Правила работы на высоте при обслуживании антенно-мачтовых сооружений
Все хотят иметь хороший сотовый сигнал дома и вне его. Но немногие знают, что комфортное общение по мобильному телефону зависит от количества, расположения и мощности базовых антенн на металлических вышках и мачтах вокруг нас. Зная принцип работы, расположение и уровень сигнала ближайших сотовых станций, всегда можно найти место для комфортного разговора по мобильному телефону и обмена большими файлами.
Антенны для базовой станции сотовой связи
Антенна является элементом базовой станции, именно это устройство принимает и передает сигнал от одного абонента другому. Антенна является важной частью БС, от нее во многом зависит качество связи.
В настоящее время для сетей GSM/UMTS/4G используют панельные антенны с кроссполяризацией и антенны с вертикальной поляризацией.
Антенны с кроссполяризацией применяют для открытого пространства, а с вертикальной поляризацией — внутри помещения.
Специфика сетей UMTS заключается в изменении площади покрытия в зависимости от нагрузки, а самым эффективным инструментом оптимизации площади покрытия является регулировка антенны. В антеннах UMTS можно менять угол наклона, как механической, так и электрической регулировкой.
История развития фемтосот
В июле 2009 года первым оператором, использовавшим в своей инфраструктуре фемтосоты, стал Vodafone в Великобритании.
Vodafone столкнулся с тем, что строительство макро-сетей не решало проблем с покрытием. От абонентов продолжали поступать жалобы на отсутствие связи, либо на ее ухудшение. Vodafone выпустил на рынок предложение – “Sure Signal”. Абонент, установив фемтосоту в квартире, в здании получал уверенный сигнал. Это позволило им предотвратить отток пользователей.
Следующим оператором, использующим технологию femtocell, стала Telefonica (Испания) – август 2022г. Использование данной технологии позволило разгрузить макро-сеть и увеличить качество предоставляемых услуг.
Практическое применение решений на базе femtocell используется сегодня в США, Японии, Китае, Малайзии, Новой Зеландии, Сингапуре, Европе.
Как определить базовую станцию на карте
Иногда возникают ситуации, когда связь пропадает, а данные невозможно передать. Такие случаи бывают из-за удаленности или маломощности базовых антенн или множества препятствий для сигнала. Хочется найти место для устойчивого приёма и комфортного разговора.
Как перестать бояться станций сотовой связи? бытовая физика в 8 карточках | юга.ру
Что делать, если доводы вас не убедили?
Если вы считаете, что базовые станции поблизости установлены неверно и их излучение вредит здоровью, надо обращаться в Роспотребнадзор. В случае, если ведомство обнаружит превышение допустимого уровня излучения и/или нарушения в установке, от операторов в судебном порядке потребуют изменений вплоть до демонтажа станций.
Если проверка обнаружит, что все нормы соблюдены, а электромагнитное излучение все равно вселяет страх, на ум приходит вариант с переездом подальше от базовых станций, где покрытие сигналом крайне слабое или отсутствует вовсе. Впрочем, каждый оператор («Билайн», «Мегафон», МТС, Tele2, Yota) показывает карты покрытий, которые говорят о том, что спрятаться от полей можно только в горах.
Но и это, скорее всего, не выход: практически весь земной шар покрывается сигналами гражданской спутниковой связи. От нее можно укрыться только в Антарктиде и в тех частях океанов, где наименее интенсивны судоходные маршруты (почитать об этом и посмотреть на карты можно здесь и здесь). К слову, речь только о коммерческой связи — о покрытии военных спутников можно только догадываться.
В совокупности источников излучения на планете так много, что скрыться от них вряд ли возможно, причем количество техники только растет. Ее влияние на здоровье изучается постоянно, но ученым недостаточно данных для статистики и вынесения каких-либо суждений. Дело в том, что многие технологии либо только появляются, либо прямо сейчас активно развиваются. Пока нет окончательных выводов, стороны могут трактовать данные в своих интересах: поставщики технологий будут уверять в их безопасности, тогда как зеленые не перестанут убеждать во вреде. Важно то, что доказательств нет ни у одной из сторон. Возможно, когда хотя бы два поколения проживет при развитой мобильной связи, о ее влиянии на здоровье появятся однозначные исследования.
Поскольку радиофобия имеет психическое происхождение, она не имеет прямой связи с реальным воздействием излучения. Наиболее сильный страх вызывают аварии на атомных электростанциях или применение ядерного оружия (почитать о преувеличении этих страхов можно здесь и здесь). Но часто радиофобию порождает боязнь и повседневной техники: телефонов, микроволновок, холодильников и, конечно же, станций сотовой связи.
В ответ на запрос Юга.ру Роспотребнадзор по Краснодарскому краю сообщил, что за 2022 год «поступило 193 обращения на неудовлетворительные условия проживания из-за негативного воздействия электромагнитного излучения <…> из них 21 обращение было обосновано». О действиях, предпринятых по обоснованным жалобам, в ответе Роспотребнадзора не сообщается.
В 2022 году московский Роспотребнадзор получил 629 жалоб на расположение сотовых вышек (в 2022 году — 502 жалобы, в 2022-м — 1123). За эти годы ведомство провело 924 проверки, по которым завели всего 184 дела, в их результате эксплуатация станций была приостановлена лишь в 20 случаях (около 10% от всех судопроизводств).
В отчете Роспотребнадзора отмечается: «По результатам замеров <…> только в 1-2% случаев поступивших жалоб на базовые станции устанавливаются превышения электромагнитного поля». Это позволило ведомству диагностировать у населения так называемую радиофобию и среди ее причин назвать слабую информированность: отсутствие открытых данных о размещении станций в городе и противоречивые данные о воздействии излучения от станций на человека.
Как подключают фемтосоты
Фемтосоту можно подключить самостоятельно:
1. Прочтите инструкцию по установке и эксплуатации устройства;2. Выберите место, где будет установлена фемтосота (желательно в центре помещения и возле розетки);3. При необходимости установите крепеж фемтосоты на стену, потолок или перегородку.4.
5. Подключите устройство к интернету. На рисунке представлен пример подключения фемтосоты с модемом. Схема может отличаться в зависимости от модели устройства.
6. Подождите несколько минут, фемтосота начнет работу после автоматической настройки.
Какой радиус действия и площадь покрытия у фемтосот?
Площадь покрытия одной мини-базовой станции 100-200 кв.м. в зависимости от геометрии помещения и материалов стен. Это квартира или небольшой офис. При необходимости можно установить несколько фемто-точек и увеличить радиус действия сети.
Модельный ряд фемтосот:
- 4-8 канальные устройства для домашнего использования (Home Femto);
- 8-32 канальные устройства для малого и среднего бизнеса (Enterprise Femto);
- 16-32 канальные устройства для использования вне помещений (Outdoor Femto).
Сколько каналов, столько абонентов одновременно может вести разговоры или пользоваться интернетом на скорости до 7.2 Мбит/c.
Требования к ШПД
Для одного голосового соединения требуется ширина канала 70-75 Кбит/с. Для разговора 4 человек одновременно потребуется 300 Кбит/c, а для 8 – 600 Кбит/с. Для Интернет-соединения на максимальной скорости для 3G сети в 7.2 Мбит/с потребуется канал сопоставимой ширины – т.е. не менее 7.2 Мбит/с.
Надо так же понимать, что это максимально-возможная скорость в интернет-канале и что эта скорость делится на всех пользователей, подключенных к фемто-точке.
Если ШПД обладает недостаточной пропускной способностью и есть компьютеры в сети способные создавать активный трафик, необходимо правильно расставить приоритеты (настроить QoS) на пограничном роутере. Иначе в часы пиковых нагрузок будет деградация голоса и зависания звонков.
Для удовлетворительной работы фемтосоты ШПД должен отвечать следующим требованиям – задержка до шлюза оператора – не более 100мс, джиттер (колебания) – не более 50 мс, потеря пакетов не более 1,5 %. Проверить эти параметры можно с помощью команды ping.
На файрволе должны быть открыты следующие порты:
Кроме этого должна отсутствовать блокировка по MAC адресу на внешнем интерфейсе маршрутизатора.
Компании, обслуживающие станции сотовой связи
При выборе компании, обслуживающей станции сотовой связи, следует отдать предпочтение, тем, кто уже много лет работает в этой сфере.
Компания «Интеграция» на рынке строительства сетей с 2022 года. Компания устанавливает и обслуживает базовые станции в городе и за городом.
Компания монтирует антенно – мачтовые сооружения, строит радиорелейные линии связи. При монтаже станции на жилых домах или высотных сооружениях выполняет согласование с жильцами и контролирующими органами.
Компания «Передовые технологии связи» – подразделение крупнейшего в России телекоммуникационного холдинга. Компания выполняет проектирование, монтаж, сервисное, гарантийное обслуживание и ремонт объектов. Заказчиками компании являются – «МТС», «МегаФон», «Tele2».
Многодиапазонный тип антенн
В результате развития новых поколений сетей потребовалась модернизация антенн на БС и на мобильных телефонах. Антенне приходится функционировать в новых диапазонах, частота которых превышает 2,2 гигагерца. При этом работа в нескольких из них должна происходить одновременно.
Все современные типы беспроводных технологий являются широкополосными. А ширина рабочей частоты составляет больше 0,2 гигагерц.
Моделирование антенной установки производится в программном пакете САПР. Современное программное обеспечение дает возможность смоделировать систему и произвести точный анализ дальнейшей работы установки.
Монтаж и обслуживание базовых станций сотовой связи
Базовые станции сотовой связи – важнейший этап построения всей системы сотовой связи для передачи сигнала на заданной территории. Для обеспечения бесперебойной работы требуется правильно расположить и смонтировать базовую станцию. Этот процесс можно доверить только настоящим профессионалам своего дела.
Мощность базовой станции сотовой связи
Всем известно, что радиус действия базовой станции ограничен, соответственно мощность работы передатчиков относительно невысока.
Мощность базовой станции зависит от размера соты, применяемого стандарта и места, где она установлена. Находится эта величина в диапазоне от 5 Вт до 20 Вт.
Мощность базовой станции, находящейся в городе и покрывающей зону радиусом в 2 километра, составляет около 10 Вт. Но такая величина только на выходе передатчиков, потому что из-за направленного действия антенн мощность излучения может достигать 100 Вт. В сельской местности мощность может быть еще больше, из-за установленных усилителей.
Самая большая мощность на выходе передатчика может достигать до 30 Вт, но из-за воздействия различных препятствий (железобетонные строения, кроны деревьев) сигнал ослабевает.
Исходя из того, что условия распространения сигналов разнообразны, было принято решение, что мощность базовых передатчиков будет адаптироваться к условиям (мощность может увеличиваться и уменьшаться).
Оборудование базовых станций сотовой связи
Структурно все базовые станции gsm и lte состоят из трех основных компонентов. Это антенна, радио блок и система питания.
Визуально расположение базовой сотовой станции можно определить по антеннам. Это обязательный элемент устройства. Именно антенны принимают и передают сигналы между собой и абонентами. Антенна это очень важная часть базы, от которой зависит качество мобильной связи. Такие вышки с антеннами уже привычно вписались в городские и сельские пейзажи.
Для связи с сетью (соседними станциями) проводят оптоволокно. Если это сделать затруднительно или вовсе не представляется возможным, то на мачте устанавливается ещё и антенна релейной связи. Она имеет вид тарелки и немного похожа на спутниковые антенны.
С антенн сигнал поступает на радио блоки, которые устанавливаются открыто (наружно), либо в специальных помещениях.
Радио блоки в процессе работы греются. Поэтому установленные внутри аппаратных помещений требуют принудительного охлаждения с помощью кондиционера. Наружные охлаждаются естественным путём.
Третьей основной составляющей базовых станций является система питания. В неё входят преобразователь переменного тока в постоянный с управляющей и защитной аппаратурой. И конечно же аккумуляторы для бесперебойного питания.
Остальное оборудование обеспечивает нормальное функционирование основных систем, и находится в самом помещении либо рядом с ним в специальных шкафах или контейнерах. Это климат-контроль (кондиционер и обогреватель), система вентиляции и безопасности, противопожарные устройства и прочая вспомогательная аппаратура.
Обслуживание базовых станций мобильной связи
Любое оборудование требует периодической профилактики и обслуживания. Обычная проверка включает снятие показаний электросчетчиков, тест блока питания, осмотр электроники, мачты, антенн и кабелей. При аварийных ситуациях обслуживающие инженеры действуют не в слепую.
Для отслеживания неполадок существует дистанционная система мониторинга оборудования. Поэтому они заранее знают о возможных неполадках, и поломка какого-либо элемента не вызывает паники у сотрудников сотовых компаний. Современные сотовые станции собираются по модульной системе, блоки меняются достаточно легко и быстро.
Для мониторинга общей работы сотовых сетей существует специальная аппаратура, которая обычно стационарно устанавливается в автомобиле. Такая лаборатория на колёсах служит для оценки качества сигнала в различных уголках городов и при выезде на открытую местность. Причем компании мониторят как свои, так и сети конкурентов.
Ещё один способ мониторинга своих сетей компании осуществляют с помощью имитатора базовой станции. Он нужен для поиска, идентификации и обнаружения устройств негласного съёма информации и прослушивания абонентов сотовой связи. Сотовики стремятся обезопасить себя и своих клиентов от негласного вторжения в обмен данными и прослушки телефонных звонков.
Общие сведения о базовой станции
Чтобы понять, что такое базовая станция, необходимо иметь представление из чего вообще состоят сотовые сети. Опыт развития мобильной технологии привёл к разделению функций и логической разбивке системы на три подсистемы. Каждая из которых это замкнутый элемент, выполняющий определенные обязанности.
Доступность, качество и непрерывность связи осуществляется благодаря трём подсистемам:
- эксплуатации и технического обслуживания — Operation Subsystem или OSS.
- коммутации — Switching Subsystem или SSS.
- базовых сотовых станций — Base Station Subsystem или BSS.
В общей системе подсистема OSS контролирует качество обмена данными и управляет всеми компонентами. Устранение неисправностей, управление нагрузкой и контроль работы оборудования осуществляются автоматически или в ручном режиме обслуживающим персоналом.
Подсистема коммутации это скелет всей сети GSM. Она обеспечивает коммутацию, регистрацию домашнего и гостевого месторасположения, аутентификацию абонентов.
И наконец, подсистема базовых сотовых станций. В её состав входят:
- Транскодеры — TRAU.
- Контроллеры — BSC.
- И непосредственно базовые сотовые станции — BTS.
Транскодеры и контроллеры помогают функционировать подсистеме, а на отдельные станции возложены следующие обязанности:
- Радиосвязь в определённой соте;
- Контроль качества обмена данными (связи);
- Обмен данными между собой;
- Управление мощностью сигнала.
Каждая базовая сотовая станция это центр соты, обеспечивающая передачу данных и создающая регламентированную зону обслуживания (покрытия). Отсюда и появилось название — сотовая связь.
Сама базовая сотовая станция это комплекс из антенны (антенн), радио модуля и блока питания. Антенны принимают и передают, радио модуль обрабатывает и усиливает сигнал, а блок питания снабжает базу электроэнергией. Располагают базовые антенны на зданиях и сооружениях, возвышенностях, мачтах, вышках до 300 м высотой и просто на столбах.
Преимущества и недостатки
Достоинства фемтосоты:
- повышает качества покрытия 3G сети в помещении;
- простая установка и ввод в эксплуатацию, не требует серьезных монтажных работ и вызова специалистов;
- не требует настроек;
- возможность выбора приоритетных пользователей сети;
- льготные тарифы для номеров, находящихся в зоне действия фемтосота;
- экономия заряда телефона;
- маленький размер и привлекательный внешний вид устройства.
Недостатки фемтосоты:
- маленький радиус действия;
- строгая привязка к месту;
- не работает, если нет проводного интернета (загород, трасса) с резервированной пропускной способностью;
- работает только с одним оператором;
- сигнал только 3G;
- не работает при отсутствии электросети
- возможны перебои в работе из-за помех от базовых станций оператора;
- использует трафик, даже если не нагружена.
Рассмотрим какие фемтосоты предлагают крупнейшие операторы.
Приносит ли базовая станция вред окружающим
Зачастую операторы сотовой связи устанавливают свои базовые станции прямо на крыше жилых строений, выражая полное безразличие к интересам жителей этих домов. А ведь в результате жителей с первого этажа перестали размножаться кошки, а некоторые люди на девятом этаже начинают носить колпак из фольги, дабы защититься от смертельного излучения. Что уж говорить об ускоренном появлении седины на головах прекрасной половины человечества.
На деле же доказано, что установленное оборудование практически не излучает вредных потоков, тем более вниз, где находятся квартиры жильцов. Вдобавок СаНПиН запрещает базовым станциям работать на полную мощность на территории города.
Таким образом, вреда от работы базовой станции никакого нет, если только вы не решите взобраться на крышу и устроиться загорать в метре от установленного оборудования. Точки доступа беспроводной сети, которые установлены повсеместно в каждой квартире, в комплекте с излучением от мобильных телефонов и микроволновок намного сильнее воздействуют на человеческое здоровье, чем БС.
Принцип работы базовой станции, как они связываются между собой
Удобство пользования мобильной связью заключается в свободе передвижения. Мы можем идти пешком или ехать в автомобиле, при этом разговаривать по телефону. Мы передвигаемся, но связь не прерывается. Непрерывность обеспечивается за счет способности коммутатора или по другому Центра коммутации подвижной связи моментально переключать абонента из зоны действия одной базовой сотовой станции в другую. Это схематично видно на рисунке.
При этом абонент может передвигаться не прерывая разговор не только между антеннами, но от одного контроллера к другому. Эффективные технологии базовых станций позволят проехать тысячи километров не прерывая беседы. Если конечно хватит средств на роуминг.
При этом коммутаторы обеспечивают не только непрерывную связь в сети, но и оптимальное распределение нагрузки на базовые антенны. Это делается, чтобы обеспечить качественный сигнал, исключить перегрузку отдельных сегментов (сот) и снизить вероятность поломки оборудования.
Все это происходит моментально, задержка бывает только при начальном соединении и может составлять до трёх секунд. Так происходит потому, что должна произойти цепочка событий. А именно:
- Сигнал должен добраться до коммутатора.
- Он передает звонок на сторону получателя (в международные или междугородные сети, в городскую АТС, или другому оператору мобильной связи). Это происходит быстро при помощи оптоволоконных кабелей или радиорелейных каналов.
- Далее звонок поступает на коммутатор принимающей стороны. В этом коммутаторе уже есть данные о местонахождении вызываемого абонента. А именно — в какой соте находится и к какой базовой антенне ближе всего.
- И вот уже адресату поступил вызов.
Коротко можно сказать, что абоненты общаются между собой через БС, а сотовые станции соединяет Центр коммутации.
Производители и поставщики комплектующих для станций сотовой связи
Некоторые компании по производству комплектующих для станций сотовой связи сами занимаются проектированием и монтажом станций.
Компания «Телеконта» основана в 2001 году. Располагает собственным лабораторно – измерительным комплексом и производственной базой, где производит элементы антенно – фидерного тракта. Обладает патентами на антенны.
Клиентами «Телеконта» являются – «МТС», «Мегафон», «СМАРТС» и другие компании.
ООО «ГРАУНДТЕХ» – производит и поставляет системы молниезащиты, аппаратов для бесперебойной передачи электрической энергии.
ООО «ГРАУНДТЕХ» является дистрибьютором Словенской компании производящей устройства защиты от импульсных перенапряжений.
Больше о базовых станциях операторов сотовой связи можно узнать на ежегодной выставке «Связь».
Строительство базовых станций сотовой связи
Территория города оптимально подходит для возведения БС сотовой связи, благодаря плотной застройке высокими зданиями. Но есть и ряд неудобств: железобетонные здания мешают эффективности сигнала, либо место, выделенное под строительство станции, сложно монтирования конструкции.
За чертой города, как правило, отсутствуют объекты, подходящие для установки станции. В этом случае требуется возвести антенно – мачтовое сооружение.
Станции размещают не только на вышках сотовой связи и высотках, но и на таких сооружениях, как трубы и элеваторы. Благодаря тому, что задействуют площади высотных конструкций, происходит существенная экономия на строительстве вышки, ведь порой высота вышки достигает 85 метров. Да и не всегда можно получить разрешение на строительство в желаемом районе.
Более простым и экономически выгодным остается вариант размещения специальной конструкции для установки базовой станции на готовом высотном объекте.
Фемтосота от билайн
В настоящее время оператор Билайн не предоставляет услуг по установке фемтосот.
Фемтосота от мегафон
В отличие от МТС Мегафон предоставляет фемтосоты только для корпоративных клиентов. Причем в официальном интернет магазине их можно купить только для Санкт-Петербурга и области.
Мегафон предлагает несколько типов устройств, отличаются они количеством каналов (от 8 до 32х) и мощностью.
Требования для устойчивой работы фемтосоты: проводной интернет со скоростью от 3 Mбит/с, питание 220 В, место пользования, указанное в договоре.
Фемтосота предоставляется в аренду и стоимость ее отставляет 1000 рублей в месяц. Первые семь дней использования фемтосоты тестовые, для клиента они бесплатные. В течении этого времени можно определиться подходит ли устройство и связь.
Фемтосота от мтс
МТС на официальном сайте предлагает устройство «Уверенный прием» с четырьмя каналами.Устройство могут купить частные лица и корпоративные клиенты. Продается в салонах и интернет-магазине МТС. Устройство доступно не во всех городах.
Цена для частных лиц составит 8000 рублей за 4х канальную фемтосоту. Для корпоративных клиентов указаны следующие тарифы: 4 канальное устройство — 500 рублей в месяц; 8 канальное — 1000 рублей в месяц; 16 канальное — 2000 рублей в месяц. Если для помещения не достаточно одного устройства, стоимость умножается на количество необходимых устройств.
Фемтосота от МТС покрывает качественным сигналом площадь в радиусе до 20 метров.
Начинает работу через 10 минут после подключения.
Требования к установке:
- питание 220 В;
- пропускная способность интернет-канала — не менее 1 Мбит/сек;
- наличие роутера, настроенного на динамическое присвоение адресов подключаемым устройствам;
- устанавливается внутри зданий и закрытых помещений;
- не работает в зоне радиусом 60 км от г. Серпухова и радиусом 60 км от г. Комсомольск-на-Амуре, в других местах, где нет сигнала МТС;
- работает в регионе, где была куплена и только с абонентами МТС.
При совершении звонков по связи фемтосоты, перед гудками будет специальный тоновый сигнал.
Доступны три режима работы фемтосоты от МТС. Открытый, когда любые телефоны, находящиеся в зоне действия фемтосоты подключаются к ней. Полуоткрытый режим, когда имеются приоритетные номера для подключения. И закрытый режим, когда подключаются к фемтосоте только конкретные номера телефонов.
Для настройки режимов необходимо обращаться к сотрудникам МТС в салоне либо по телефону 8-800-250-0890. Нужно знать IMEI устройства и IMSI СИМ- карт. Полуоткрытый и закрытый режим оплачиваются дополнительно: 500 и 1500 рублей в месяц соответственно.
Гарантия на устройство год. Вернуть можно устройство в течении 14 дней с момента покупки.
Чем фемтосота отличается от gsm-репитера, wi-fi-роутера и макросоты? кто какой аплинк использует?
В топике простое объяснение про различные типы оборудования и классификация базовых станций для мультистандартных сотовых сетей.
Иерархия сети
Если вы хотите знать, что за штука висит на соседнем доме и как она создаёт вам сотовое покрытие, добро пожаловать под кат.
Первое, что нужно понять — это то, что приставки типа макро-, пико- и т.п никак не характеризуют изменение количественных параметров базовой станции, они только обозначают место класса в иерархии.
Макросота (большая)
Базовая станция
Секторные антенны
Это стандартные базовые станции, на которых строится мобильная сеть оператора. Принципы работы, используемые транспортные решения, приведены в любой статье об архитектуре сотовых сетей. Основной транспорт на настоящий момент – стандартные сети SDH-TDM, но все ближе момент массового перехода на IP/Ethernet. Характеризуются высокой мощностью — до 60W, большим радиусом покрытия – 10…100 км, большими массово-габаритными показателями (стойка до 200кг). Существуют разновидности макро базовых станций – такие как распределенные базы (Distributed BTS), но в данной классификации это не существенно. Бывают любого стандарта разрешенного к использованию на территории России: GSM/UMTS/CDMA в будущем — LTE.
Микросота (10-6)
Микро базовая станция
Очень распространенное решение в сетях крупного оператора. Фактически является компактным вариантом первого типа, с урезанными характеристиками в части емкости базы, излучаемой мощности – до 5…10W, радиуса покрытия – 1…5 км и массово-габаритных характеристик (компактный корпус весом до 50 кг). Используется оператором там, где сложно установить макро базовую станцию, или где не требуется высокая мощность и емкость. Например: крупные торговые центры, офисные комплексы, удаленные поселки и т.п. Часто используется в комплексе с Распределенной Антенной Системой (Distributed Antenna System – DAS), состоящей из кабелей и антенн, разведенных по зданию. Выглядеть антенны могут разнообразно, например, как в метро:
Панельные антенны
Также бывают стандартов GSM/UMTS/CDMA в будущем – LTE.
Пико- или нано базовая станция (10-12 и 10-9)
Пикосота
«Наносота»
Это уже более экзотичный вариант. Базовая станция малой мощности офисного/домашнего исполнения. В качестве опорной транспортной сети использует только сети IP/Ethernet, в которых резервируется необходимая полоса для пропускания трафика, генерируемого базовой станцией. Типичные мощности до 0,2W, габариты – примерно с ноутбук. Несмотря на маленькие габариты – это все еще базовая станция, которая принадлежит оператору и не может быть передана абоненту для самостоятельного запуска и использования. Обычно устанавливаются в офисах корпоративных клиентов, или в местах возможной концентрации пользователей – в ресторанах, гостиницах и т.п.
Технически тоже могут быть GSM/UMTS/CDMA в будущем – LTE. Однако сейчас сложилась практика – что pico/nano базовыми станциями называют только маломощные базы стандарта GSM.

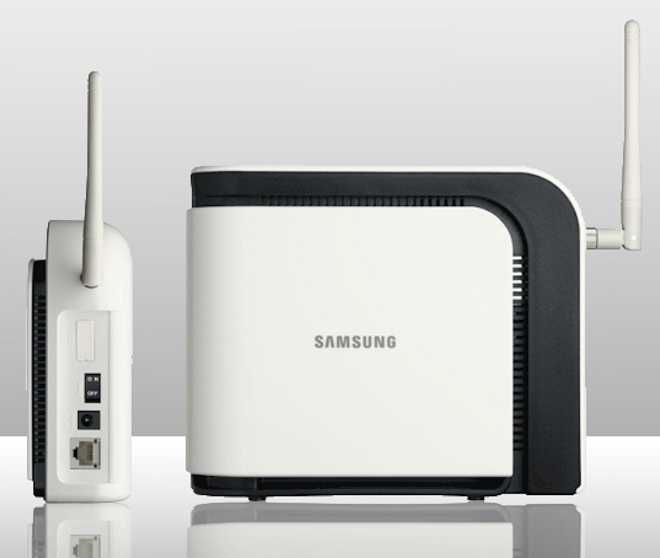

Фемтосота или femto-точка доступа (10-15)
Домашняя фемтосота
Фемтосота — это уже не базовая станция – это Access Point. Разница в терминологии появляется из-за того, что данное оборудование изначально ориентировано на использование в качестве домашнего или офисного, и предполагается, что владельцем является пользователь. Транспорт – только IP/Ethernet, причем как выделенный провайдером канал, так и публичный Internet. Принципиальное отличие от всех остальных типов базовых станций – автоконфигурация при включении в транспортную сеть и подключении к сети оператора. Femto AP самостоятельно оценивает радиопараметры в точке запуска, выбирает наилучшие настройки для себя, и активируется, если это разрешает оператор. Для защиты данных – все взаимодействие с оборудованием оператора начинается только после создания тоннеля IPSec. Типичная излучаемая мощность – до 0,1W, габариты – примерно соответствуют домашнему Wi-Fi-роутеру.
Те же GSM/UMTS/CDMA стандарты, в будущем – LTE. Однако сейчас Femto AP прочно ассоциируется только со стандартом UMTS (3G), в будущем ожидается массовое появление таких устройств стандарта LTE.
Репитер
GSM-Репитер
Данное оборудование включено в обзор исключительно по причине того, что многие также считают его оборудованием для создания сотовой сети. Это заблуждение! Репитер – это всего лишь усилитель внешнего сигнала от макростанции, и его предназначение – транслировать сигнал с улицы внутрь здания. Репитер не создает дополнительной емкости сети, то есть если донорная базовая станция перегружена – внутри здания также не удастся воспользоваться телефоном по причине перегрузки. Несмотря на кажущуюся простоту устройства и монтажа – правильная настройка репитера требует специфических навыков и приборов для контроля создаваемого покрытия. Более того – согласно российскому законодательству – владеть таким оборудованием, а также монтировать и запускать его может только фирма, имеющая соответствующие лицензии. Часто использовать репитер бывает невозможно, поскольку для его работы требуется монтаж внешней антенны на фасаде здания, принимающей сигнал от макро базовой станции.
Существуют варианты самых различных репитеров. Разной мощности, исполнения и стандартов. Наибольшее распространение в сетях операторов получили репитеры с высоким коэффициентом усиления, стандартов GSM/UMTS. Применяются для организации связи в труднодоступных участках (к примеру с перепадом высот), как временное решение до запуска полноценной базовой станции одного из типов описанных выше.
Кто кого переборет: Wi-Fi роутер или фемтосота?
Чем же лучше такая Femto AP чем мой родной Wi-Fi роутер? Ответ очень прост — это совершенно разные типы оборудования! Все базовые станции, описанные выше, предназначены для создания мобильной сети стандартов GSM/UMTS, в этих сетях доступны голосовые и пакетные сервисы, которые вы можете получить, воспользовавшись телефоном поддерживающим стандарты GSM/UMTS. Привычный же нам Wi-Fi-роутер – это просто беспроводной удлинитель медного кабеля от вашего провайдера, и по нему вам могут предоставляться только пакетные сервисы, в том числе: Voice/Video over IP (к примеру Skype).
Любой желающий (или определённые люди внесенные вами в списки) могут войти в зону действия фемтосоты с 3G телефоном без Wi-Fi и получить доступ прямо к сети оператора.
Существуют модели фемтосот доукомплектованные Wi-Fi-передатчиком, и таким образом вы можете пользоваться и UMTS и Wi-Fi сетями, используя один CPE, но не забывайте – это не конкурирующие, а взаимодополняющие друг друга технологии.
Надеюсь, теперь путаница устранена. Если что-то ещё осталось, спрашивайте в комментариях, постараюсь детально ответить.
Отзывы
- Есть положительный опыт использования фемтосот в подвальном кафе, где был очень слабый сигнал сети. Клиентов заведения отсутствие связи с внешним миром не устраивало. Установка нескольких устройств решило это проблему.
- В действительности применение фемтосот бывает эффективным, но может и не помочь решению проблемы. Известный случай, когда после приобретения фемтосоты МТС, сигнал в помещении сразу стал лучше, но пользоваться связью стало не возможно. Абонент перестал слышать собеседника во время разговора. Служба технической поддержки МТС решить этот вопрос не смогла. Так же возникли трудности с возвратом устройства, не смотря на то, что на сайте МТС указано, что устройство можно вернуть в любом салоне МТС.
Несмотря на простую установку и легкое обслуживание, фемтосоты не стали популярными. На их работу влияют помехи от других станций и приборов, при этом значительно повышается стоимость услуг связи.С 2022 года операторы постепенно прекращают производство фемтосот и развивают пикосоты и микросоты.
