Интересно чем ты раскачивал первичку транса? Не приборчиком ли – генеротор?
Правильно качать, это подавать не на первичку, а на вторичку искомое напряжение, т.е. на 12в обмотку давать с такой же.
P.S. ну какой ты мастер, если самых азов не сечёшь?
Приветствую всех участников данного форума.
Пару лет назад закупили партию светильников у компании, которая оказывается тоже тут обитала (omes) – не сказать, что светильники были супер, но отношение к заказчику порадовало (гарантия 5 лет) 2 раза ремонтировали светильники без всяких вопросов, потом через годик докупили еще светильников, в итоге 90% светильников не работают (либо драйвера, либо светодиодные модули) и компания к сожалению судя по всему перестала существовать (сайт умер, на телефонные звонки не отвечают, в общем нет признаков жизни)
Разобрав светильники, посмотрев на комплектующие и загуглив все это дело, нашел данный форум – очень полезный и информативный))))
Собственно теперь сам вопрос, ищу поставщиков комплектующих, чтобы востановить данные светильники
20 светильников УКС-04-200
– Почти все драйвера (3Dservice DS 40-300) целые
а вот модули нет, все, что написано на модулях: VLD-Prom-ЭКО Imax – 300mA 04.2017
15 светильников УКС-04-180
драйвера (Fonte FT-EPF60-700) почти все умерли
Теперь сам вопрос мог бы кто нибудь подсказать, какие драйверы заказать для планок SMD 2835*144И какие планки для драйверов 3Dservice DS 40-300Или возможно вообще все заменить, но тогда на какие комплекты?Освещение внутри производственного цеха, высота установки 8 метров
также фото самого профиля:
Источник питания D-LUCE Fonte EPF-35-350
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цены на сайте исключительно для ознакомления. Не являются публичной офертой. Действующую на данный момент цену уточняйте у менеджера.
Источник питания стабилизированного тока для светодиодов (драйвер) предназначен для обеспечения рабочего режима светодиодных модулей. Может работать в широком диапазоне входных напряжений и температур, что расширяет сферу его применения.
Особенности:
– Защита от короткого замыкания на выходе
– Охлаждение естественной конвекцией
– Встроенный активный корректор коэффициента мощности
– Низкий коэффициент пульсаций
Документы
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут.
Задать вопрос
Наличие на складе
Наличие на складе
Дополнительная вкладка, для размещения информации о магазине, доставке или любого другого важного контента.
Наши специалисты ответят на любой интересующий вопрос по услуге
Источник питания D-LUCE Fonte EPF-50-350
Источник питания стабилизированного тока для светодиодов (драйвер) предназначен для обеспечения рабочего режима светодиодных модулей. Может работать в широком диапазоне входных напряжений и температур, что расширяет сферу его применения. Источник питания может быть выполнен с защитой от входного напряжения до 380 вольт (-P) и с улучшенным фильтром ЭМС (-E).
Очередная статья данного цикла будет посвящена блокам питания Floston Luxury LXFP-500W и iPower 350 DR-8360BTX, извлеченных из корпусов Sigma La Vie и V-Tech 107 МБ, соответственно, которые были протестированы нами ранее.

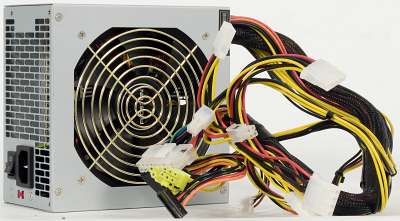

Блок питания Floston Luxury LXFP-500W из корпуса Sigma La Vie

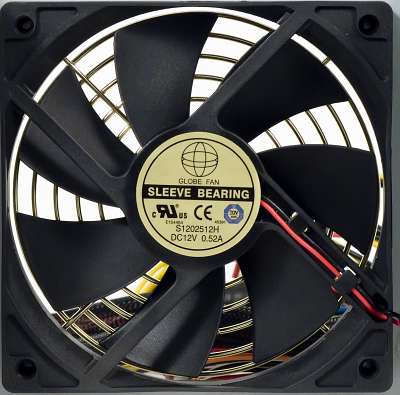

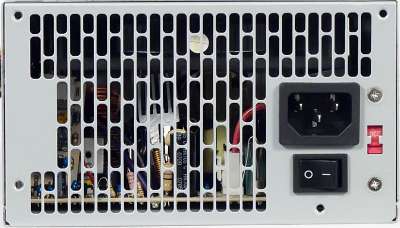

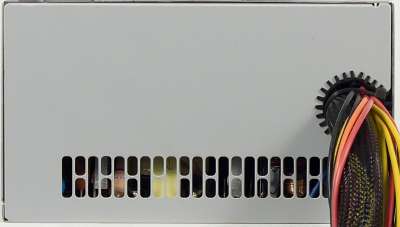

Корпус блока питания выполнен из стали, в его верхней части установлен нагнетающий вентилятор на основе подшипника скольжения Globe Fan S1202512H (0,52А) с максимальной скоростью вращения 2800 оборотов в минуту. С тыльной стороны размещены небольшие по площади вентиляционные отверстия, а с лицевой стороны размещен выключатель сетевого питания и большая вентиляционная решетка.
В отверстии для вывода проводов установлена пластиковая прокладка, предохраняющая изоляцию проводов от повреждения.

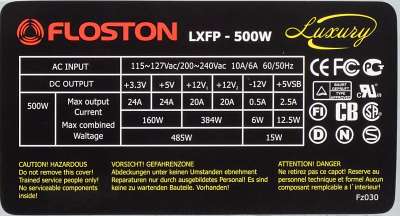

В данном случае производителем используется в маркировке число 500, при этом мощность шины 12V составляет 384 Вт, что превышает мощность аналогичной шины типового 450-ваттного блока питания из Power Supply Design Guide for Desktop Platform на 24 ватта. Так что в данном случае, как минимум по заявленным характеристикам, блок питания вполне может претендовать на звание пятисотваттного.
После знакомства с заявленными характеристиками блока питания перечислим разъемы для подключения комплектующих и измерим длину проводов, подходящих к последним.
Длина проводов у данного БП следующая:
- до основного разъема ATX – 51 см
- до разъема ATX12V – 54 см
- до разъема 8 pin PCI-E 2.0 VGA Power Connector – 54 см
- до разъема SATA Power Connector – 51 см плюс 15 см до второго такого же разъема
- до разъема Peripheral Connector (молекс) – 54 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD

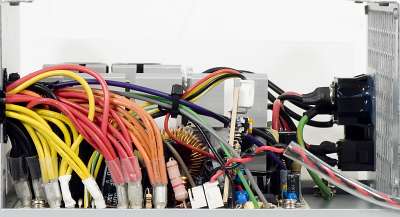

Количество разъемов, а также длина проводов до них будет достаточна для подавляющего большинства корпусов небольшого размера. Однако в высоких корпусах или при желании подключить большое количество накопителей и разнообразных комплектующих, количества разъемов и длины проводов может оказаться недостаточно.
Также стоит отметить, что Floston LXFP-500W является первым блоком питания с восьмиконтактым разъемом PCI-E 2.0 VGA Power Connector из числа попавших к нам.

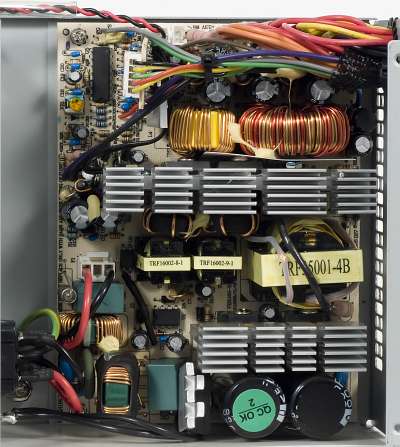

Во входном выпрямителе установлены конденсаторы JunFu емкостью 1000мкФ (200В), рассчитанные на максимальную температуру 85 градусов по шкале Цельсия. К входной диодной сборке прикручен радиатор толщиной 5 мм.
Мощность входного выпрямителя рассчитана на мощность, примерно 500 Вт.
Толщина радиаторов ключевых транзисторов и выходных диодных сборок составляет примерно 5 мм.
Для проверки качества выдаваемого напряжения в качестве нагрузки используется стандартный стенд для тестирования корпусов формата ATX.
- процессор Pentium D 805 2.66 GHz;
- кулер Zalman CNPS9500;
- системная плата ASUSTek P5B-E;
- видеокарта MSI GeForce 6800 GT;
- оперативная память Corsair DDR2 533 МГц, 2048 МБ;
- жесткий диск Seagate 160 ГБ SATA2.
Тестирование проводилось в трех режимах:
- Min_Power — фоновый режим (100 Вт);
- PRIME95 — полная загрузка процессора (163 Вт);
- Max_Power — максимальное энергопотребление с использованием ATI Tool (3D View) и Prime95 (188 Вт).
В ходе тестирования максимальное значение напряжения 5V было зарегистрировано на уровне 5,234 В, что превышает номинал на 4,68 процента. Данное значение находится вблизи допустимой максимальной границы, составляющей 5,25В.
В ходе тестирования минимальное значение напряжения 5V было зарегистрировано на уровне 5,202В, что превышает номинал на 4,04 процента.
В целом напряжение на данной линии можно охарактеризовать, как стабильное, но сильно завышенное.
В ходе тестирования максимальное значение напряжения 12V было зарегистрировано на уровне 12,256В, что превышает номинал на 2,13 процента. Минимальное значение напряжения 12V было зарегистрировано на уровне 12,18В, что превышает номинал 1,5 процента.
Значение напряжения 12V находится в пределах трехпроцентного отклонения от номинала, что для комплектного блока питания можно считать весьма неплохим показателем. Также оно мало зависит от нагрузки и достаточно стабильно.
Уровень шума от блока питания можно оценить, как находящийся на уровне ниже среднего.
Допустимость использования данного блока питания в каждом случае нужно решать отдельно, в связи с сильно завышенным значением напряжения 5V.
Блок питания iPower 350 DR-8360BTX из корпуса V-Tech 107 МБ

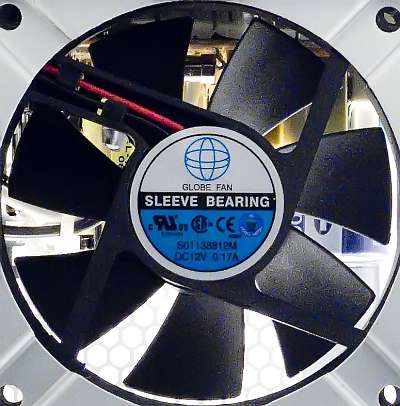

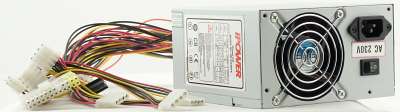

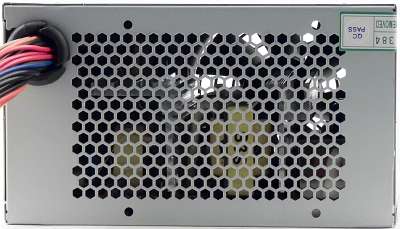

Корпус блока питания выполнен из стали, на внешней стенке установлен вытяжной вентилятор на основе подшипника скольжения Globe Fan S01138812M (0,17А) с максимальной скоростью вращения 2500 оборотов в минуту, а также выключатель сетевого питания. На противоположной стороне размещено достаточно большое по площади вентиляционное отверстие, закрытое решеткой. Других вентиляционных отверстий на корпусе БП нет, что должно положительно сказаться на аэродинамике воздушного потока, идущего через БП.
В монтажном отверстии для вывода проводов установлена пластиковая прокладка, предохраняющая изоляцию проводов от повреждения.

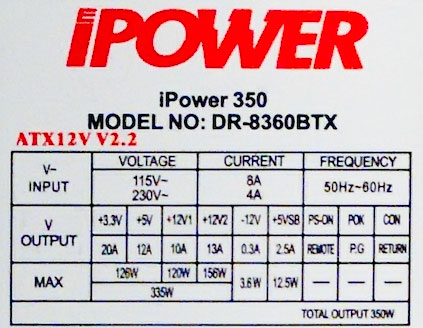

Рассмотрим заявленные производителем характеристики блока питания. В маркировке модели присутствует число 350, однако, имеется и явное указание общей максимальной мощности основных каналов БП, но при этом отсутствует явное указание значения максимальных мощностей шины 12V.
Полноценно сравнить указанные значения с параметрами типовых блоков питания из Power Supply Design Guide for Desktop Platform, к сожалению, не получится, так как не указан один из основных параметров — мощность шины 12V. Если просто просуммировать мощности, указанные для каналов 12V1 и 12V2, то получим значение, сравнимое с мощностью 350 Вт типового БП, но в реальности данный параметр может не соответствовать действительности.
- до основного разъема ATX – 40 см;
- до разъема ATX12V – 40 см;
- до разъема SATA Power Connector – 40 см;
- до разъема Peripheral Connector (молекс) – 40 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD;
- до разъема Peripheral Connector (молекс) – 40 см, плюс 15 см до второго такого же разъема.
Длины проводов и количества разъемов достаточно для бюджетного системного блока, собранного в небольшом корпусе. Однако для полного комплекта не хватает разъема для питания видеокарт 6 pin PCI-E 1.0 VGA Power Connector и второго разъема для питания SATA устройств.
Во входном выпрямителе установлены два конденсатора емкостью 470 мкФ (200 В), рассчитанные на максимальную температуру 85 градусов. Модуль коррекции коэффициента мощности отсутствует, номинальное значение входного напряжения составляет 220 В.
Мощность входного выпрямителя рассчитана примерно на 235 Вт.
Толщина радиаторов диодных сборок и ключевых транзисторов составляет около 2 мм. Вентилятор подключен при помощи двухконтактного разъема к схеме термоконтроля, расположенной на плате, прикрученной к радиатору диодных сборок.
- процессор Pentium D 805 2,66 ГГц;
- кулер Zalman CNPS9500;
- системная плата ASUSTek P5B-E;
- видеокарта MSI GeForce 6800 GT;
- оперативная память Corsair DDR2 533 МГц, 2048 МБ;
- жесткий диск Seagate 160 ГБ SATA2.
В ходе тестирования минимальное значение напряжения 5V составило 5,092 В, что превышает номинал на 1,84 процента, максимальное значение составило 5,133 В, что превышает номинал на 2,66 процента. Значение напряжения находится в пределах трехпроцентного отклонения, что весьма неплохо.
В ходе тестирования минимальное значение напряжения 12V составило 11,925 В, что ниже номинала на 0,625 процента, максимальное значение составило 12,034 В, что превышает номинал на 0,28 процента. Значение напряжения находится в пределах однопроцентного отклонения, что является достаточно хорошим показателем.
Зависимость выходных напряжений от мощности нагрузки на выходе БП также весьма небольшая. Шум от блока питания изменяется в достаточно широких пределах от низкого до выше среднего уровня, в зависимости от температуры внутри корпуса. Совместно с данным БП рекомендуется устанавливать в корпус вытяжной вентилятор.
Блок питания допустимо использовать для систем малой и, в некоторых случаях, средней мощности.
Схемы блоков питания для ноутбуков.
EWAD70W_LD7552.png – Схема универсального блока питания 70W для ноутбуков 12-24V, модель SCAC2004, плата EWAD70W на микросхеме LD7552.
KM60-8M_UC3843.png – Схема блока питания 60W 19V 3.42A для ноутбуков, плата KM60-8M на микросхеме UC3843.
ADP-36EH_DAP6A_DAS001.png – Схема блока питания Delta ADP-36EH для ноутбуков 12V 3A на микросхеме DAP6A и DAS001.
LSE0202A2090_L6561_NCP1203_TSM101.png – Схема блока питания Li Shin LSE0202A2090 90W для ноутбуков 20V 4.5A на микросхеме NCP1203 и TSM101, АККМ на L6561.
ADP-30JH_DAP018B_TL431.png – Схема блока питания ADP-30JH 30W для ноутбуков 19V 1.58A на микросхеме DAP018B и TL431.
ADP-40PH_2PIN.jpg – Схема блока питания Delta ADP-40PH ABW
Delta-ADP-40MH-BDA-OUT-20V-2A.pdf – Ещё один вариант схемы блока питания Delta ADP-40MH BDA на чипах DAS01A и DAP8A.
PPP009H-DC359A_3842_358_431.png – Схема блока питания HP Compaq CM-0K065B13-LF 65W для ноутбуков 18.5V 3.5A, модель PPP009H-DC359A на микросхемах UC3842 и LM358.
NB-90B19-AAA.jpg – Схема блока питания NB-90B19-AAA 90W для ноутбуков 19V 4.74A на TEA1750.
PA-1121-04.jpg – Схема блока питания LiteOn PA-1121-04CP на микросхеме LTA702.
Delta_ADP-40MH_BDA.jpg – Схема блока питания Delta ADP-40MH BDA (Part No:S93-0408120-D04) на микросхеме DAS01A, DAP008ADR2G.
LiteOn_LTA301P_Acer.jpg – Схема блока питания LiteOn 19V 4.74A на LTA301P, 103AI, PFC на микросхемах TDA4863G/FAN7530/L6561D/L6562D.
ADP-90SB_BB_230512_v3.jpg – Схема блока питания Delta ADP-90SB BB AC:110-240v DC:19V 4.7A на микросхеме DAP6A, DSA001 или TSM103A
Delta-ADP-90FB-EK-rev.01.pdf – Схема блоков питания Delta ADP-90FB AC:100-240v DC:19V 4.74A на микросхеме L6561D013TR, DAP002TR и DAS01A.
PA-1211-1.pdf – Схема блока питания LiteOn PA-1211-1 на LM339N, L6561, UC3845BN, LM358N.
Li-Shin-LSE0202A2090.pdf – Схема блоков питания Li Shin LSE0202A2090 AC:100-240v DC:20V 4.5A 90W на микросхемах L6561, NCP1203-60 и TSM101.
GEMBIRD-model-NPA-AC1.pdf – Схема универсального блока питания Gembird NPA-AC1 AC:100-240v DC:15V/16V/18V/19V/19.5V/20V 4.5A 90W на микросхеме LD7575 и полевом транзисторе MDF9N60.
ADP-60DP-19V-3.16A.pdf – Схема блоков питания Delta ADP-60DP AC:100-240v DC:19V 3.16A на микросхеме TSM103W (он же M103A) и I6561D.
Delta-ADP-40PH-BB-19V-2.1A.jpg – Схема блоков питания Delta ADP-40PH BB AC:100-240v DC:19V 2.1A на микросхеме DAP018ADR2G и полевом транзисторе STP6NK60ZFP.
Asus_SADP-65KB_B.jpg – Схема блоков питания Asus SADP-65KB B AC:100-240v DC:19V 3.42A на микросхеме DAP006 (DAP6A или NCP1200) и DAS001 (TSM103AI).
Asus_PA-1900-36_19V_4.74A.jpg – Схема блоков питания Asus PA-1900-36 AC:100-240v DC:19V 4.74A на микросхеме LTA804N и LTA806N.
Asus_ADP-90CD_DB.jpg – Схема блоков питания Asus ADP-90CD DB AC:100-240v DC:19V 4.74A на микросхеме DAP013D и полевике 11N65C3.
PA-1211-1.pdf – Схема блоков питания Asus ADP-90SB BB AC:100-240v DC:19V 4.74A на микросхеме DAP006 (она же DAP6A) и DAS001 (она же TSM103AI).
LiteOn-PA-1900-05.pdf – Схема блока питания LiteOn PA-1900/05 AC:100-240v DC:19V 4.74A на LTA301P и 103AI, транзистор PFC 2SK3561, транзистор силовой 2SK3569.
LiteOn-PA-1121-04.pdf – Схема блока питания LiteOn PA-1121-04 AC:100-240v DC:19V 6.3A на LTA702, транзистор PFC 2SK3934, транзистор силовой SPA11N65C3.
Прочее оборудование.
monpsu1.gif – типовая
схема блоков питания мониторов SVGA с диагональю 14-15 дюймов.
sch_A10x.pdf –
Схема планшетного компьютера (“планшетника”) Acer Iconia Tab A100 (A101).
HDD SAMSUNG.rar –
архив с обширной подборкой документации к HDD Samsung
HDD SAMSUNG M40S –
документация к HDD Samsung серии M40S на английскомязыке.
sonyps3.jpg – схема
блока питания к Sony Playstation 3.
APC_Smart-UPS_450-1500_Back-UPS_250-600.pdf – инструкции по ремонту источников
бесперебойного питания производства APC на русском языке. Принципиальные схемы многих моделей
Smart и Back UPS.
Silcon_DP300E.zip – эксплуатационная документация на UPS Silcon DP300E производства компании APC
symmetra-re.pdf – руководство по эксплуатации UPS Symmetra RM компании APC.
symmetrar.pdf – общие сведения и руководство по монтажу UPS Symmetra RM компании APC (на русском языке).
manuals_symmetra80.pdf – эксплуатационная документация на Symmetra RM UPS 80KW, высокоэффективную систему бесперебойного питания блочной конфигурации, конструкция которой обеспечивает питание серверов высокой готовности и другого ответственного электронного оборудования.
APC-Symmetra.zip – архив с эксплуатационной документацией на Symmetra Power Array компании APC
Smart Power Pro 2000.pdf –
схема ИБП Smart Power Pro 2000.
BNT-400A500A600A.pdf –
Схема UPS Powercom BNT-400A/500A/600A.
ml-1630.zip –
Документация к принтеру Samsung ML-1630
splitter.arj –
2 принципиальные схемы ADSL – сплиттеров.
KS3A.djvu –
Документация и схемы для 29″ телевизоров на шасси KS3A.
Блоки питания.
Разводка для разъемов блока питания стандарта ATX (ATX12V) с
номиналами и цветовой маркировкой проводов:
Таблица контактов 24-контактного разъема блока питания
стандарта ATX (ATX12V) с
номиналами и цветовой маркировкой проводов
typical-450.gif –
типовая схема блока питания на 450W с реализацией active power factor correction (PFC) современных компьютеров.
ATX 300w .png –
типовая схема блока питания на 300W с пометками о функциональном назначении отдельных частей схемы.
ATX-450P-DNSS.zip –
Схема блока питания API3PCD2-Y01 450w производства ACBEL ELECTRONIC (DONGGUAN) CO. LTD.
AcBel_400w.zip –
Схема блока питания API4PC01-000 400w производства Acbel Politech Ink.
Alim ATX 250W (.png) –
Схема блока питания Alim ATX 250Watt SMEV J.M. 2002.
atx-300p4-pfc.png –
Схема блока питания ATX-300P4-PFC ( ATX-310T 2.03 ).
ATX-P6.gif –
Схема блока питания ATX-P6.
ATXPower.rar –
Схемы блоков питания ATX 250 SG6105, IW-P300A2, и 2 схемы неизвестного
происхождения.
GPS-350EB-101A.pdf –
Схема БП CHIEFTEC TECHNOLOGY 350W GPS-350EB-101A.
GPS-350FB-101A.pdf –
Схема БП CHIEFTEC TECHNOLOGY 350W GPS-350FB-101A.
ctg-350-500.png –
Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P
ctg-350-500.pdf –
Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P
cft-370_430_460.pdf –
Схема блоков питания Chieftec CFT-370-P12S, CFT-430-P12S, CFT-460-P12S
gpa-400.png –
Схема блоков питания Chieftec 400W iArena GPA-400S8
GPS-500AB-A.pdf –
Схема БП Chieftec 500W GPS-500AB-A.
GPA500S.pdf –
Схема БП CHIEFTEC TECHNOLOGY GPA500S 500W Model GPAxY-ZZ SERIES.
cft500-cft560-cft620.pdf –
Схема блоков питания Chieftec CFT-500A-12S, CFT-560A-12S, CFT-620A-12S
aps-550s.png –
Схема блоков питания Chieftec 550W APS-550S
gps-650_cft-650.pdf –
Схема блоков питания Chieftec 650W GPS-650AB-A и Chieftec 650W CFT-650A-12B
ctb-650.pdf –
Схема блоков питания Chieftec 650W CTB-650S
ctb-650_no720.pdf –
Схема блоков питания Chieftec 650W CTB-650S Маркировка платы: NO-720A REV-A1
aps-750.pdf –
Схема блоков питания Chieftec 750W APS-750C
ctg-750.pdf –
Схема блоков питания Chieftec 750W CTG-750C
cft-600_850.pdf –
Схема блоков питания Chieftec CFT-600-14CS, CFT-650-14CS, CFT-700-14CS, CFT-750-14CS
cft-850g.pdf –
Схема блока питания Chieftec 850W CFT-850G-DF
cft-1000_cft-1200.pdf –
Схема блоков питания Chieftec 1000W CFT-1000G-DF и Chieftec 1200W CFT-1200G-DF
colors_it_330u_sg6105.gif –
Схема БП NUITEK (COLORS iT) 330U (sg6105).
330U (.png) –
Схема БП NUITEK (COLORS iT) 330U на микросхеме SG6105 .
350U.pdf –
Схема БП NUITEK (COLORS iT) 350U SCH .
350T.pdf –
Схема БП NUITEK (COLORS iT) 350T .
400U.pdf –
Схема БП NUITEK (COLORS iT) 400U .
500T.pdf –
Схема БП NUITEK (COLORS iT) 500T .
600T.pdf –
Схема БП NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT – 600T – PSU, 720W, SILENT, ATX)
codegen_250.djvu –
Схема БП Codegen 250w mod. 200XA1 mod. 250XA1.
codegen_300x.gif –
Схема БП Codegen 300w mod. 300X.
PUH400W.pdf –
Схема БП CWT Model PUH400W .
Dell-145W-SA145-3436.png –
Схема блока питания Dell 145W SA145-3436
Dell-160W-PS-5161-7DS.pdf –
Схема блока питания Dell 160W PS-5161-7DS
Dell_PS-5231-2DS-LF.pdf –
Схема блока питания Dell 230W PS-5231-2DS-LF (Liteon Electronics L230N-00)
Dell_PS-5251-2DFS.pdf –
Схема блока питания Dell 250W PS-5251-2DFS
Dell_PS-5281-5DF-LF.pdf –
Схема блока питания Dell 280W PS-5281-5DF-LF модель L280P-01
Dell_PS-6311-2DF2-LF.pdf –
Схема блока питания Dell 305W PS-6311-2DF2-LF модель L305-00
Dell_L350P-00.pdf –
Схема блока питания Dell 350W PS-6351-1DFS модель L350P-00
Dell_L350P-00_Parts_List.pdf –
Перечень деталей блока питания Dell 350W PS-6351-1DFS модель L350P-00
deltadps260.ARJ –
Схема БП Delta Electronics Inc. модель DPS-260-2A.
delta-450AA-101A.pdf –
Схема блока питания Delta 450W GPS-450AA-101A
delta500w.zip –
Схема блока питания Delta DPS-470 AB A 500W
DTK-PTP-1358.pdf –
Схема блока питания DTK PTP-1358.
DTK-PTP-1503.pdf –
Схема блока питания DTK PTP-1503 150W
DTK-PTP-1508.pdf –
Схема блока питания DTK PTP-1508 150W
DTK-PTP-1568.pdf –
Схема БП DTK PTP-1568 .
DTK-PTP-2001.pdf –
Схема БП DTK PTP-2001 200W.
DTK-PTP-2005.pdf –
Схема БП DTK PTP-2005 200W.
DTK PTP-2007 .png –
Схема БП DTK Computer модель PTP-2007 (она же – MACRON Power Co. модель ATX 9912)
DTK-PTP-2007.pdf –
Схема БП DTK PTP-2007 200W.
DTK-PTP-2008.pdf –
Схема БП DTK PTP-2008 200W.
DTK-PTP-2028.pdf –
Схема БП DTK PTP-2028 230W.
DTK_PTP_2038.gif –
Схема БП DTK PTP-2038 200W.
DTK-PTP-2068.pdf –
Схема блока питания DTK PTP-2068 200W
DTK-PTP-3518.pdf –
Схема БП DTK Computer model 3518 200W.
DTK-PTP-3018.pdf –
Схема БП DTK DTK PTP-3018 230W.
DTK-PTP-2538.pdf –
Схема блока питания DTK PTP-2538 250W
DTK-PTP-2518.pdf –
Схема блока питания DTK PTP-2518 250W
DTK-PTP-2508.pdf –
Схема блока питания DTK PTP-2508 250W
DTK-PTP-2505.pdf –
Схема блока питания DTK PTP-2505 250W
EC mod 200x (.png) –
Схема БП EC model 200X.
FSP145-60SP.GIF –
Схема БП FSP Group Inc. модель FSP145-60SP.
fsp_atx-300gtf_dezhurka.gif –
Схема источника дежурного питания БП FSP Group Inc. модель ATX-300GTF.
fsp_600_epsilon_fx600gln_dezhurka.png –
Схема источника дежурного питания БП FSP Group Inc. модель FSP Epsilon FX 600 GLN.
green_tech_300.gif –
Схема БП Green Tech. модель MAV-300W-P4.
HIPER_HPU-4K580.zip –
Схемы блока питания HIPER HPU-4K580 . В архиве – файл в формате SPL
(для программы sPlan) и 3 файла в
формате GIF – упрощенные принципиальные схемы: Power Factor Corrector, ШИМ и силовой цепи,
автогенератора. Если у вас нечем просматривать файлы .spl , используйте
схемы в виде рисунков в формате .gif – они одинаковые.
iwp300a2.gif –
Схемы блока питания INWIN IW-P300A2-0 R1.2.
IW-ISP300AX.gif –
Схемы блока питания INWIN IW-P300A3-1 Powerman.
Наиболее распространенная неисправность блоков питания Inwin, схемы которых приведены
выше – выход из строя схемы формирования дежурного напряжения +5VSB ( дежурки ).
Как правило, требуется замена электролитического конденсатора C34 10мкФ x 50В и
защитного стабилитрона D14 (6-6.3 V ). В худшем случае, к неисправным элементам
добавляются R54, R9, R37, микросхема U3 ( SG6105 или IW1688 (полный аналог SG6105) )
Для эксперимента, пробовал ставить C34 емкостью 22-47 мкФ – возможно, это повысит надежность работы дежурки.
IP-P550DJ2-0.pdf – схема
блока питания Powerman IP-P550DJ2-0 (плата IP-DJ Rev:1.51). Имеющаяся в документе
схема формирования дежурного
напряжения используется во многих других моделях блоков питания Power Man (для
многих блоков питания мощностью 350W и 550W отличия только в номиналах
элементов ).
JNC_LC-B250ATX.gif –
JNC Computer Co. LTD LC-B250ATX
JNC_SY-300ATX.pdf –
JNC Computer Co. LTD. Схема блока питания SY-300ATX
KME_pm-230.GIF –
Схемы блока питания Key Mouse Electroniks Co Ltd модель PM-230W
L & C A250ATX (.png) –
Схемы блока питания L & C Technology Co. модель LC-A250ATX
LiteOn_PE-5161-1.pdf –
Схема блоков питания LiteOn PE-5161-1 135W.
LiteOn-PA-1201-1.pdf –
Схема блоков питания LiteOn PA-1201-1 200W (полный комплект документации к БП)
LiteOn_model_PS-5281-7VW.pdf –
Схема блоков питания LiteOn PS-5281-7VW 280W (полный комплект документации к БП)
LiteOn_model_PS-5281-7VR1.pdf –
Схема блоков питания LiteOn PS-5281-7VR1 280W (полный комплект документации к БП)
LiteOn_model_PS-5281-7VR.pdf –
Схема блоков питания LiteOn PS-5281-7VR 280W (полный комплект документации к БП)
LWT2005 (.png) –
Схемы блока питания LWT2005 на микросхеме KA7500B и LM339N
M-tech SG6105 (.png) –
Схема БП M-tech KOB AP4450XA.
Macrom Power ATX 9912 .png –
Схема БП MACRON Power Co. модель ATX 9912 (она же – DTK Computer модель PTP-2007)
Maxpower 230W (.png) –
Схема БП Maxpower PX-300W
MaxpowerPX-300W.GIF –
Схема БП Maxpower PC ATX SMPS PX-230W ver.2.03
PowerLink LP-J2-18 (.png) –
Схемы блока питания PowerLink модель LP-J2-18 300W.
Power_Master_LP-8_AP5E.gif –
Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).
Power_Master_FA_5_2_v3-2.gif –
Схемы блока питания Power Master модель FA-5-2 ver 3.2 250W.
microlab350w.pdf –
Схема БП Microlab 350W
microlab_400w.pdf –
Схема БП Microlab 400W
linkworld_LPJ2-18.GIF –
Схема БП Powerlink LPJ2-18 300W
Linkword_LPK_LPQ.gif –
Схема БП Powerlink LPK, LPQ
PE-050187 –
Схема БП Power Efficiency Electronic Co LTD модель PE-050187
ATX-230.pdf –
Схема БП Rolsen ATX-230
SevenTeam_ST-200HRK.gif –
Схема БП SevenTeam ST-200HRK
SevenTeam_ST-230WHF (.png) –
Схема БП SevenTeam ST-230WHF 230Watt
SevenTeam ATX2 V2 на TL494 (.png) –
Схема БП SevenTeam ATX2 V2
hpc-360-302.zip –
Схема БП SIRTEC INTERNATIONAL CO. LTD. HPC-360-302 DF REV:C0 заархивированный
документ в формате .PDF
hpc-420-302.pdf –
Схема блока питания Sirtec HighPower HPC-420-302 420W
HP-500-G14C.pdf –
Схема БП Sirtec HighPower HP-500-G14C 500W
cft-850g-df_141.pdf –
Схема БП SIRTEC INTERNATIONAL CO. LTD. NO-672S. 850W. Блоки питания линейки
Sirtec HighPower RockSolid продавались под маркой CHIEFTEC CFT-850G-DF.
SHIDO_ATX-250.gif –
Схемы блока питания SHIDO модель LP-6100 250W.
SUNNY_ATX-230.png –
Схема БП SUNNY TECHNOLOGIES CO. LTD ATX-230
s_atx06f.png –
Схема блока питания Utiek ATX12V-13 600T
Wintech 235w (.png) –
Схема блока питания Wintech PC ATX SMPS модель Win-235PE ver.2.03
Утилиты и справочники.
cables.zip – Разводка кабелей – Справочник
в формате .chm. Автор данного файла – Кучерявенко Павел Андреевич.
Большинство исходных документов были взяты с сайта pinouts.ru –
краткие описания и распиновки более 1000 коннекторов, кабелей, адаптеров. Описания
шин, слотов, интерфейсов. Не только компьютерная техника, но и сотовые телефоны,
GPS-приемники, аудио, фото и видео аппаратура, игровые приставки и др. техника.
Конденсатор 1.0 –
Программа предназначена для определения ёмкости конденсатора по цветовой
маркировке (12 типов конденсаторов).
Transistors.rar –
База данных по транзисторам в формате Access.
