Современные домашние ПК и почти все мобильные устройства имеют возможность выходить в сеть, будь то локальная или всемирная (Интернет). Мы расскажем, как достаточно просто организовать дома локальную сеть и с ее помощью обмениваться фотками и даже печатать их на сетевом принтере.

Доброго времени суток!

Если соединить компьютеры в локальную сеть (в которой даже будет всего 2 устройства), можно получить неоспоримые преимущества:

В этой статье я хотел рассмотреть вопрос построения домашней локальной сети (и ее настройки), который будет полезен всем начинающим пользователям.

Пойду по пути пошагового разбора, начну с вопроса подключения одного ПК к другому, затем рассмотрю настройку Windows, и как, собственно, расшарить (сделать доступными для локальной сети) папки, принтеры и т.д.

Как и в реальной сети, количество элементов на вашей схеме зависит от сложности ее реального прототипа. Для начала полезно нарисовать схему компьютерной сети на бумаге. Во-первых, составьте список всех компонентов (облако, серверы, клиенты, мейнфреймы, периферийные устройства, концентраторы, маршрутизаторы и т. д.), которые предполагается использовать на схеме. Затем нарисуйте линии между пунктами списка, чтобы посмотреть, как они будут соединены друг с другом. Старайтесь не допускать пересечения линий, чтобы точки соединения были четко видны.

Теперь, имея перед глазами общий план, можно приступить к построению схемы компьютерной сети с помощью программного обеспечения. Прежде чем создавать схему в программе вручную, обратите внимание на шаблон схемы компьютерной сети, который можно использовать как отправную точку для новой схемы. Убедитесь, что в выбранной программе имеются изображения для представления всех составляющих сети. В программе также должна присутствовать опция отображения на фоне линий разметки для быстрого выравнивания и позиционирования элементов на схеме.

Когда схема будет составлена, необходимо ее настроить. Сначала присвойте имена всем элементам на схеме, а затем измените шрифт и размер текста имен периферийных устройств, сделав их визуально отличными от имен внутренних компонентов системы. Для обозначения соединений попробуйте использовать линии разных цветов. Добавление таких элементов сделает схему более информативной. Когда ваша схема компьютерной сети будет готова, ее можно сохранить и распечатать. Если вы создали свою схему онлайн, вы сможете поделиться как самой схемой, так и ссылкой на нее и даже предоставить другим людям доступ для совместной работы над проектом.

Теперь, имея перед собой черновик схемы, используйте интуитивно понятное онлайн-приложение Lucidchart для создания ее цифровой версии. Начните с шаблона схемы компьютерной сети — в нем уже есть все значки и изображения, которые вам понадобятся для представления различных элементов сети. Если шаблон отличается от вашего проекта, нужно просто удалить из него лишние элементы. Для этого войдите в учетную запись и следуйте приведенной ниже инструкции. Еще не зарегистрированы? Оцените возможности Lucidchart бесплатно!

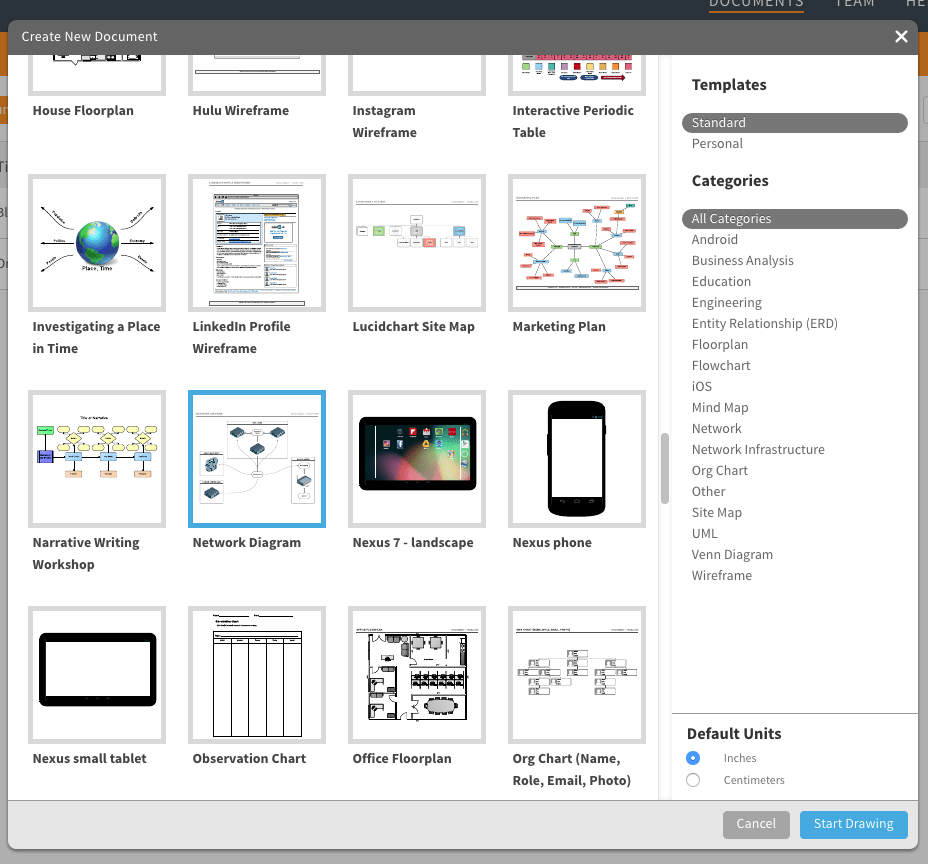

Выберите шаблон схемы компьютерной сети

В разделе «Документы» нажмите оранжевую кнопку «+ документ» и дважды щелкните мышкой по шаблону «Схема компьютерной сети».

Укажите имя схемы

Нажмите на заголовок схемы в верхнем левом углу экрана. Когда откроется всплывающее окно, в текстовом поле укажите имя схемы и нажмите OK. Указанное имя появится в левом верхнем углу экрана.

Удалите со схемы элементы, которые вам не потребуются

Шаблон — это только отправная точка, и, если в шаблоне схемы компьютерной сети присутствуют какие-то элементы, которые вы не планируете использовать в своей схеме, удалите их сейчас. Наведите курсор на элемент и щелкните по нему правой кнопкой мыши. Отобразится меню с параметрами, выберите «Удалить».

Совет: для удаления также можно просто нажать кнопку Delete на клавиатуре.

Добавьте на схему компоненты сети

В столбце в левой части экрана размещаются значки объектов из области компьютерной техники. Вы можете выбрать один из наших вариантов, стандартные значки, значки Cisco (базовый и расширенный), сеть, электронику, аудиооборудование или изображения из Bing. Чтобы быстро найти нужный значок, введите название необходимого сетевого устройства в поле поиска в левой верхней части экрана. Вы также можете прокрутить список изображений и значков вниз вплоть до нужного. Когда вы увидите необходимый значок, щелкните по нему и перетащите на экран.

(Примечание: на рисунках в качестве примера использованы различные значки/изображения, чтобы продемонстрировать все доступные варианты. Для соблюдения единообразия схемы следует использовать значки из одного набора).

Укажите имена элементов на схеме

Перед тем как добавлять сетевые соединения, давайте назовем элементы, добавленные на схему. Насколько вы могли заметить, сущности можно сгруппировать, нарисовав вокруг них квадрат. Посмотрите ниже инструкции о том, как добавлять текст и рисовать квадраты.

:/> Как сменить значок ярлыка на свою картинку в Windows 7

Добавление текста. Чтобы добавить текст на схему, прокрутите вниз список в столбце слева и найдите раздел «Стандарт», в котором вы увидите следующие значки: буква Т, квадрат, стрелка, примечание и цветное поле. Щелкните мышкой по значку с буквой Т и перетащите его в то место на схеме, где нужно добавить текст. Введите текст и настройте его формат, используя параметры меню для настройки цвета, шрифта, размера, начертания (полужирный и т. д.).

Группировка элементов с помощью контейнеров. В столбце слева прокрутите до раздела «Контейнеры». Выберите фигуру, которую вы хотите нарисовать вокруг группы элементов на схеме, щелкните по ней и перетащите ее в нужное место на схеме. Нажмите на фигуру — в углах фигуры отобразятся квадраты, которые позволяют изменить размер фигуры. Щелкните по углу и перетащите, чтобы увеличить или уменьшить контейнер. Ориентируйтесь на фоновую разметку при выравнивании элементов и указании размеров.

Нарисуйте соединения между компонентами

Дважды щелкните по любому из компонентов, затем щелкните по одному из кругов оранжевого цвета и, удерживая его, переместите в сторону соответствующего значка. Аналогичным образом нарисуйте все необходимые соединения на схеме компьютерной сети.

Совет: стиль стрелки можно настроить. Для этого щелкните по ней мышкой. В открывшемся меню нажмите на значок стрелки и выберите один из двух предложенных стилей. Чтобы изменить стиль всех стрелок на схеме, в меню «Правка» нажмите «Выбрать все», а затем выберите нужный стиль.

Добавьте заголовок и поделитесь созданной схемой

Заголовок в верхней части схемы совпадает с указанным вами именем файла схемы. Чтобы изменить имя на схеме, дважды щелкните по заголовку схемы и введите новое имя. Настроить шрифт и размер текста можно с помощью сочетаний клавиш, указанных в меню в верхней части экрана.

Добавив участников в проект схемы, вы сможете совместно редактировать ее и координировать работу во встроенном чате (желтый значок с кавычками в правом верхнем углу экрана).

Настройка локальной сети (Windows 7, 8, 10)

В этом подразделе статьи я дам универсальные инструкции, вне зависимости от того, как организована ваша локальная сеть: соединена через сетевой кабель, или с помощью роутера. Где настройки будут касаться конкретного варианта — будут пометки.

: все настройки актуальны для ОС Windows 7, 8, 8.1, 10.

Имя компьютера и рабочей группы

Первое, что нужно сделать при настройке локальной сети — это проверить и настроить имя рабочей группы и имя компьютера. Причем, сделать это нужно на каждом компьютере в локальной сети!

Чтобы узнать имя компьютера, откройте 👉 панель управления Windows по адресу:

Панель управленияСистема и безопасностьСистема

Далее удостоверьтесь следующему:

Чтобы изменить имя и рабочую группу — нажмите кнопку .

Имя компьютера, рабочая группа

Далее нажмите кнопку , введите новое имя компьютера и рабочую группу. Сохраните настройки и перезагрузите компьютер (см. скрин ниже с подсказками).

Изменение рабочей группы и имени ПК

В общем, когда приведете все названия в соответствии с требованиями выше, можно приступать к следующему этапу настройки.

Включение общего доступа к принтерам и папкам

Это нововведение появилось в Windows 7, якобы обеспечивает большую защищенность ОС (чисто на мой взгляд, лишь создает необходимость в дополнительной настройке локальной сети).

Суть в том, что по умолчанию Windows блокирует и не дает доступа открывать и расшаривать папки, принтер и пр., пока не будет “смягчена” политика безопасности.

Чтобы снять эту блокировку, и включить общий доступ, нужно:

1) Для сети, организованной с помощью роутера

Вообще, для ПК, подключенных к локальной сети с помощью роутера, обычно ничего не нужно настраивать (все работает по умолчанию). Если что-то не так, на всякий случай рекомендую зайти и проверить свойства подключения.

Для этого сначала необходимо открыть . Делается это просто:

ncpa.cpl — просмотр всех сетевых подключений

Далее откройте свойства подключения по локальной сети. (для этого просто щелкните по подключению правой кнопкой мышки — во всплывшем меню выберите требуемое, см. скрин ниже).

Далее откройте свойства IP версии 4 (TCP/IPv4) и проверьте, стоит ли получение IP- и DNS-адреса автоматически. Если это не так, поставьте на автоматику, сохраните настройки.

Настройка IP, DNS, шлюза

2) Для подключения ПК к ПК через сетевой кабель

Под ПК 1 я понимаю компьютер, у которого две сетевые карты: к одной из них подключен интернет-кабель провайдера, а ко второй — локальный сетевой кабель, идущий к ПК 2.

:/> TTL Default: 100% способы поменять TTL и вернуть его обратно

И так, открываем свойства сетевого подключения по локальной сети (как это делается — см. чуть выше в статье).

Далее открываем свойства IP версии 4 (TCP/IPv4) и вводим:

В свойства IP версии 4 (TCP/IPv4) второго ПК, необходимо задать следующие параметры:

Расшаривание доступа к интернету на второй ПК

Нужно настроить ПК 1 (т.е. тот, к которому у нас подключен интернет-кабель провайдера).

Сначала открываем : жмем сочетание , вводим , далее .

Далее заходим в свойства подключения к интернету (для этого щелкните по нему правой кнопкой мышки).

Свойства подключения, через которое идет интернет

Далее откройте вкладку , и поставьте галочку напротив пункта “Разрешить другим пользователям сети использовать подключение к интернету данного компьютера”. Сохраните настройки.

Разрешить другим пользователям доступ к интернету

Если все сделали правильно — интернет будет на обоих компьютерах.

: естественно, чтобы интернет был на ПК 2 – ПК 1 должен быть включен! Это, кстати, одно из неудобств такой локальной сети, при подключении через роутер — интернет будет независимо от того, какой из ПК включен/выключен.

Расшаривание папок/файлов для общего доступа

1) Сразу перейду к делу: открываете проводник, и щелкаете правой кнопкой по папке, которую хотите расшарить (т.е. дать доступ к ней всем пользователям локальной сети). Далее в меню выбираете: .

2) Далее выбираете пользователи, и жмете кнопку добавить.

3) Устанавливаете разрешение: чтение или чтение и запись.

Чтение или запись

4) Далее проверяете еще раз права пользователей и жмете кнопку (нужны администраторские права).

5) Через несколько секунд Windows сообщит о том, что папка была открыта для общего доступа. Значит все прошло хорошо.

6) Чтобы получить доступ к папке:

Проверка / папка расшарена / теперь все могут копировать файлы из нее

Расшаривание принтера (общий сетевой принтер)

1) Первое, что необходимо сделать — открыть панель управления:

панель управления/оборудования и звук/устройства и принтеры.

2) Далее щелкнуть правой кнопки мышки по принтеру, к которому хотите дать доступ и сделать сетевым. Во всплывшем контекстном меню — откройте .

3) Затем откройте вкладку и поставьте галочку “Общий доступ к данному принтеру”. Сохраните настройки (см. скрин ниже).

Собственно, теперь принтер расшарен и им можно пользоваться другими ПК/ноутбуками/планшетами и пр. устройствами в локальной сети.

Как дать общий доступ к принтеру

4) Чтобы подключить сетевой принтер, откройте , выберите , на котором принтер расшарен. Далее вы должны его увидеть: жмете по нему правой кнопкой мышки и в меню выбираете опцию .

Как подключить сетевой принтер

5) Затем можете открыть любой документ, нажать Ctrl+P (Фай/Печать), и попробовать распечатать страничку-другу.

по умолчанию в Windows, обычно, указан другой принтер (не тот, который вы подключили по сети). Не забудьте при распечатывании — поменять его.

По поводу настройки локального сетевого принтера — рекомендую ознакомиться с одной моей прошлой статьей

На сим статью завершаю.

Всем удачной и быстрой настройки.

Задаем IP-адреса в локальной сети

После этого все устройства будут видны в сети, и их ресурсы будут доступны для каждого из ПК, при этом вы сможете обмениваться файлами, например, через общую папку или подключенный к роутеру внешний диск. Также можно будет зарегистрировать в качестве общего сетевой принтер, подключенный по USB к одному из компьютеров в сети и в дальнейшем выполнять на нем печать (при условии, что этот ПК будет включен).

Варианты построения домашней локальной сети

При создании домашней локальной сети, чаще всего, применяют два варианта:

Соединение 2-х ПК с помощью витой пары

: простота и дешевизна (нужно 2 вещи: сетевая карта, и сетевой кабель); обеспечение достаточно высокой скорости, что не каждый роутер способен выдать, меньшее количество радиоволн в помещении.

: лишние провода создают путаницу, мешаются; после переустановки ОС Windows — требуется настройка сети вновь; чтобы интернет-доступ был на втором ПК

, первый ПК
– должен быть включен.
: чтобы в каждом ПК была сетевая карта, сетевой кабель. Если планируете соединить более 2 ПК в локальную сеть (или чтобы один ПК был подключен к интернету, и одновременной был в локальной сети) — на одном из ПК должно быть 2-3 и более сетевых карт.
В общем-то, если на обоих ПК есть сетевые карты, и у вас есть сетевой кабель (так же называют Ethernet-кабель) — то соединить их при помощи него не представляет ничего сложного. Думаю, здесь рассматривать особо нечего.
обратите внимание, обычно на сетевых картах начинает загораться зеленый (желтый) светодиод, когда вы подключаете к ней кабель.
Два ноутбука соединенных кабелем
Еще один важный момент!
Сетевые кабели в продажи разные: причем не только цветом и длиной 👌. Дело в том, что есть кабели для подключения компьютера к компьютеру, а есть те, которые используются для подключения ПК к роутеру.
Для нашей задачи нужен кроссированный сетевой кабель (или кабель, опресованный перекрестным способом — здесь кто как называет).
В кроссированном кабеле – на концевых разъемах меняются местами желтая и зеленая пары; в стандартном (для подключения ПК к роутеру) – цвета контактов одинаковые.
Витая пара / сетевой кабель
В общем, если два ПК включены, работают, вы соединили их кабелем (светодиоды на сетевых картах заморгали), значок сети рядом с часами перестал отображать красный крестик — значит ПК нашел сеть и ждет ее настройки. Этим мы и займемся во втором разделе данной статьи.

Соединение 2-3-х и более ПК с помощью роутера

: большинство устройств: телефоны, планшеты, ноутбуки и пр. получат доступ к сети Wi-Fi; меньшее количество проводов “под ногами”, после переустановки Windows – интернет будет работать.

: приобретение роутера (все-таки, некоторые модели далеко не дешевы); “сложная” настройка устройства; радиоволны роутера могут влиять на здоровье, более высокий пинг и подвисания (если роутер не будет справляться с нагрузкой).

: роутер (в комплекте к нему, обычно, идет сетевой кабель для подключения одного ПК к нему).

С подключением роутера, как правило, тоже проблем больших нет: кабель, идущий от Интернет-провайдера, подключается в спец. разъем роутера (он часто так и называется — “Internet”), а к другим разъемам (“LAN-порты”) подключаются локальные ПК.

Как подключить и настроить новый Wi-Fi роутер самостоятельно — инструкция с картинками

Т.е. роутер становится посредником (примерная схема показана на скриншоте ниже. Кстати, в этой схеме модема справа может и не быть, все зависит от вашего интернет-подключения).

Схема подключения к интернету через роутер

Кстати, обратите внимание на светодиоды на корпусе роутера: при подключении интернет-кабеля от провайдера, от локального ПК — они должны загореться и моргать.

☝ Кстати, при подключении через роутер — локальная сеть, обычно, настраивается автоматически (т.е. все компьютеры, подключенные по сетевому кабелю — должны уже быть в локальной сети, останется пару небольших штрихов (о них ниже)).

Организация рабочей группы

Для того, чтобы все компьютеры в локальной сети видели друг друга, нужно задать им одинаковые имена для параметра «Рабочая группа». Для этого в Windows 10 нужно в меню Пуск набрать слово «Система», кликнуть по результату (Система – Панель управления) и в открывшемся окне нажать справа на ссылку «Изменить параметры».

В следующем окне нажмите на кнопку «Изменить» и задайте имя вашей сетевой рабочей группы. Оно должно быть набрано английскими буквами. Имя вашего устройства должно быть уникальным, чтобы его можно было идентифицировать в локальной сети. После применения изменений придется перезагрузить компьютер, чтобы новые настройки вступили в силу.

Затем необходимо настроить, собственно, сам доступ. Для этого откройте Панель управления, кликните по разделу «Сеть и Интернет» и перейдите в «Центр управления сетями и общим доступом». Здесь в левой части нажмите на «Изменить дополнительные параметры общего доступа».

Здесь необходимо активировать обнаружение самого компьютера и подключенных к нему принтеров для домашней (частной) сети, после чего нажать на кнопку «Сохранить изменения».

Домашняя локальная сеть

Для организации домашней сети с более чем 3 устройствами, одно должно быть настольным ПК, а два других могут быть такими же настольными, либо портативными, например, ноутбук и планшет или смартфон.

В настоящее время в домашних решениях мало кто для организации сети создает отдельный сервер, подключенный к Интернету и через свитч осуществляющий доступ в локальную сеть и Интернет. Самым оптимальным решением является обычный Wi-Fi роутер c 4 и более LAN-портами, и одним и более USB портом для подключения внешних жестких дисков.

В общем-то, в настройках роутера уже имеется все для организации локальной домашней сети. Но эта сеть будет односторонней, в которой устройства не будут иметь доступ друг к другу, а значит — не смогут обмениваться файлами. Организация доступа — это как раз то, что нам предстоит настроить.
