Проблема с блоком питания GPS-400AB
Здравствуйте, сдуру переключил тумблер на блоке питания в положение 115В, после чего прозвучал хлопок и появился запах гари, кнопка включения на БП была в положении OFF. Могли пострадать остальные комплектующие и как можно восстановить его, если можно конечно?
Скорее всего, кроме сгоревшего предохранителя и одного варистора, все остальные детали целы.
У кошки 4 ноги. Вход, выход, земля и питание.
там два варистора и они вздуты по центру и пустота внутри наблюдается. что это может значить?
А может это термоусадочная трубка, в которой дисковый варистор 07241 ?
2 UAM. там по моему стоят **271 варисторы.
2 Alexei_Merzlyakov. а как он рванул если
Проверь варисторы в термоусадке, выпрямительные диоды и предохранитель. Высоковольтные кондёры лучше поменять, если на них попало напряжение. После замены всех дохлых деталей включать в розетку только через лампочку!
Есть инструменты: осцил DSO-5200A, мультиметр Victor VC9805A+, ESR-метр, паяльник Saike 898D, есть доступ к лицензионной PC-3000 for Win и Achi IR-PRO-SC BGA rework station.
У меня та же проблема. Если у кого есть виложите пожалуйста прикципиальную схему і маркировочку варисторов, которие нужно поменять, а то у меня он просто просто испарился))) остался только след и запар гари.
Ну, если только в плане включения варисторов, то подойдет схема Delta DPS200PB-59. Z1, Z2
Имею такой блок с такой же проблемой — маркировка варисторов V07K150. Думаю менять на 10D241K.
Имеется такой-же блок. Товарищ со словами смотри какая хрень ткнул в розетку, хлопок, варистор выгорел, поменяли, перед запуском смотрим, переключатель стоит на 115В, говорит ТАК делал несколько раз (с заменой варистора), блок выдает дежурку, но не заводится, стоит связка 3843+102 (5510). Полупроводники и диоды вроде все целые (проверялись без выпайки) Может у кого есть опыт ремонта таких блоков? И вопрос, запускается он без хитростей? ПС-ОН на землю, или еще чего надо?
Привет всем. И снова я экспериментирую с электроникой. Немного истории:
В доме отключился свет, целый день не было электричества решили временно провести провод от соседей(заранее договорившись с соседями). Провели провод подключили. Полдня все было норм, но потом сначала сгорела энергосберегающая лампа, а потом через 2 минуты сгорел сабвуфер и еще через минуту из бп пошли искры. Сабвуфер и системник были подключены к пилоту (видимо некачественному), а лампочка в отдельную розетку. Теперь вопрос имеется плата от БП (сабвуфер я расмотрю после):

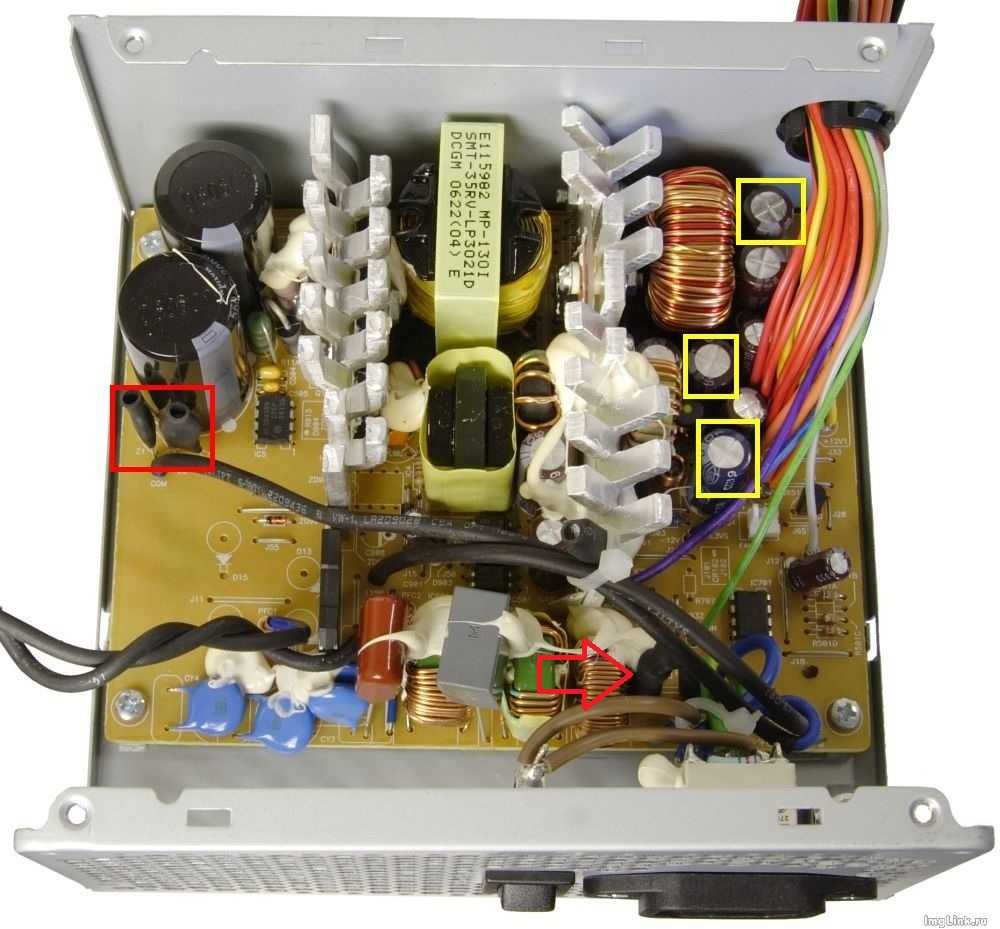

Красным выделены (насколько я понимаю) керамические конденсаторы – они у меня взорвались. Необходимо узнать какие кондеры туда паять вместо старых. На плате под ними буквы Z1 и Z2.
Желтым выделено вздутые кондеры, но с ними я и сам разберусь.
Фото взял с другого сайта.
Это не конденсаторы, а варисторы, т. е. ограничители напряжения. Если они взорвались, значит было перенапряжение. Скорее всего имеем последствия так называемого “межфазного” напряжения. Обычно это бывает, если отгорает ноль в электрощите, либо неправильное подключение провода.
———
Варисторы ставят как раз для таких случаев, при перенапряжении они пробиваются и обрывают предохранитель. Номиналы варисторов 240 вольт, тип 7N241K, 10N241K (первое число в типе – диаметр самой таблетки). Стрелочкой на картинке показан впаянный в плату предохранитель.
Это в АдБлоке дырка :biggrin:
Спасибо Горыныч. Как куплю варисторы, впаяю – отпишусь о результате. Кстати, я не могу никого на форуме поблагодарить и не могу повысить/понизить репутацию. Это у всех так или только у меня?
Да, нет. У меня с этим порядок.
Добавлено спустя 2 минуты 2 секунды:
используйте другой фотохостинг.
Можно просто копировать ВВ-код. Это удобнее, чем прыгать по ссылкам, и Мария мешать не будет
Повысить репутацию- это специфичный процесс. Вы можете повышать репутацию не чаще, вроде как, одного раза в день и не подряд одному человеку. Вроде так.
А отблагодарить- это справа в сообщении желтый кулачок с поднятым вверх пальцем
Теперь все понятно. Спасибо AleXO
у меня должен был сгореть предохранитель – но он не сгорел.
Одно из следствий закона Мёрфи – устройство, защищенное предохранителем, горит первым, защищая предохранитель.
Всем привет!
DDX777 подскажите, пожалуйста, характеристики конденсаторов которые должны стоять на местах: С 155, С 103, С 253, С 302.
jekson_0, их там не было или вы сами оторвали? Если не было, то это детали регулировки.
A1 = 2200uF 6.3 v
A2 = 1500uF 16 v
A3 = 1000 uF 16 v
Соблюдайте полярность. Кстати на микроволновке и на сабвуфере сгорели трансформаторы. Посоветуйте какой нибудь электронный магазин радиодеталей. И еще если варисторы запаять в пилот(сетевой фильтр,удлинитель) то он спасет от следующего перенапряжения?
В удлинителях типа Пилот уже должны стоять варисторы.
Если мучают перенапряги, то:
1. Разбираться с поставщиками электричества.
2. Применят более качественную, нежели варисторы, защиту от перенапряжений. Что-то типа ТАКОГО.
3. При нестабильной сети необходимо применять ИБП (бесперебойник).
Выпаял сам, но после пайки забыл какие откуда.
DDX777 Спасибо! 😉
мой друг поставил переключатель напряжения на 115 вместо положенных 230 взорвался варистор (больше видимых повреждений не увидел). перепаял варисторы (родные стояли на 150) поставил номиналы 240, предохранитель прозвонил – показывает что целый, а БП все еще спит 🙁 подскажите пожалуйста, в чем еще может быть проблема? :help:
Транзистор на дежурке, отлетел один силовой, в общем гадать бесполезно, тестер в руки и проверять.
я ошибся на счет предохранителя, он сгорел( не те контакты прозванивал на плате)
ProstoGrisha, Проверять в первую очередь
Благодарствую. буду знать на будущее :thank_you:
19 января 2006, четверг
03:39
Этот материал написан посетителем сайта, и за него начислено вознаграждение.
Давно хотелось нормальный корпус купить, но никак не мог собраться. И вот, наконец, решился взял вот такой чифтек
SH-01B-B-SL . Выбирал правда долго – по поводу 400-ватной
Delta, находящейся в нём, в Интернете информации было очень мало. Немного поразмыслив, решил, что Delta ну не будет хуже Sirtec’ов, которые ставит Chieftec в свои корпуса. У самого HPC-300-202 – так его едва хватает, чтобы капитально погреть мою систему(Duron 2400Мц при 1.85В). Под нагрузкой 12 вольт проседали до неприличных 11.4В.
Провода сечением 18AWG достаточно длинные. Толстый пучок проводов для разъема 20+4(отстёгивается) в оплётке. Из разъёмов ещё имеются:
7 молексов для подключения винчестеров, приводов и т.д. с модными сегодня “ручками”;
2 для подключения флоппиков;
2 разъёма питания S-ATA дисков;
1 четырёхконтактный для процессора;
1 шестиконтактный для видеокарты (экстремального SLI – не получится);
Блок соответствует стандарту ATX12V ver. 2.0, т.е. ориентирован на “12-ти вольтовых потребителей”, что сегодня не редкость, мягко говоря
. Т.к. современные процессоры и видеокарты питаются от 12-ти вольтовой лини, а потребление по линиям +5В и 3.3В незначительно.
Характеристики от производителя:
Если взглянуть на
ATX12V Power Supply Design Guide с сайта
formfactors.org то можно заметить, что по токам немного не дотягивает наш пациент до стандартных 400 Ват: 28А вместо 30А и 26А вместо 28A по линиям 3.3В и +5В соответственно. Зато GPS-450AA-101A точно соответствует стандарту для четырёхсотватника. Плакать не будем по этому поводу
. Две линии по +12В, на самом деле являются одной, просто по каждой из них стоит своя защита по току (в теории – перегрузок не делал).
Переходим к делу. Могучий 12-ти сантиметровый вентилятор( D12SH-12(F) ) с виду внушает доверие. Снимаем крышку (не очень удобно – выезжает в сторону и верхняя и нижняя крышка вместе):
(кликните по картинке для увеличения)
С виду неплохо – вроде всё на своих местах. Выделяется внизу дроссель активно PFC. Слева от него видим конденсатор номиналом 270мкф 450 В (в аналогичной 450-ватной модели стоит на 330 мкф). Ещё левее видим плату управления активного PFC выполненного на специализированном контроллере UCC3818N от Texas Instruments, стоящую вертикально. Справа видим входной фильтр (имеется даже пустое место для дополнительного конденсатора) и выпрямляющий диодный мост(T6KB 80 52) в двойном экземпляре:
Радиаторы не очень большие, точнее даже маленькие и не выделяются высотой среди других элементов БП:
(кликните по картинке для увеличения)
Для раскачки дросселя активного PFC используются пара полевых транзисторов 20N60C3 (на фото второй находиться с другой стороны радиатора). Для раскачки первички импульсного трансформатора стоит пара биполярных транзисторов K2837.
(кликните по картинке для увеличения)
Все элементы прижаты к радиатору через термопрокладку, смачно смазанную с двух сторон термопастой.
Трансформатор стандартных размеров:
Выходная часть. Начну с самой интересной ветки: 12В
(кликните по картинке для увеличения)
Тут можно увидеть 2 диодные сборки
STPS20H100CT (с противоположной стороны радиатора есть такая же) включённых в параллель. Эта пара сборок обеспечивает 29А по линии +12В. Но, заглянув в даташит, видим, что в одном корпусе находятся два диода по 10А каждый. Учитывая что таких сборок две получим максимальный ток в 20А ! Несколько странное решение. Забегая вперёд скажу, что при тестировании на 30А они не взорвались и пациент остался жив
. Выходные конденсаторы: два по 2200мкф 16В.
По пятивольтовой линии, так же как и в 12В, стоят две сборки
STPS3045 в сумме обеспечивающие ток до 30А. Выходные конденсаторы: 3300мкФ + 1000мкФ 10В.
Линия 3.3В берётся с одной 5В обмотки трансформатора, т.е. для получения 3,3В используется один полупериод 5В. Далее выпрямляется диодной сборкой
STPS4045, но здесь эти 2 диода включены параллельно и в сумме обеспечивают ток 40А, что более чем достаточно. Выходные конденсаторы:3300мкФ+3300мкФ 6,3В.
Слева дроссель групповой стабилизации 5В и 12В. Справа дроссель для 3.3В.
А вот и сама плата управления:
Имеем две микросхемы и три подстроечных резистора. Ш ИМ-контроллер с загадочной маркировкой DWA105 N161 и четыре компаратора в одном корпусе LM339AN. Опытным путём выяснили, что правый подстроечник регулирует напряжения 5В и 12В. А вот два соседних на напряжения никакого влияния не оказывали, есть предположение, что они регулируют порог срабатывания защиты по току.
А вот и датчик температуры для вентилятора:
(кликните по картинке для увеличения)
Это тот, что белый. Точнее он прижат к радиатору белым пластмассовым корпусом, что обеспечивает хороший контакт термодатчика к радиатору и положительно сказываться на реакции вентилятора на нагрев радиатора (впоследствии в этом убедились).
Вот ещё интересный момент:
(кликните по картинке для увеличения)
Видим две перемычки (на плате обозначаются как Rxxx). В красном кругу это ещё одна и та же точка – линия +12В, а с другой стороны каждой из них уже мы имеем 12V1 и 12V2
. Единственное, что стоит отметить, что эти перемычки используются как шунты для измерения тока по каждой из полученных линий .
Ну и в завершении поверхностного осмотра вид печатной платы снизу:
(кликните по картинке для увеличения)
Даже кое-какие элементы присутствуют.
Ну а теперь перейдём к самой вкусной части – к испытаниям. Скажу сразу, что к большой точности при испытаниях не стремились, ввиду отсутствия материалов и времени, но получить представление о БП можно.
Вот собственно полигон во всей красе
:
(кликните по картинке для увеличения)
Немного про методику испытаний: основной нагрузкой были мощные переменные резисторы(3 штуки по 2.2 Ом), способные впаралель съесть 30А не напрягаясь – они и были нагрузкой для линии 12В. Для 5В использовались 4 резистора типа ПЭВ на 50 ватт номиналом 1 Ом – таким образом можно получить до 20А. 3.3В нагружались парой резисторов (белые внизу) по 25Вт и номиналом 1,2Ом, что давало ток около 6А и на протяжении всего процесса нагрузка не менялась. Всё равно не многие современные системы нагружают линию 3.3В значительно больше.
Измерение проводилось вот этим: советский осциллограф типа С1-122А и профессиональный мультиметр UT70B:
(кликните по картинке для увеличения)
Сначала нагрузили +5В на 5А и начали плавно увеличивать нагрузку на линию +12В до 30А . Получили вот такую картину:
Видно, что напряжение +12В держится очень хорошо и практически на любой нагрузке не выходит из 2% (только к 30А немного перевалив за 2%), при том что допустимо 5%. При этом напряжения +5В с ростом нагрузки незначительно повышалась – с 4.97В в минимуме до 4.99В при 30А. Напряжение по линии 3.3В было практически неизменным и равнялось 3.250В. К слову: при 30А БП уже выдавал почти 400 ватт.
Далее увеличиваем плавно (по 5А
)нагрузку на линии +5В до 20А (больше не было резисторов
) и по необходимости уменьшаем нагрузку по линии +12В, чтобы суммарная мощность не превышала 390-400 ватт. Получаем вот это:
Из первого графика видно, что с увеличением тока резко падает напряжение по +5В и уже при 20А достигает пороговых 4.75В (5%). Если поднимать дальше (а можно до 26А), то барьер был бы преодолён. 3.3В следуют за +5В, но не так резво и в результате не выходят за допустимые рамки. Ну а +12В наоборот тихо приближаются ровно к 12В.
Далее нагружаем +5В на 20А. И будем поднимать нагрузку по линии +12В до возможного максимума в 23А (при этом получим около 400 ватт):
Видно, что при большой нагрузке на линию +5В и малой нагрузке на линию +12В последняя несколько завышается, но при этом находится в пределах допустимых норм. При этом напряжение по линии +5В было в районе 4.75В, а по линии 3.3В – 3.160В
При всех режимах тестирования велось наблюдение за уровнем пульсаций по линиям 3.3В, +5В и +12В. По линии 3.3В пульсаций замечено не было. Линия +5В тоже хорошо держалась и при максимальном токе(20А) наблюдалось вот такое:
Использовался щуп с делителем 10, поэтому клетка в 5мВ соответствует пульсации в 50мВ, но на фотографии видна просадка не более в половину клетки(и то в момент переключения транзисторов). Так что здесь всё в пределах нормы (по +5В не более 50мВ).
Вот по +12В более красивая (глазу
) картинка. Была снята при максимальном токе в 30А:
(кликните по картинке для увеличения)
Здесь пульсации достигли уровня 80-90мВ (почти две клетки), что в принципе не приятно, но всё же меньше максимально допустимых 120мВ.
Все, что тестировалось выше по времени длилось не больше 1-2 минут на каждый тест. Под конец решили нагрузить его подольше. Итак: +12В – 24А, +5В – 10А, 3.3В – 6А. В сумме получим около 350 ватт. Через 5 минут работы вентилятор уже ощутимо шумел, причём в дальнейшем шум больше не поднимался. Стоящий в 3-х метрах типичный компьютер с типичным корпусом за 28$ шумел всё же больше, но любителям тишины такой расклад конечно же не понравится. После получаса работы (когда ПЭВ’ы уже основательно поменяли цвет
) выдуваемый воздух из БП был чуть тёплый – из чего следует, что вентилятор сильно старается. Читал, в том числе и на этом форуме, что меняют его родной вентилятор на ГласиалТековский 12252BDL и шуметь БП перестаёт. Правда покупка вентилятора обойдётся в кругленькую сумму, поэтому брать или не брать решать вам. К слову у нас в Молдавии из нормальных блоков продают только от Chieftec, и например аббревиатуры “FSP и ко” многие конторы, торгующие комплектующими, и не слышали.
В завершении: мою систему(в максимальном разгоне) данный БП тянет на ура(напряжения по основным линиям такие же как и при холостом ходе
) и при этом не особо шумит. Выше я уже говорил, что предыдущий БП заметно проседал по линии +12В в аналогичных условиях.
Типа вывод: тестирование показало, что действительно данный БП любит нагрузку в 12В и прекрасно (хотя диодные сборки на 20А настораживают) с ней справляется на максимальных токах. При этом показывает посредственные результаты по линиям 3.3В и +5В, что в принципе в наше время особо расстраивать не должно. Немного шумноват.
Если есть вопросы то можно заглянуть
сюда .
Спасибо Тихонюку Николаю за оказанную помощь в проведении тестирования.
Лента материалов
Для использования компьютерного блока питания в качестве зарядного устройства автомобильного аккумулятора достаточно поднять выходное напряжение по шине +12 В до 14,2-14,4 В. Зарядка будет производиться постоянным напряжением, меняться будет лишь сила тока по мере заряда аккумулятора, абсолютно так же как и в борт сети работающего автомобиля.
Выходное напряжение в блоке Delta dps-400sb-b можно корректировать с помощью резистора VR501, который находится на отдельной плате модуля управления.
Без дополнительных изменений, напряжение блока по шине +12 В регулируется лишь в небольших пределах 11,34 – 13,5 В. При попытке поднять напряжение выше 13,5 В — срабатывает защита от превышения напряжения и блок останавливается.
Для отключения супервизора (мониторинга выходных напряжений и тока) необходимо провести все лишь парочку простых манипуляций:
1. Перекусываем 15-ю ножку, идущую от основной платы к модулю управления.
2. Ставим перемычку на основной плате блока от 15-го вывода (который шел на модуль) к первому (или второму) выводу.
Таким образом, 15-й вывод мы отключили от модуля управления и посадили на минус. После таких манипуляций блок будет включаться сразу при включении в сеть. Можно проверить диапазон регулировки напряжения, сейчас он составляет 11,33 – 13,84 В.
Для небольшого сдвига диапазона регулировки напряжения необходимо уменьшить сопротивления резистора R503 (имеет маркировку 2321 – сопротивление 2,23 кОм), меняем его на резистор сопротивлением 2 кОм. Этот резистор находится на модуле управления, надо учесть, что существуют разные ревизии модулей, которые немного отличаются расположением элементов. Нужный резистор выделен желтой рамкой.
Что бы далеко не бегать и не искать в закромах новый cmd резистор на 2 кОм, можно снять его с обвязки супервизора, который уже отключен. ( R613; маркировка 202). Но тут кроется нюанс, в некоторых версиях платы модуля, этот резистор имеет сопротивление всего 1 кОм. В общем, если резистор подходит — ставим, нет – покупаем новый на 2 кОм и заменяем R503.
После уменьшения резистора R503 до 2 кОм, мы имеем на выходе уже немного другие значения напряжения, доступный диапазон регулировки 12,06 – 15,30 В.
Выставляем выходное напряжение на уровне 14,4 В. Зарядное готово! Важно помнить, что блок после переделок боится короткого замыкания и переполюсовки!
Для дальнейшего использования такой зарядки лучше всего снабдить ее защитой от переполюсовки и короткого замыкания на полевике.
Зарядное устройство из блока Delta dps-400sb-b (Chieftec GPS-450AA-101A)
Сегодня мы продолжаем переделку очень неплохих компьютерных блоков питания в зарядные устройства. На повестке дня у нас Delta dps-400sb-b, именно такой блок Сергей Иванов из Перми захотел превратить в зарядное устройство, благодаря нашим подсказкам процедура заняла всего полчаса. И так, поехали!
Немного о самом блоке Delta dps-400sb-b.
Очень неплохой и мощный блок питания, но имеет на борту дебильнейший супервизор DWA105, который мониторит не только напряжения по всем шинам, но и производит контроль тока! Информации по супервизору DWA105 практически нет, но распиновка и назначение выводов совпадает с WT7525-161. Ш ИМ находится в горячей части на отдельной небольшой плате. Еще надо учесть, что Delta dps-400sb-b это практически точная копия блоков:
При переделке вышеописанных блоков, можно использовать следующие инструкции.
DELTA GPS-400AB — пробит силовой транзистор
Анкета БП: 1. D ELTA GPS-400AB D REV: 01 F 2. G PS-400AP 3. Предохранитель в обрыве. 4. P FC вроде нет 5. Два входных кондера CapXon 560мкф х 200В 6. Варисторы есть, испарившихся не заметил 7. Интегральный диодный мост: U8KBA80R 8. В высоковольтной части два транзистора: ST W9NK90Z он же (9nk90z) 10. В низковольтной части из-за плотного монтажа и обильного клея ничего нельзя разглядеть. кроме одного 2045CT 11. микрухи: UC3843BN в силовой. D WA102 в низковольтной 12. Дежурка собрана на полевике (маркировка залита клеем) 15. Результаты внешнего осмотра: — Сильные потемнения вокруг радиаторов в силовой и низковольтной части. — В выходной части вздутые конденсаторы: C904 = 16В x 2200мкф, c103, c102, c302 = 6.3В x2200мкф 17. из схем вроде как rom.by/files/sunny_atx230.rar ближе.
Напряжения между общим и: 12В = 94 Ом, 5В = 30 Ом, 3.3В = 50 Ом.
Силовой транзистор W9NK90Z оказался пробит в КЗ по всем линиям.
Вопросы: 1. На одном транзисторе без нагрузки смогу ли я проверить, стартует бп или нет? 2. Транзистор новый стоит 100р и ехать за ним далеко, а в ближайших 15км нет. кроме W9NK90ZFP у которого рассеивание 30Вт можно ли заменить на такой? 3. Можно ли без изменеия схемы вместо двух W9NK90Z поставить например другой полевик на меньший ток/напряжение и без стабилитрона, и для себя знать что БП стал мощностью на 250Вт )) 4. Что могло еще выйти из строя или являться причиной выхода из строя этого транзистора? или это типовуха, поменять этот транзистор и всё будет ок?
Заменил UC3843 не глядя (благо она стоит всего 20руб). Поставил новый 9NK90 (заменил пока только один).
При замыкании PS-ON на выходе напряжения не появляются даже на мгновение. Заметил что на выходе появляются на мгновение напряжения в момент подключения БП в сеть.
Не очень тщательная проверка (без выпаивания) обвязки ШИМ на SMD не выявило КЗ, или чего-то подозрительного.
Что еще можно проверить или что отследить?
оказывается второй силовой полевик тоже мертв, хотя звонился без выпаивания правдоподобно Выпаял его, БП стартует на одном полевике. на +12 при этом 11.61В.
P. S. Это получился самый рекордный по цене ремонта БП. в 220руб деталей.
БП вернулся, отработав почти 3 года. В силовой части всё исправно, а выходной надулись несколько конденсаторов (которые не менял)
Сегодня БП снова вернулся, не включался уходил сразу в защиту. Вздулся один конденсатор на выходе, в линии 12В номиналом 16Вх1000. ( Ранее не менялся) После замены снова в строю.
Было чинил несколько таких блоков, хорошо сделаны, у одного как сейчас помню внутри была вся плата с видимым перегревом, поинтересовался у бывшего владельца, он говорит что не жалел, не хило его нагружал, долго он и держался, но в итоге сдался
, пару раз ещё и послужил мне донором
После замены одного конденсатора на выходе по линии 12В. Решил отремонтированный БП потестировать. Подключил к плате на S775 с кор два дуо. Включаю тестовый стенд. и слышу от БП исходит негромкий свист, примерно как телевизоры старые свистели при работе. И примерно через две минуты БП отключился и перестал реагировать на включение, отключил от платы, проверил что дежурка 5В есть и PS-ON есть, но БП перестал реагировать на замыкание PS-ON. Полежал он какое-то время обесточенным, подключаю его в розетку, щупы вольтметра в 12В и замыкаю PS-ON старта не происходит, но виден кратковременный скачек показаний вольтметра до 12В и уход в защиту. Разобрал БП, проверил с выпайкой силовые транзисторы, транзистор тестером они определяются как рабочие.
Выпаял диод шотки STPS20S100CT на выходе в линии 12В, транзистор тестером определяется как исправные 2 диода. Мультиметром в режиме диода тоже. В режиме омметра показывает странное: красный щуп в центре, черный на крайние: 25.7МОм и черный щуп в центре, красный на крайние: 438КОм. Нормально ли это? или он пробился?
Такогоже номинала у меня нет чтобы проверить, есть пачка новеньких SBL3040CT они звоняться в режиме омметра тоже странно, красный щуп в центре, черный на крайние: 9.1КОм и черный щуп в центре, красный на крайние: 3.7КОм. А Б/у f12c20c что диодной прозвонкой что мультиметром звонится только в одну сторону. Я почему спрашиваю. просто помню был диод пробитый мультиметром звонился 40Ом в обе стороны, а в режиме диодной прозвонки и транзистор тестером определялся как исправный диод.
Сопротивление между общим и: 12В = 94 Ом, 5В = 30 Ом, 3.3В = 50 Ом. т.е. такое же как было изначально. На ШИМ UC питание 7.5В приходит.
Не пойму куда копать в этом случае. если ранее БП уходил в защиту из-за вздутого кондера на выходе, после замены и включения без нагрузки показал что он работает, что еще могло с ним произойти, куда копнуть может кто сталкивался с подобным?
И вопрос, для повышения уровня собственного образования, 100вольтный диод установленный в выходных цепях 12В, можно заменить на диод меньшего напряжения например 20 или 40В? ведь там вроде как не должно быть напряжения под 100В? и не должно превышать 12В.?
