Как запускать команды пинг и трассировку

Как работают Tracert и Traceroute

Поскольку есть множество возможных причин неполадок в сети, наличие знаний и инструментов для их устранения поможет вам существенно сэкономить время.

Один из наиболее распространённых и удобных инструментов, которые используются для этой цели, – это Tracert или Traceroute. В этой статье мы рассмотрим, как работают эти команды, за что они отвечают и чем отличаются.

• Что такое Tracert и Traceroute
• Что такое трассировка
• Как работает трассировка
• Как работает Traceroute / Tracert
• В чём заключаются отличия Tracert от Traceroute
• Как использовать Tracert / Traceroute
• Как расшифровать выводы Tracert и Traceroute

Что такое Tracert и Traceroute

Traceroute и Tracert – это сетевые утилиты, которые используются для определения маршрута (пути), по которому пакеты данных передаются от одной точки к другой в интернете или других IP-сетях. Они помогают пользователям и сетевым администраторам анализировать, как именно данные передаются от исходного компьютера к целевому устройству, и выявлять возможные проблемы в сетевой инфраструктуре.

Хотя у этих команд и разные названия, они выполняют аналогичные функции в зависимости от операционной системы – Tracert в Windows и Traceroute в Linux и MacOS. Они позволяют отслеживать маршрут, который данные проходят от отправителя к получателю. Это особенно важно в условиях сложных сетевых инфраструктур, где данные могут проходить через множество промежуточных устройств: например, маршрутизаторов, коммутаторов и файрволов.

В отличие от команды Ping, которая может лишь указать на наличие проблемы в сети, Traceroute и Tracert помогают точно определить, где именно возникла проблема. Они стали неоценимыми инструментами для администраторов сетей, потому что помогают им быстро локализовать и устранить неполадки.

Что такое трассировка

Трассировка (а точнее распределённая трассировка) представляет собой критически важный инструмент для анализа и управления сложными информационными системами, особенно когда дело доходит до микросервисных архитектур.

Она позволяет отслеживать жизненный цикл запроса в распределённой системе, начиная от момента его поступления и заканчивая завершением обработки. Это достигается за счёт сбора и анализа данных о том, как запрос перемещается и обрабатывается через различные службы, которые могут быть работать независимо друг от друга.

Если журналирование фиксирует конкретные события – например, доступ к базам данных или запись файлов, – то трассировка создаёт связанную картину всех событий в ходе обработки запроса. Трассировку можно сравнить с интерактивной картой, которая показывает путь вашего запроса через систему. Она объединяет фрагменты информации из журналов разных служб в цельную картину, позволяя пользователям лучше понять взаимосвязь между различными компонентами системы и выявить слабые места.

Каждый этап трассировки детально показывает, через какие этапы прошёл запрос, сколько времени заняло каждое действие и общее время, необходимое для обработки запроса. В то время как журналы предоставляют детали о действиях, выполняемых каждым сервисом, система трассировки предлагает полную карту всех событий, начиная с первоначального запроса.

Таким образом, трассировка не просто предоставляет данные о событиях в системе, она создаёт полный путеводитель по жизненному циклу запроса, который помогает разработчикам распознавать проблемы с производительностью и эффективно реагировать на них.

Как работает трассировка

Перед началом работы с трассировкой стоит разобраться в структуре монолитных или микросервисных приложений.

Монолитные приложения создаются как единая блочная структура, где все функции приложения тесно связаны и работают как одно целое. В отличие от них, микросервисные архитектуры состоят из отдельных, независимо функционирующих модулей или служб, каждая из которых отвечает за отдельную функцию в приложении и часто поддерживается отдельной командой разработчиков.

Микросервисные архитектуры стали основой многих современных приложений, поскольку они облегчают масштабирование, тестирование и быстрое внедрение обновлений. Эта модульность также помогает предотвратить возникновение единой точки отказа, повышая надёжность системы.

Однако диагностика проблем в микросервисных приложениях – это довольно трудная задача из-за их разнообразия и сложности взаимодействий между отдельными сервисами, а также множественных связей между службами, которые могут участвовать в обработке одного запроса.

Трассировка позволяет разработчикам визуализировать весь путь запроса от фронтенда к серверным процессам, тем самым точно локализуя места сбоев или узкие места в производительности. При отправке запроса пользователем, например, через веб-форму, система трассировки генерирует уникальный идентификатор, который присваивается запросу. Этот идентификатор помогает отслеживать каждый шаг обработки запроса, что значительно упрощает процесс устранения неполадок.

Для сбора данных о маршруте запросов в сети и используются такие инструменты, как Traceroute и Tracert. Эти утилиты позволяют выявлять маршруты прохождения данных в сети, что полезно не только для диагностики сетевых проблем, но и для анализа производительности сетевой инфраструктуры.

Как работает Traceroute / Tracert

1. Утилита использует определённый протокол для отправки последовательности IP-пакетов (UPD или ICPM).
2. По умолчанию количество пакетов ограничено и равно 3.
3. Каждый следующий пакет отправляется с увеличением времени жизни TTL (Time To Live) на 1. Так, у первого пакета TTL=1, у второго – TTL=2 и так далее.
4. При передаче от одного маршрутизатора к другому TTL каждого пакета уменьшается на 1, чтобы предотвратить возможное бесконечное перемещение пакета между маршрутизаторами.
5. Когда TTL пакета достигает нуля, маршрутизатор уничтожает пакет и отправляет обратно сообщение об ошибке.

Этот путь помогает утилите определить каждый маршрутизатор на пути к назначению, поскольку каждый из них отклоняет пакет и отвечает на него.

В чём заключаются отличия Tracert от Traceroute

Хотя Tracert и Traceroute выполняют схожие функции, их реализация в различных операционных системах отличается по методам и протоколам.

Tracert

Tracert – это утилита, которая использует протокол ICMP (Internet Control Message Protocol) для отслеживания пути пакетов данных.

Процесс начинается с отправки ICMP-пакета с начальным TTL (Time to Live) равным 1. TTL – это условных счётчик на каждом маршрутизаторе, который уменьшается на единицу при каждом переходе пакета от одного устройства к другому.

Когда TTL достигает нуля, маршрутизатор, обработавший пакет, не отправляет его дальше, а возвращает исходному хосту сообщение ICMP «Time Exceeded», что позволяет Tracert зарегистрировать устройство как промежуточный пункт (хоп).

Traceroute

Traceroute отправляет несколько UDP-пакетов с последовательно увеличивающимися значениями TTL (начиная с 1 и далее). Как и в случае с Tracert, каждый маршрутизатор уменьшает TTL на 1, и при достижении нуля отправляет обратно ICMP сообщение «Time Exceeded».

Ключевое отличие состоит в том, как Traceroute определяет достижение конечной цели: когда UDP-пакет достигает целевого хоста, последний обычно отвечает сообщением «Destination Port Unreachable» из-за того, что целевой порт (обычно редко используемый порт, например, 34434) закрыт. Это сообщение означает, что пакет достиг своего конечного пункта.

Как использовать Tracert / Traceroute

Утилита Tracert (Windows)

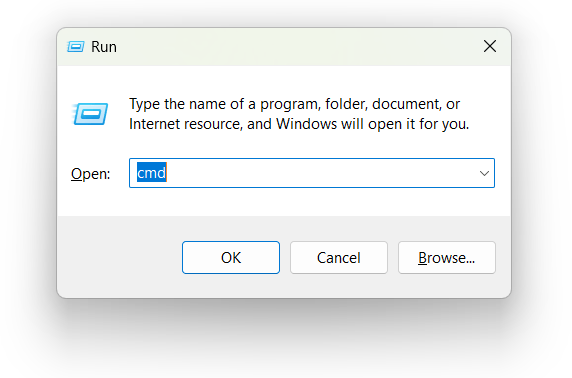

1. Нажмите клавишу Win, чтобы открыть меню «Пуск».
2. Введите cmd в поисковой строке и выберите «Командная строка» в результатах поиска.
3. В открывшемся окне командной строки введите tracert, затем добавьте доменное имя или IP-адрес цели. Например:

4. Нажмите Enter, чтобы выполнить команду и начать трассировку.

Результат будет примерно следующим:

Вы также можете включить добавить к команде Tracert различные дополнительные параметры, которые помогут уточнить и улучшить результаты вашей трассировки.

Ниже приведены примеры некоторых параметров для этих команд:

Утилита Traceroute (Linux и macOS)

1. Зажмите сочетание клавиш Ctrl + Shift + T, чтобы открыть терминал.
2. Введите команду traceroute, затем добавьте доменное имя или IP-адрес цели. Например:

3. Для запуска процесса нажмите Enter.

Результат будет примерно следующим:

Вы также можете включить добавить к команде Traceroute различные дополнительные параметры, которые помогут уточнить и улучшить результаты вашей трассировки.

Ниже приведены примеры некоторых параметров для этих команд:


Как расшифровать выводы Tracert и Traceroute

После запуска команды Tracert или Traceroute, система отобразит результаты в форме строк. Отчёт может выглядеть по-разному в зависимости от используемой операционной системы, но обычно он содержит аналогичные данные.

Стандартный отчёт по результатам Tracert или Traceroute состоит из нескольких строк, где каждая строка соответствует одному прыжку (хопу) пакета к конечному хосту. Эти строки поделены на столбцы, в которых отображена различная информация.

Рассмотрим подробнее, что представляет собой каждый столбец и какие детали он содержит:

• Номер прыжка указывает, какой по счёту сделанный прыжок (хоп).
• Имя хоста/IP-адрес указывает IP-адрес или имя хоста устройства на определённом переходе.
• RTT – это время приёма-передачи. Благодаря ему можно узнать, сколько времени потребовалось каждому пакету, чтобы достичь определённого IP-адреса и вернуться обратно.

Если в процессе трассировки время ожидания на каком-то узле превышено, это может указывать на проблему в этой точке или на то, что маршрут выбран неправильно, из-за чего пакет не может достичь конечной цели.

В отчёте это отображается следующим образом:

Таким образом, утилиты Traceroute и Traceroute – это полезные инструменты для диагностики сети. Они могут отличаться в зависимости от операционной системы – Linux и macOS используют Traceroute, в то время как Windows работает с Tracert. Однако общая функциональность и представленная информация в отчёте схожи.

Надеемся, что эта статья помогла вам понять, что это за команды и как сделать трассировку.
