Не работала дежурка, на линии +5VSB было 2,5 вольта, при выключении из розетки напряжение приходило в норму, пока конденсаторы заряжены. Исправлено заменой ШИМ, правда оригинальную микросхему не нашёл, вместо LD7535 поставил SG6848.
Сейчас занижено PS-ON – 2,32 вольта. После замыкания контактов включения на материнской плате PS-ON не восстанавливается. Подскажите что смотреть и откуда вообще берётся этот сигнал?
Схема блока находится здесь ссылка скрыта от публикации CFT-750-1200G-DF.pdf
А может, кондер по дежурке сперва заменить, а потом уж и шимками махаться?
При выходе из строя шимки, вряд ли на выходе вообще будет напряжение.
Дежурка стала работать после замены ШИМ. Кондесаторы проверял, вроде нормальные.
Посмотри сюда: ссылка скрыта от публикации
Турбийон, вообще-то сигнал PSON предназначен для включения блока питания. Выдаёт его материнская плата. Включение блока происходит когда PSON низкого уровня, т.е. ноль вольт, когда высокого, блок не включается.
Для включения блока без материнской платы достаточно замкнуть на землю контакт разъёма, на который приходит сигнал. А теперь объясните, что происходит с блоком, “PS-ON не восстанавливается” как-то расплывчато.
Поменял все электролитические конденсаторы в дежурке. Изменений нет.
tersink, а откуда материнка его берёт, от батарейки чтоль?
Не восстанавливается – это значит что бы опять на ПС-ОН появились 2 вольта надо выключить блок из розетки и снова включить.
Да, CYB, в моём блоке нет конденсаторов 1мк/450В. Есть 390мк/400В. Но ладно, попробую поменять.
Турбийон, Давай с самого начала, а то я смотрю с теорией у тебя слабовато.
Какое сейчас напряжение дежурки с нагрузкой и без? Подключи резистор 5-7 ом между проводом Vsb и землей, к материнке блок не нужно подключать.
измерь и выложи результат.
dr.VASYA, исполнено. Резистор – 6,6 ома, напряжение – 5,17 вольта, ток – 0,69 ампер, из блока доносится очень тихий свист. При отключении резистора свист пропадает, напряжение не меняется.
К.Н.В., в твоей ссылке дежурка не стартует. У меня этот этап пройден.
Турбийон, Теперь, не подключая к мамке, подключи нагрузку к линиям +5 и +12 (можно несколько старых винтов повесить) и замкни PCON на землю.
Блок должен запуститься.
Блок питания постоянно выдаёт дежурное напряжение 5VSB, за счёт которого материнская плата включает основной преобразователь блока.
Ещё раз повторю, сигнал включения низкого уровня. Если при низком уровне не запускается блок, то он неисправен.
К.Н.В., в твоей ссылке дежурка не стартует. У меня этот этап пройден.
Ссылка дана не для того чтобы,а потому,что в этом БП используется схема APFC. Из за неисправности в ней может выйти из строя дежурка, а также не корректная работа всего БП. Следует проверить работу APFC.
Неисправный блок питания при ремонте компьютера зачастую просто заменяют новым. Это быстрое решение проблемы, но цена такого ремонта высока, да и хорошо заработать мастеру при этом не получится – просто замена блока больших денег не стоит. В любом сервисном центре, как правило, гора неисправных блоков питания, которые могут быть отремонтированы или послужить «неиссякаемым» источником запасных элементов. Сам ремонт блока задача, вполне решаемая и по плечу даже среднему ремонтнику.

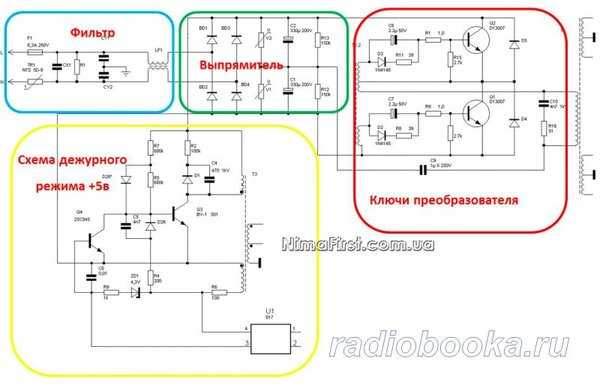

Основные узлы блока питания
Состоит блок питания компьютера из двух основных половин. Первая часть гальванически связана с питающей сетью и содержит фильтр, выпрямитель, схему источника питания дежурного режима, транзисторные ключи преобразователя. При ремонте этой половины нужно соблюдать необходимые меры безопасности!
Также, здесь подключается схема коррекции фактора мощности (PFC), если предусмотрено ее использование.
Вторая часть включает в себя выпрямители и фильтры выходных напряжений, схему управления и стабилизации на микросхеме ШИМ-контроллера, выпрямитель и стабилизатор напряжения дежурного режима. Эта часть схемы развязана от питающей сети, поэтому работа с ее элементами безопасна.
Отделяют части три импульсных трансформатора. Силовые элементы схемы размещены на двух радиаторах охлаждения.
Общее представление о компьютерном блоке питания получили, переходим к практике.
Поиск неисправности в блоке питания компьютера лучше производить в определенном порядке. Поэтому разделим действия на шаги, которые в результате приведут к определению и устранению поломки. Даже если на одном из этапов будет найдена неисправная деталь, нужно пройти все шаги до последнего, на котором и включим блок для проверки.
Разберите блок, снимите плату и разрядите конденсаторы сетевого выпрямителя лампой накаливания.
Начинаем с внешнего осмотра. На этом этапе выявляются вздутые конденсаторы, сгоревшие элементы схемы – варисторы, резисторы. Также нужно внимательно осмотреть плату с обратной стороны для выявления плохой пайки или подгоревших участков. Обнаруженные детали заменяются, плата очищается и пропаивается. Соблюдайте полярность при установке элементов.
Проверьте, насколько легко вращается вентилятор охлаждения, зачастую именно он является причиной перегрева блока.
Проверяем сетевой предохранитель, диоды моста выпрямителя. Если предохранитель сгоревший, в цепи есть короткое замыкание, которое нужно найти и устранить. Для этого проверяем отдельно каждый диод моста выпрямителя. Помните, диод может быть не только пробит, но и иметь незначительную утечку в обратном направлении – при проверке отпаивайте один контакт элемта.
Исправный мост должен иметь бесконечное сопротивление на входе. На выходе моста, при подключении тестера, сопротивление должно измениться от низкого до высокого. Это происходит из-за заряда подключенных параллельно конденсаторов.
Шаг 3, если есть схема активного PFC
Транзисторы ключей схемы PFC (см. схему в первой части) подключены через дроссель параллельно выпрямителю напряжения сети. При пробое транзисторов вход оказывается закороченным и сгорает предохранитель. Как правило, вместе с ключами выходят из строя резисторы, подключенные к затворам и микросхема PWM-контроллера. Как проверить работу схемы PFC, рассмотрим ниже.
Проверяем транзисторы ключей преобразователя. Транзисторы подключены таким образом, что пробой одного из них может не вызвать замыкания питания и сгорания предохранителя, при этом блок питания просто не запускается.
Причиной неисправности в этом узле часто служат электролитические конденсаторы, подключенные к базе. При их утечке или потере емкости, транзистор переходит из ключевого режима работы в усилительный, что вызывает перегрев элемента.
Эти элементы и конденсатор, обозначенный синим кругом на схеме выше, также являются причиной потери выходной мощности блока питания компьютера. При этом подключенный к системной плате блок не запускается, а без нагрузки работает. Из-за неисправности этих конденсаторов повышаются пульсации на выходе блока питания, что приводит к перезагрузкам и сбоям в работе системы. Эти элементы нужно обязательно выпаивать и проверять.
Если пробиваются транзисторы ключей, резисторы и диоды, подключенные к базе, часто также сгорают.
Неисправность, рассмотренная в предыдущем шаге, зачастую вызвана завышенным напряжением питающей сети. Источник питания +5в дежурного режима работает постоянно и из-за скачков напряжения страдает первым. Наступила очередь его проверки.
При пробое силового транзистора нужно проверить, а лучше вообще заменить на заведомо исправные все полупроводниковые элементы схемы – транзисторы, диоды, оптопару. Затем проверяем все резисторы и конденсаторы, выпаивая их по очереди. Почему все?
Это очень капризная и важная часть блока питания, от нее запитана микросхема ШИМ-контроллера и схема включения материнской платы. При выходе источника из режима стабилизации, на эти узлы подается завышенное напряжение, что в лучшем случае приводит к сгоранию ШИМ-контроллера блока, а в худшем – потере материнской платы.
Второй случай, когда источник не запускается, +5 дежурного на выходе просто нет. Начальное напряжение для запуска схема получает через резисторы, подключенные к +310в. Зачастую они подгорают, изменяя значение своего сопротивления на гораздо большее, хотя внешне выглядят исправными. Учитывая высокие значения сопротивления резисторов при проверке детали нужно обязательно выпаивать.
Схема также может не запускаться из-за замыкания или перегрузки выходных цепей. Виновником этого может быть пробитый диод выпрямителя, сгоревший ШИМ-контроллер или устанавливаемый в качественных блоках питания защитный стабилитрон.
Всегда проверяйте конденсатор, обозначенный на схеме выше восклицательными знаками. От его исправности зависит значение выходного напряжения блока питания, а расположен он в зоне с повышенной рабочей температурой. Если в схеме блока не установлен защитный стабилитрон, именно из-за этого конденсатора выходит из строя материнская плата.
Переходим к выпрямителям выходных напряжений. Выпрямители собраны на спаренных диодах, проверяем от центрального вывода оба крайних на наличие пробоя. Нужно обязательно проверить все элементы схемы стабилизатора 3.3в, потому что блоки с микросхемой ШИМ-контроллера TL494 не имеют обратной связи для контроля этого выхода. Блок питания будет запускаться вхолостую, но не работать под нагрузкой.
Также проверьте диоды выпрямителей для напряжений -5в, -12в. Учитывайте, что каждый выход блока нагружен низкоомным резистором, если появились сомнения в исправности одного из диодов, элемент лучше выпаять.
Добрались до микросхемы ШИМ-контроллера. Возможности проверки исправности микросхемы без включения блока питания ограничены. Но, если в шаге 5, были обнаружены какие либо неисправности, а тем более, если при внешнем осмотре найден сгоревший резистор в цепи питания ШИМ-контроллера, микросхему нужно заменить заведомо исправной.
Выходы микросхемы подключены к двум транзисторам (C945 или 2N2222), если меняете микросхему, проверьте их также.
После устранения всех неисправностей обнаруженных в предыдущих шагах, блок можно подключить к питающей сети, конечно при соблюдении всех мер предосторожности.
Если при подключении сгорел сетевой предохранитель – возвращаемся к шагу 1 и следующим, чтобы найти пропущенную неисправность.
Измеряем значение напряжения дежурного режима +5в на 9 (фиолетовый) контакте разъема. Подключаем нагрузку, подойдет резистор сопротивлением 3-4Ом мощностью около 7Ватт. Снова измеряем напряжение.
Если блок питания выдает заниженное значение (4.3в – 4.8в) нужно заменить оптопару, TL431 и электролитические конденсаторы схемы стабилизатора. Напряжения нет вообще, повторяем шаг 5.
При нормальной работе источника дежурного питания, напряжение на входе PS ON (14,зеленый) в пределах 2.3-5в, на остальных– 0в. Замыкаем 14 и 15 контакты перемычкой, блок должен запуститься.
Если старта не произошло, возвращаемся к шагу 4. Возможна ситуация, когда блок питания запустился на короткий промежуток времени, при этом дернулся вентилятор. Это происходит при неисправности выходных выпрямителей или микросхемы ШИМ-контроллера, снова проходим шаги 6 и 7.
Для блоков с системой активной PFC на этом этапе нужно проверить работоспособность схемы. Измеряем напряжение на конденсаторе сетевого выпрямителя, схема PFC поддерживает его значение в пределах 380-400в, если прибор показывает 310в – схема не работает и нужно повторить шаг 3.
У запущенного блока измеряем напряжение на выходе PG (8, серый), правильное значение +5в. Затем проверяем все выходные напряжения – +12в, -12в, +5в, -5в, +3.3в. Нагружать при тестировании все выходы блока было бы правильно, но часто проблематично. Поэтому можно ограничиться нагрузкой каждого выхода по-отдельности. Для нагрузки можно использовать автомобильные лампы накаливания подходящей мощности.
Компьютер после ремонта блока питания обязательно нужно тестировать в течение 3-6 часов.
В заключение дадю несколько советов по доработке БП, что позволит сделать его работу более стабильной:
во многих недорогих блоках производители устанавливают выпрямительные диоды на два ампера, их следует заменить более мощными (4-8 ампер);
диоды шоттки на каналах +5 и +3,3 вольт также можно поставить помощнее, но при этом у них должно быть допустимое напряжение, такое же или большее;
выходные электролитические конденсаторы желательно поменять на новые с емкостью 2200-3300 мкФ и номинальным напряжением не менее 25 вольт;
бывает, что на канал +12 вольт вместо диодной сборки устанавливаются спаянные между собой диоды, их желательно заменить на диод шоттки MBR20100 или аналогичный;
если в обвязке ключевых транзисторов установлены емкости 1 мкФ, замените их на 4,7-10 мкФ, рассчитанные под напряжение 50 вольт.
Такая незначительная доработка позволит существенно продлить срок службы компьютерного блока питания.
ЗАПОМНИТЕ!!! Измерять непосредственно на контактах БП с нагрузкой и не доверять программам мониторинга! (у прибора должны быть надлежащего качества и напряжения элементы питания (не аккумы!))
ЗЫ: Взял где взял, обобщил и добавил немного.
ЗЫ3: LF! ,kzl rjgbgfcnf!
Простите за качество некоторых картинок (чем богаты).
Берегите себя и своих близких!
Кнопка включения питания
Существует три основных типа кнопки Power, применявшихся в ПК. Вот как их можно определить:
- Кнопка на передней панели корпуса, контролирующаяся через материнскую плату (БП стандарта ATX и более современные).
- Кнопка питания на передней панели, связанная с сетью переменного тока (устаревшие БП AT/LPX).
- Встроенная в блок питания кнопка, подключенная к сети переменного тока (устаревшие БП PC/XT/AT).
Форм-фактор ATX и более новые версии
Все блоки питания стандарта ATX, либо более поздних версий, используют 20- либо 24-жильные разъёмы для питания материнской платы, посредством которых обеспечивается сигнал PS_ON, который отвечает за включение питания. Данный дизайн предполагает, что питание подводится к материнской плате в standby-режиме, когда компьютер выключен, но кабель питания подключён к сети. Сигнал PS_ON поступает от блока питания к материнской плате через низковольтное соединение с постоянным током, связанное с клавишей Power на передней панели корпуса. В результате, вынесенный на переднюю панель переключатель физически не управляет доступом к сети переменного тока, как это встречается в блоках питания старых стандартов. Вместо этого блок питания работает или отключается в зависимости от статуса сигнала PS_ON, который проходит через основной разъём питания материнской платы. Иногда такой подход называют soft-режимом включения питания (soft-off switch), так как именно так называется данный режим в спецификации ACPI (Advanced Configuration Power Interface), предполагающей прохождение standby-сигнала через материнскую плату на выключенной системе.
Сигналом PS_ON можно управлять либо физически – нажимая кнопку Power на передней панели – либо электронным образом через соответствующие режимы, которые можно включить в BIOS материнской платы. PS_ON – активный низковольтный сигнал, который предполагает, что через коннекторы на блоке питания ток не поступает на материнскую плату (компьютер выключен), когда сигнал PS_ON имеет высокий уровень (равен или превышает 2.0 В).
Это исключает ток +5 VSB (Standby) по проводу pin 9 основного разъёма питания ATX, который поступает всякий раз, когда блок питания подсоединён к сети переменного тока. Блок питания поддерживает сигнал PS_ON на уровне +3.3 В либо +5 В. Данный ток поступает через цепь на материнской плате к кнопке Power на передней панели корпуса. Когда блок питания обнаруживает, что сигнал PS_ON падает до 0,8 В или более низкого напряжения, блок питания и сам компьютер включаются. Таким образом, вынесенная на переднюю панель кнопка Power в системах ATX или более поздних версий управляет лишь низковольтным постоянным током +5 В, что и отличает данные системы от более старых версий, наподобие AT/LPX, где кнопка питания отвечала непосредственно за подключение БП к сети переменного тока.
Ныне использующаяся кнопка включения питания на системах ATX обычно обеспечивает моментальное включение, будучи подключённой к материнской плате через тонкий двухжильный провод. При нажатии на кнопку Power заземляется проходящий через провод ток PS_ON, поступающий от основного 20/24-контактного разъёма на материнской плате, что служит сигналом для включения блока питания и системы.
Внимание! В системах ATX постоянный ток +5 VSB, поступающий через провод pin 9 на основном разъёме питания, всегда получает питание от БП, если блок питания подключён к сети переменного тока, в том числе когда компьютер выключен. В результате, ещё более важно отключать компьютер от сети, прежде чем приступать к работе по замене тех или иных компонентов ПК, чем при работе с более старыми системами, когда это может быть не столь принципиально.
Кнопка включения на системах ATX и более поздних версий, таким образом, может лишь вывести систему в режим “soft-off”, при котором система выключена, но продолжает получать сигнал standby. Некоторые блоки питания ATX оснащены тумблером подключения к сети переменного тока, который находится непосредственно на блоке питания (на задней панели) и позволяет полностью отключить БП от сети. В этом случае, если тумблер установлен в положение OFF, система вообще не получает никакого тока точно так же, как если бы кабель питания был отключён от сети.
Кнопка включения ATX Power Switch (Power_SW)
Кнопка Power на системах ATX устроена таким образом, что материнская плата управляет статусом блока питания. Если система обладает полной поддержкой ACPI, как только вы нажимаете кнопку питания, материнская плата сообщает операционной системе команду корректно завершить работу системы, прежде чем компьютер действительно будет выключен. Однако, если система не отвечает на ваши действия или работает неправильно, вы можете отказаться от цикла завершения работы системы, удерживая кнопку Power в течении четырёх секунд. В этом случае система будет отключена принудительно.
Кнопки питания в системах PC/XT/AT и LPX
Старые блоки питания были напрямую подсоединёны к сети переменного тока. Конструкция была проста, но поскольку блок питания устанавливался справа в задней части корпуса, вам требовалось тянуться, чтобы нажать кнопку включения. Кроме того, подключение к сети напрямую означало, что вы не можете удалённо управлять процессом включения компьютера без использования специальных приспособлений.
Начиная с конца 1980х, в системах с блоками питания LPX начала использоваться кнопка включения, вынесенная на переднюю панель. Эта кнопка по-прежнему отвечала за прямое подключение к сети переменного тока, единственная разница была в том, что она теперь была установлена не на самом блоке питания, а, как правило, находилась на передней панели. Кнопка подсоединялась к блоку питания через 4-контактный провод и разъём на одном из концов провода, выполненный в форме штырька, подключался непосредственно к соответствующему разъёму на блоке питания LPX. Кабель от блока питания до кнопки включения состоял из четырёх проводов, имеющих цветовую маркировку. Кроме того, иногда добавлялся пятый провод для заземления. Кабель, как правило, поставлялся уже вместе с кнопкой включения и имел хорошую изоляцию, чтобы предотвратить удар током.
Такой подход решил проблему с эргономикой: чтобы включить компьютер, вам теперь не требовалось тянуться. Но кнопка включения обеспечивала включение/выключение компьютера механическим способом и не предполагала автоматическое управление питанием компьютера без использования специального оборудования. Кроме того, поскольку высокое напряжение из сети переменного тока подводилось к кнопке по кабелю, проходящему через весь корпус, это приводило к возникновению потенциально опасной ситуации. Некоторые из проводов в любой момент времени были под напряжением, что создавала опасность для пользователя, который мог производить замену комплектующих на выключенном компьютере.
Внимание! Как минимум, два провода в кабеле, связывающем кнопку включения с блоком питания AT/LPX, постоянно находились под напряжением 120/240 В. Вы можете получить удар током, если дотронетесь до оголённых окончаний кабеля, подключённого к БП, даже если система выключена! По этой причине необходимо всегда отключать компьютер от сети, если вы подключаете или отсоединяете провод, который связывает кнопку Power с блоком питания.
Четыре или пять проводов кабеля имели следующие цветовые маркеры:
- Коричневый и синий – провода с такой маркировкой всегда находились под высоким напряжением, даже если компьютер был выключен.
- Чёрный и белый – эти провода пропускают переменный ток, когда кнопка Power нажата и блок питания работает.
- Зелёный либо зелёный с жёлтой полосой – обеспечивают линию заземления. Они должны быть подсоединены к корпусу и отвечают за заземление БП.
На самой кнопке включения клеммы для проводов также обычно имеют цветовую кодировку. В ином случае вы обнаружите, что большинство кнопок имеют по две клеммы, направленные параллельно друг другу, а две расположены под углом. Если клеммы не имеют цветовой маркировки, то синий и коричневый провода подсоединяются к параллельным клеммам, а чёрный и белый – к клеммам, которые расположены под углом друг к другу. Если ни одна из клемм не расположена под углом, удостоверьтесь, что коричневый и синий провода подсоединены к наиболее близко расположенным клеммам на одной стороне тумблера, а чёрный и белый провода – к наиболее близко расположенным клеммам на другой стороне, как показано на следующим рисунке:
Клеммы для подключения проводов на кнопке Power
Внимание! Хотя данная цветовая кодировка и параллельное/угловое расположение клемм встречается на большинстве БП, она не является универсальной на 100%. Существуют блоки питания, в которых не используется подобная схема маркировки проводов и клемм. Можно с уверенностью сказать лишь то, что два провода будут находиться под опасным для жизни напряжением всё время, когда блок питания подключён к сети переменного тока. Независимо от того, что вы делаете, отсоедините кабель питания от сети, прежде чем приступать к манипуляциям с кнопкой питания. Убедитесь, что оголённые провода были закрыты с помощью изоляционной ленты, чтобы исключить любой контакт с ними при дальнейших манипуляциях внутри корпуса ПК.
Когда синий и коричневый провода подключены к одному набору клемм, а чёрный и белый – к другому, кнопка включения и блок питания будут работать должным образом. Если вы неправильно подсоединили провода, то есть риск получить выбитые пробки или даже сжечь тумблер вместе с розеткой на стене в результате короткого замыкания.
Компьютер не включается
Для начала договоримся, что отказ включения компьютера подразумевает, что ничего не выводится на экран. При этом звуки из системного блока могут как присутствовать, так и отсутствовать.
Диагностику необходимо начинать именно с определения типа отказа, что сократит время диагностики и упростит в дальнейшем ремонт. Необходимо выяснить, систематический это отказ или эпизодический.
- Если он будет проявляться хаотично без определенной закономерности (то включается, то нет), то отказ эпизодический, и причину отказа необходимо искать в плохих контактах, пайке, а также постепенном выходе из строя элементов блока питания (старении).
- Если же компьютер стабильно не включается с 1 раза, стабильно выключается в один и тот же момент или не включается вообще — отказ систематический.
Эпизодические отказы диагностировать намного сложнее, фактически в каждом случае рассматривается индивидуальная ситуация. В данной статье мы будем рассматривать только стандартные систематические неисправности.
В независимости от типа отказа первый шаг в любой диагностике — локализация отказа (сужение зоны поиска места возможного отказа). Это связано с тем, что причин одного и того же отказа может быть несколько.
Порядок локализации отказа запуска
- Отключить все узлы, кроме CPU, RAM, блока питания и системного динамика.
- Проверить подключения разъемов и контактов блока питания (все ли доп. разъемы подключены).
- Проверить отсутствие посторонних предметов на плате, которые могут вызвать замыкание, а также в слотах и разъемах; провести визуальный осмотр дискретных элементов.
- Запустить материнскую плату с тестовым исправным блоком питания.
- Слушать звуки системного динамика, проверить вращение всех вентиляторов, включая вентиляторы БП.
- Проверить температуру радиатора кулера процессора, температуру северного и южного моста, температуру силовых дискретных элементов.
Все материнские платы стартуют при наличии 2 сигналов: сигнала замыкания цепи включения (подается на блок питания) и сигнала качественного напряжения (с БП на материнскую плату).
Кроме питающих напряжений БП вырабатывают сигнал Power Good (P.G.) — этот сигнал с уровнем 3–6 В вырабатывается через 0,1–0,5 с после включения питания и показывает, что выходные напряжения БП в норме. При отсутствии этого сигнала на МВ постоянно вырабатывается сигнал Reset, не позволяющий запуститься процессору. Появление сигнала PG заставляет МВ снять сигнал Reset с CPU.
В блоках питания ATX добавлен источник «дежурного» напряжения +5VSB для цепей питания энергопотреблением, который подает на плату незначительный ток. Управляющий сигнал
# (Power Supply On), приходящий с материнской платы при нажатии кнопки питания, запускает блок питания.
на низком логическом уровне, на выход блока питания поступают основные напряжения +5, +3.3, +12, -12 и -5 В. Вместо сигнала PG используется аналогичный сигнал
. В разъеме питания АТХ:
— 8 pin (серый),
— 14 pin (зеленый), +5VSB — малиновый. БП включается при замыкании
Из всего этого следует, что если блок питания не обеспечивает достаточных напряжений на выходе или когда в нем срабатывает защита по перенапряжению, материнская плата не запускается. Это может происходить и из-за короткого замыкания на материнской плате, и в том случае, когда она потребляет очень большой стартовый ток. Известен случай, когда из-за пробоя диода на входе винчестеров Seagate Barracuda 7200.7, который вызывал КЗ, блок питания также не запускался.
Типичные симптомы систематического отказа запуска
