Шаг 2. Делаем окно приветствия пустым (убираем уязвимость 2)

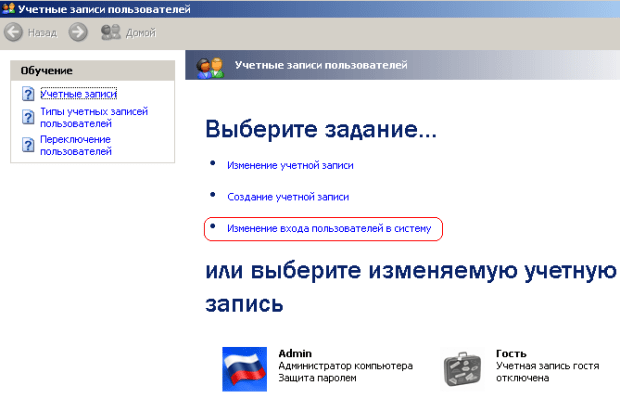

Рис.
19.6.
Окно Учетные записи пользователей
Рис.
19.7.
Убираем флажок Использовать страницу приветствия
Но, это только половина дела. Теперь повысим сети еще на одну условную ступень, сделав оба поля окна приветствия пустыми (
рис.
19.8).
Рис.
19.8.
Обе строки данного окна сделаем пустыми
Выполним команду Панель управления-Администрирование – Локальные политики безопасности- Локальные политики-Параметры безопасности-Интерактивный вход: не отображать последнего имени пользователя. Эту необходимо включить (
рис.
19.9).
Рис.
19.9.
Активируем переключатель Включить
Теперь после завершения сеанса должен угадать не только , но и (
рис.
19.10).
Рис.
19.10.
Обе строки окна приветствия пусты
Выявление сетевых уязвимостей сканированием портов ПК
Злоумышленники используют сканирование портов ПК для того, чтобы воспользоваться ресурсами чужого ПК в Сети. При этом необходимо указать IP ПК и открытый port, к примеру, 195.34.34.30:23. После этого происходит соединение с удаленным ПК с некоторой вероятностью входа в этот ПК.
- TCP/IP port — это адрес определенного сервиса (программы), запущенного на данном компьютере в Internet. Каждый открытый порт — потенциальная лазейка для взломщиков сетей и ПК. Например, SMTP (отправка почты) — 25 порт, WWW — 80 порт, FTP —21 порт.
- Хакеры сканируют порты для того, чтобы найти дырку (баг) в операционной системе. Пример ошибки, если администратор или пользователь ПК открыл полный доступ к сетевым ресурсам для всех или оставил пустой пароль на вход к компьютер.
Одна из функций администратора сети (сисадмина) – выявить недостатки в функционировании сети и устранить их. Для этого нужно просканировать и закрыть (блокировать) все необязательные (открытые без необходимости) сетевые порты. Ниже, для примера, представлены службы /, которые можно отключить:
- – получение информации о пользователях
- – возможность обмена данными по сети между пользователями
- – предоставление клиентам информации о сети
- – получение информации о системе
- – получение информации о сети, такой как текущие соединения
- – получение информации о пользователях, зарегистрированных в данный момент
Просмотр активных подключений утилитой Netstat
netstat обладает набором ключей для отображения портов, находящихся в активном и/или пассивном состоянии. С ее помощью можно получить серверных приложений, работающих на данном компьютере. Большинство серверов находится в режиме LISTEN – ожидание запроса на соединение. Состояние CLOSE_WAIT означает, что соединение разорвано. TIME_WAIT – соединение ожидает разрыва. Если соединение находится в состоянии SYN_SENT, то это означает наличие процесса, который пытается, установить соединение с сервером. ESTABLISHED — соединения установлены, т.е. работают (используются).
Итак, показывает содержимое различных структур данных, связанных с сетью, в различных форматах в зависимости от указанных опций. Для сокетов (программных интерфейсов) допустимы следующие значения состояния
- – Закрыт. Сокет не используется.
- – Ожидает входящих соединений.
- – Активно пытается установить соединение.
- – Идет начальная синхронизация соединения.
- – Соединение установлено.
- – Удаленная сторона отключилась; ожидание закрытия сокета.
- – Сокет закрыт; отключение соединения.
- – Сокет закрыт, затем удаленная сторона отключилась; ожидание подтверждения.
- – Удаленная сторона отключилась, затем сокет закрыт; ожидание подтверждения.
- – Сокет закрыт; ожидание отключения удаленной стороны.
- – Сокет закрыт, но ожидает пакеты, ещё находящиеся в сети для обработки
Что такое “сокет” поясняет
рис.
19.11. Пример сокета – 194.86.6..54:21
Рис.
19.11.
Сокет это № порта + IP адрес хоста
Блок-схема совокупности программ управления TCP
TCP — очень сложный протокол. Он обслуживает поток, он ориентирован на соединение со сложной диаграммой переходов состояний. Он использует управление потоком и контроль ошибок. Он также сложен потому, что действующие коды составляют десятки тысяч строк.
В этом разделе мы представим простейшую блок-схему TCP. Наша цель — показать, как мы можем имитировать основу TCP, представленную .
Рис.
11.13.
Блок-схема TCP
Поскольку в любой момент времени мы можем иметь несколько соединений, сохраняет массивы в форме таблицы. Таблица обычно именуются как ( Рис. 11.14.).
Рис.
11.14.
Общий вид таблицы TCB
Алгоритм работы главного модуля TCP
Этот алгоритм нарисован с помощью символов SDL, которые уже применялись при описании алгоритмов UDP. Такой подход называется автоматным и позволяет отображать алгоритмы в виде переходов от состояния к состоянию конечных автоматов. В дальнейшем при рассмотрении программного обеспечения телефонных станций будет продемонстрировано, как такой подход упрощает программирование. Там же будет рассмотрен подробно порядок задания конечного автомата.
Ниже приводятся таблицы, в которых перечисляются состояния ( таблице 11.2.), входы ( таблице 11.3.), выходы ( таблице 11.4.), используемые в данном алгоритме.
Рис.
11.15.
Алгоритм работы главного модуля совокупности программ управления TCP (стр.1)
Рис.
11.15.
Алгоритм работы главного модуля совокупности программ управления TCP (стр.2)
увеличить изображениеРис.
11.15.
Алгоритм работы главного модуля совокупности программ управления TCP (стр.3)
Рис.
11.15.
Алгоритм работы главного модуля совокупности программ управления TCP (стр.4)
Исходящее соединение
Алгоритм находится в начальном состоянии ЗАКРЫТО (Оператор 1). В данном случае инициатор (клиент) вырабатывает команду для TCP активное открытие (Оператор 10); клиент подключается к прикладной программе и посылает сегмент к серверу как запрос на прием (Оператор 12). После чего алгоритм включает контрольное время (Оператор 12) и переходит в состояние ПЕРЕДАЧА (-SENT) пока он не получит +ACK от TCP — подтверждение запроса на стороне сервера (Оператор 18). Он посылает сегмент ACK другому TCP (Оператор 19) и переходит в состояние УСТАНОВЛЕНО (ESTABLSHED) — Оператор 20 (стр.2). Это состояние передачи данных. Клиент остается в этом состоянии столько времени, сколько он посылает и получает данные.
Если алгоритм не получает сигнала подтверждения запроса +ACK, то заканчивается контрольное время и поступает сигнал окончания тайм-аута (Оператор 15), ресурсы освобождаются и алгоритм переходит в начальное состояние ЗАКРЫТО (CLOSED) — Операторы 16, 17.
В состоянии ESTABLSHED (УСТАНОВЛЕНО) — Оператор 20 (стр.2) — алгоритм может получать данные (Операторы 30-32) или информацию от приложения (Операторы 33-35).
В этом состоянии клиент TCP может принять запрос на окончание от прикладной программы клиента. Он посылает сегмент Отбой (FIN) к другому TCP и переходит в состояния ОЖИДАНИЕ ОКОНЧАНИЯ1 – (FIN-WAIT1) — Оператор 36 (стр.3).
В этом состоянии клиент TCP ожидает получить ACK (Оператор 52, стр.3) от сервера TCP. ACK получен, клиент переходит в состояние FIN-WAIT2 (ОЖИДАНИЕ ОКОНЧАНИЯ2) — Оператор 54 (стр.3). Он не посылает ничего. Теперь соединение закрыто в одном направлении.
Клиент остается в этом состоянии, ожидая окончания соединения с другого конца. Если клиент получает сегмент FIN (Отбой) с другого конца — Оператор 55 (стр.3), он посылает сегмент ACK — Оператор 56 (стр.3) и переходит в состояние TIME-WAIT (ВРЕМЯ ОЖИДАНИЯ) — Оператор 42 (стр.3). Когда клиент в этом состоянии, он включает таймер контрольного времени и ждет, пока этот таймер закончится. Значение этого времени устанавливается равным двойному времени передачи максимального размера сегмента. Клиент остается еще некоторое в состоянии неполного закрытия, чтобы дублировать пакет, если какой-либо пакет достигает своего пункта назначения и будет отклонен. После тайм-аута клиент переходит в состояние CLOSED (ЗАКРЫТО) и алгоритм переходит в начальное состояние.
Кроме того, на Рис. 11.15.(стр.3) показаны еще два возможных случая завершения соединения: когда в этом состоянии приходит отбой с другого конца (одновременный отбой) либо отбой приходит вместе с подтверждением.
Входящее соединение
Алгоритм начинает работу в состоянии CLOSED (ЗАКРЫТО) – Оператор 1. В этом состоянии TCP алгоритм может получить запрос на пассивное открытие (Оператор 2). Он переходит в состояние LISTEN (СЛУШАЮ) – Оператор 4. Во время этого состояния TCP-сервер может получить сегмент от клиента TCP – Оператор 5. В этом случае он посылает сегмент +ACK – Оператор 6 — подтверждение заявки на передачу и переходит в состояние –RCVD (Прием) – Оператор 7.
В этом состоянии TCP-сервер может получить сегмент ACK от клиента TCP (Оператор 58 на стр.4). Он переходит в состояние ESTABILISHED (УСТАНОВЛЕНО) – Оператор 20 (стр.2). Это состояние передачи данных. Алгоритм остается в этом состоянии на время получения и передачи данных, после чего выполняется алгоритм, указанный на Рис. 11.15.(стр.2)
По правилам составления спецификаций в каждом состоянии предусматривается поступление сигналов, которые отличаются от перечисленных для данного входа. Это ситуация сбоя или ошибки. В этом случае формируется сообщение об ошибке. На Рис. 11.15. эта часть алгоритма не показана.
Обработка, описанная в данной главе, является лишь примером одной из возможных
реализаций протокола. Иные реализации могут иметь несколько иные процедуры обработки,
однако они должны отличаться от описанных в данной главе лишь в деталях, но никак
не по существу.
Деятельность программы протокола TCP можно рассматривать как реагирование
на события. Эти происходящие события можно разбивать на три категории: запросы
клиентов, прибытие сегментов, истечение контрольного времени. Данная глава описывает
деятельность в протоколе TCP в ответ на каждое их этих событий. Во многих случаях
необходимая обработка зависит от состояния соединения. События, которые могут
произойти:
- на открытие соединения
- на посылку данных
- на получение данных
- на закрытие соединения
- на ликвидацию соединения
- на определение статуса соединения
Получения сегментов
Истечение контрольного времени
- для действий клиента
- для повторной посылки
- в состоянии ожидания
Модель интерфейса TCP и клиента состоит в том, что команды клиента выполняются
немедленно, а вероятный отложенный отчет предоставляется через механизм событий
или псевдопрерываний. В дальнейшем описании понятие “сигнал” может обозначать
некое основание для посылки отложенного отчета.
Сообщение об ошибках предоставляется в виде текстовых строк. Например, команды
клиента, адресованные к несуществующим соединениям, получат сообщение “error:
connection not open”.
Пожалуйста учтите, что в дальнейшем вся арифметика для номеров очереди, номеров
подтверждения, окон и т.д. осуществляется по модулю 2**32, что соответствует размеру
множества номеров очередей.
Заметим также, что “=<” означает “меньше или равно” (по модулю 2**32).
Чтобы постичь смысл обработки приходящих сегментов, естественным было бы представить,
что они сперва проверяются на корректность номера очереди (т.е. что их информация
попадает в диапазон “окна получения” среди ожидаемых номеров очереди) и что они,
в общем случае, будут ставиться в очередь и подвергаться обработке соответственно своим номерам.
Если одни сегменты перекрываются с другими, ранее полученными сегментами,
то мы конструируем сегмент, содержащий лишь действительно новые данные, а затем
соответствующим образом корректируем поля заголовка.
Заметим, что состояние программы протокола TCP остается при обработке событий
без изменений, если обратное не указано особо.
Состояние CLOSED (т.е. блок TCB отсутствует)
Создать новый блок управления передачей (TCB) для хранения информации о состоянии
соединения. Заполнить поля идентификатора местного сокета, чужого сокета, приоритета,
закрытости/безопасности, а также контрольного времени для клиента. Заметим, что
некоторые параметры чужого сокета могут остаться не конкретизированными при пассивном
открытии и соответствующие им поля должны быть заданы исходя из параметров пришедшего
SYN сигнала. Клиенту может быть предоставлена возможность проверять параметры
безопасности и приоритета, если в ответ на такой запрос не будет получено сообщение
“error: precedence not allowed” или “error: security/ compartment not allowed”.
В случае пассивного открытия следует перейти в состояние LISTEN и вернуть управление
давшему команду OPEN процессу. Если открытие является активным, а чужой сокет
не конкретизирован, то вернуть сообщение “error: fireign socket unspecified”.
Если сделавший запрос клиент не получил доступа к указанному в запросе сокету,
то вернуть сообщение “error: connection illegal for this process”. Если для создания
нового соединения нет места в памяти компьютера, то вернуть сообщение “error:
insufficient resources”.
Если происходит активизация и указан чужой сокет, то сменить состояние соединения
с пассивного на активный, выбрать ISS. Послать сегмент с сигналом SYN, занести
в SND.UNA значение ISS, а в SND.NXT ISS+1. Перейти в SYN-SEND состояние.
Данные, указанные в команде SEND, могут быть посланы в том же сегменте с сигналом
SYN, или же могут быть помещены в очередь на передачу, которая может быть осуществлена
после перехода в ESTABLISHED состояние. Если в команде сделан запрос на применение
бита срочности, то в результате ее выполнения должны быть посланы сегменты данных.
Если в очереди заказов на пересылку нет места, то в результате будет получен ответ
“error: insufficient resources”. Если чужой сокет не указан, то вернуть сообщение
“error: foreign socket unspecified”
возвращают в ответ на команду открытия сообщение “error: connection already exist”
Состояние CLOSED (например, нет блока TCB)
Если клиент не имеет доступа к такому соединению, то вернуть сообщение “error:
connection illegal for this process”. В противном случае вернуть “error: connection
does not exist”.
Состояние LISTEN
Если указан чужой сокет, то сменить состояние соединения с пассивного на активный,
выбрать номер ISS. Послать сегмент с сигналом SYN, установить SND.UNA в ISS, а
SND.NXT в ISS+1. Установить новое состояние SYN-SENT. Данные из вызова SEND могут
быть посланы вместе с сигналом SYN, а могут быть помещены в очередь и отправлены
уже после установления ESTABLISHED состояния.
Если в команде дан запрос на применение бита срочности, то он должен быть
передан вместе с сегментом данных, возникающим при выполнении этой команды. Если
в очереди нет места для запроса, то вернуть сообщение “error: insufficient resources”.
Если чужой сокет не указан, то вернуть “error: foreign socket unspecified”.
Состояние SYN-SENT
Состояние SYN-RECEIVED
Поместить данные в очередь с тем, чтобы отправить после установления ESTABLISHED
состояния. Если в очереди нет места, то вернуть сообщение “error: insufficient resources”.
Состояние ESTABLISHED
Состояние CLOSE-WAIT
Сегментировать буфер данных и переслать его с ответным подтверждением (значение
подтверждения = RCV.NXT). Если для размещения этого буфера недостаточно места
в памяти, то просто вернуть сообщение “error: insufficient resources”.
Если установлен флаг срочности, то занести в SND.UP значение SND.NXT-1 и установить
указатель срочности на уходящие сегменты.
Вернуть сообщение “error: connection closing” и не выполнять запрос клиента.
Состояние CLOSED (например, отсутствует блок TCB)
Если клиент не имеет доступа к такому соединению, вернуть сообщение “error: connection
illegal for this process”. В противном случае вернуть сообщение “error: connection
does not exist”.
Поместить запрос в очередь на обслуживание после установления ESTABISHED состояния.
Если в очереди для этого нет места, вернуть сообщение “error: insufficient resources”.
Если в пришедших сегментах недостаточно данных для выполнения данного запроса,
поместить последний в очередь на обслуживание. Если же в очереди нет места для
размещения запроса RECEIVE, вернуть сообщение “error: insufficient resources”.
Собрать данные из приходящих сегментов в буфере получения, а затем передать
их клиенту. Установить флаг “обнаружено проталкивание” (PUSH), если это имеет место.
Если данным, передаваемым в настоящий момент клиенту, предшествовал RCV.UP,
то оповестить клиента о присутствии срочных данных. Когда протокол TCP берет на
себя ответственность за получение клиентом данных, то это фактически означает
обмен информацией с отправителем в виде подтверждений. Формирование такого подтверждения
обсуждается ниже при рассмотрении алгоритма обработки приходящего сегмента.
Состояние CLOSE-WAIT
Поскольку партнер на другом конце соединения уже послал сигнал FIN, то команды
RECEIVE должны получать данные, уже имеющиеся в системе, а не только те, которые
уже переданы клиенту. Если в системе больше нет текста, ждущего своего запроса
RECIVE, то передать клиенту сообщение “error connection closing”. В противном
случае использовать для удовлетворения запроса RECEIVE любую имеющуюся информацию.
Вернуть сообщение “error connection closing”.
Состояние CLOSED (например, нет блока TCB)
Если клиент не имеет доступа к такому соединению, вернуть сообщение “error: connection
illegal for this process”. В противном случае вернуть сообщение “error: connection
does not exist”.
Состояние LISTEN
Любые остающиеся неудовлетворенными запросы RECEIVE будут завершены с сообщением
“error: closing”. Стереть блок TCB, перейти в CLOSED состояние и вернуть управление
клиенту.
Стереть блок TCB и вернуть сообщение “error closing” для любых еще остающихся
в очередях запросов SEND или RECEIVE. Состояние SYN-RECEIVED
Если не сделано каких-либо запросов SEND и нет данных, ожидающих отправки,
то сформировать FIN сегмент и послать его, а затем перейти в FIN-WAIT-1 состояние.
В противном случае поместить данные в очередь для рассмотрения после установления
ESTABLISHED состояния.
Состояние ESTABLISHED
Поместить запрос в очередь в ожидании, когда все данные предшествующих команд
будут сегментированы. Тогда сформировать FIN сегмент и отправить его партнеру.
В любом случае перейти в FIN-WAIT-1 состояние.
Состояние FIN-WAIT-1
Cостояние FIN-WAIT-2
Строго говоря, такая ситуация является ошибочной и должна привести к получению
клиентом сообщения “error: connection closing”. Однако может быть приемлемым также
ответ “Ok”, пока не отправлен второй FIN (хотя первый FIN может быть отправлен повторно).
Состояние CLOSE-WAIT
Поместить этот запрос в очередь, пока все предшествующие запросы SEND не будут
помещены в сегменты. Затем послать сегмент с сигналом FIN, перейти в CLOSING состояние.
Возвратить сообщение “error: connection closing”.
Состояние LISTEN
Любые остающиеся запросы RECEIVED должны завершиться с возвратом сообщения “error:
connection reset”. Стереть блок TCB, перейти в состояние CLOSED, вернуть управление
программе клиента.
Состояние SYN-SENT
Все находящиеся в очереди запросы SEND и RECEIVE должны получить сообщение “connection
reset”, стереть блок TCB, перейти в состояние CLOSED, вернуть управление клиенту.
Все находящиеся в очереди запросы SEND и RECEIVED должны получить сообщение
“connection reset”. Все сегменты, находящиеся в очереди на передачу (за исключением
только что сформированного сигнала RST) и в очереди на повторную пересылку должны
быть ликвидированы. Стереть блок TCB, перейти в CLOSED состояние, вернуть управление
клиенту.
Вернуть сообщение “ok” и стереть блок TCB, перейти в состояние CLOSED, вернуть управление клиенту.
Состояние CLOSED (например, нет блока TCB)
Если клиент не имеет доступа у такому соединению, то возвратить сообщение “error:
connection illegal for this process”. В противном случае вернуть “error: connection
does not exist”.
Состояние LISTEN
Вернуть сообщение “state=LISTEN” и указатель на блок TCB.
Состояние SYN-SENT
Вернуть сообщение “state=SYN-SENT” и указатель на блок TCB.
Состояние SYN-RECEIVED
Вернуть сообщение “state=SYNRECEIVED” и указатель на блок TCB.
Состояние ESTABLISHED
Вернуть сообщение “state=ESTABLISHED” и указатель на блок TCB.
Состояние FIN-WAIT-1
Вернуть сообщение “state=FIN-WAIT-1” и указатель на блок TCB.
Состояние FIN-WAIT-2
Вернуть сообщение “state=FIN-WAIT-2” и указатель на блок TCB.
Состояние CLOSE-WAIT
Вернуть сообщение “state=CLOSE-WAIT” и указатель на блок TCB.
Состояние CLOSING
Вернуть сообщение “state=CLOSING” и указатель на блок TCB.
Состояние LAST-ACK
Вернуть сообщение “state=LAST-ACK” и указатель на блок TCB.
Состояние TIME-WAIT
Вернуть сообщение “state=TIME-WAIT” и указатель на блок TCB.
Приход сегментов
Если состояние соединения CLOSED (например, нет блока TCB), то все данные
из указанного сегмента будут выброшены. Сегмент, пришедший с сигналом RST, будет
ликвидирован. Сегмент же, не содержащий сигнала RST, вызовет посылку сигнала RST
в ответ. Подтверждение и номер очереди будут выбраны таким образом, чтобы сделать
последовательность перезагрузки приемлемой для программы TCP, отправившей сегмент,
который и вызвал такую реакцию.
Если состояние соединения LISTEN, то
Сперва проверить присутствие сигнала RST.
Сигнал RST, пришедший вместе с сегментом, должен игнорироваться, а управление должно быть возвращено прерванной программе.
В-четвертых, искать в пришедшем сегменте остальные команды управления, а также
собственно данные. Любые сегменты с иными командами управления или заполненные
текстом (но не содержащие сигнала SYN) должны получить от местной программы TCP
подтверждение, и, таким образом, будут отброшены во время работы с подтверждением.
Приходящий сегмент с сигналом RST не может быть правильным, поскольку он не может
являться ответом на информацию, переданную данной реализацией соединения. Так
что Вы вряд ли получите это сигнал, но если это произойдет, выбросьте пришедший
сегмент и верните управление прерванной программе.
Если состояние соединения SYN-SENT
Во-вторых, проверить бит RST.
В случае, если бит RST выставлен
Если ожидалось получение сегмента с подтверждением, то дать клиенту объявление
“error: connection reset”, вернуть сегмент, перейти в состояние CLOSED, убрать
блок TCB, и, наконец, вернуть управление прерванной программе. В противном случае
(нет подтверждения) ликвидировать сегмент и вернуть управление.
В-третьих, проверить уровни безопасности и приоритета
В-четвертых, проверить установку бита SYN. Данный этап должен осуществляться
только если бит ACK не вызывает проблем, или если он не установлен, сегмент также
не содержит сигнала RST.
Если бит SYN установлен и параметры безопасности/ закрытости приоритета являются
приемлемыми, то в переменную SEG.NXT записать значение SEG.SEQ+1, а IRS установить
равным SEG.SEQ.
SND.UNA должно быть повышено до SEG.ACK (если имеется ACK), а любые сегменты
в очереди на повторную посылку, получившие таким образом подтверждение, должны
быть удалены.
В-пятых, если установлены биты SYN или RST, то выкинуть пришедший сегмент
и вернуть управление прерванной программе. Если во время прихода сегмента соединение
находилось в состоянии, не описанном выше, то
Во-первых, проверить номер очереди
Сегменты обрабатываются по очереди. По получении сегмента сперва осуществляется
тест для удаления старых дубликатов, но дальнейшая обработка осуществляется в
порядке номеров SEG.SEQ. Если содержимое сегмента перекрывает границу между старой
и пока новой информацией, то должны обрабатываться только новые данные.
Тест на приемлемость приходящего сегмента рассматривает четыре варианта:
Если RCV.WND нулевой, никакие сегменты не будут приемлемы, однако должна быть
специально оговорена приемлемость получения правильных сигналов ACK, URG и RST.
После посылки подтверждения ликвидировать не принятый сегмент и вернуть управление прерванной программе.
В дальнейшем рекомендации строятся на предположении, что пришедший сегмент
является идеализированным и начинается с RSV.NXT, не выходящим за окно. Реальные
же сегменты можно подгонять под такое предположение, отбрасывая любые их части,
выходящие за пределы окна (включая даже сигналы SYN и FIN), и осуществляя дальнейшую
их обработку только если сегмент после этого начинается с номера RCV.NXT. Сегменты
с большими номерами в очереди сохраняются для обработки в дальнейшем.
Состояние SYN-RECEIVED
Если бит RST установлен, то выполнить следующие действия:
Если данное соединение было инициировано командой пассивного открытия OPEN (например,
был осуществлен переход из состояния LISTEN), то возвратить данное соединение
в состояние LISTEN, а управление вернуть прерванной программе. Нет нужды информировать
об этом пользователя. Если данное соединение инициируется командой активного открытия
OEPN (например, был переход из состояние SYN-SENT), то происходит отказ от этого
соединения, а клиенту посылается сообщение “connection refused”. В любом случае
должны быть удалены все сегменты из очереди на повторную посылку. Кроме того,
в случае активного открытия перейти в состояние CLOSED, удалить блок TCB и вернуть
управление прерванной программе.
Если установлен бит RST, то все ждущие обработки запросы RECEIVE и SEND должны
получить ответ “reset”.
Убрать все сегменты из очередей. Клиенты должны получить необязательное сообщение
общего назначения “connection reset”. Перейти в состояние CLOSED, стереть блок
TCB и вернуть управление прерванной программе.
Если выставлен бит RST, то перейти в состояние CLOSED, удалить блок TCB и
вернуть управление прерванной программе.
В-третьих, проверить значение безопасности и приоритета у пришедшего сегмента
Состояние SYN-RECIEVED
Если безопасность/закрытость и приоритет в пришедшем сегменте не совпадают с безопасностью/закрытостью
и приоритетом, указанными в блоке TCB, то послать сигнал перезагрузки и возвратить
управление прерванной программе.
Состояние ESTABLISHED
Если безопасность/закрытость и приоритет в пришедшем сегменте не совпадают в точности
с безопасностью/ закрытостью и приоритетом, указанными в блоке TCB, то послать
сигнал перезагрузки, все еще остающиеся не обслуженными запросы RECEIVED и SEND
должны получить ответ “reset”. Все сегменты из очередей должны быть удалены. Клиенты
должны тоже получить необязательный общий сигнал “connection reset”. Перейти в
состояние CLOSED, удалить блок TCB и вернуть управление прерванной программе.
Заметим, что данная проверка ставится после проверки номера в очереди для
того, чтобы предотвратить разрыв данного соединения, инициированный получением
сегмента, оставшегося от прежнего соединения с иными безопасностью и приоритетом,
существовавшего некогда между данными портами.
В-четвертых, проверить бит SYN
Если SYN находится в пределах окна, то послать сигнал перезагрузки. Любые
ждущие обработки команды RECEIVE и SEND должны получить ответ “reset”, убрать
из очередей все сегменты, а клиент должен получить необязательное общее сообщение
“connection reset”. Перейти в состояние CLOSED, убрать блок TCB, вернуть управление
прерванной программе.
Если SYN находится за пределами окна, то до данного пункта дело не должно
дойти. Еще на первом этапе (проверка номера очереди) должно было быть послано
подтверждение. В-пятых, проверить поле ACK Если бит ACK не установлен, то сегмент
ликвидировать, а управление передать прерванной программе.
Если бит ACK установлен
Состояние ESTABLISHED
Если SND.UNA < SEG.ACK =< SND.NXT, то установить в SND.UNA значение из SEG.ACK.
Любые сегменты из очереди на повторную посылку, получившие при этом подтверждение,
удаляются. Клиенты должны получить положительные отзывы на буферы, которые были
посланы командой SEND, а ныне получили полное подтверждение (например, команда
послать буфер с данными должна завершиться сообщением “ok”).
Если подтверждение является дубликатом (SEG.ACK < SND.UNA), то его можно игнорировать.
Если SND.UNA < SEG.ACK =< SND.NXT, то следует обновить окно для посылки.
Если (SND.WL1 < SEG.SEQ или (SND.WL1 = SEG.SEQ и SND.WL2 =< SEG.ACK)),
то установить SND.WND согласно значению SEG.WND, SND.WL1 в SEG.SEQ, SND.WL2 в SEG.ACK.
Заметим, что в SND.WND записано смещение относительно SND.UNA, xnj d SND.WL1
записан номер очереди для последнего сегмента, используемого для обновления SND.WND,
а также, что в SND.WL2 записан номер подтверждения из последнего сегмента, используемого
для обновления SND.WND. При этом проверка охраняет от использования устаревших
сегментов для обновления окна.
Состояние FIN-WAIT-2
Все так же как при обработке для случая состояния ESTABLISHED, но если очередь
повторной посылки пуста, то команда клиента на закрытие соединения CLOSE может
получить подтверждение (“ok”), но при этом не удаляет блока TCB.
Состояние CLOSE-WAIT
Делается та же обработка, что была для случая со стояния ESTABLISHED.
Состояние CLOSING
Все так же, как при обработке в случае состояния ESTABLISHED, но если ACK в пришедшем
сегменте подтверждает наш сигнал FIN, то перейти в состояние TIME-WAIT. В противном
случае сегмент игнорируется.
Состояние LAST-ACK
Единственная вещь, которая может произойти в этом состоянии получение подтверждения
на сигнал FIN. Если наш сигнал FIN не был подтвержден, то удалить блок TCB, перейти
в состояние CLOSED и вернуть управление прерванной программе.
Состояние TIME-WAIT
Единственная вещь, которая может произойти в этом состоянии это повторная передача
чужого сигнала FIN.
Подтвердить сигнал и повторно стартовать по истечении контрольного времени 2MSL.
В-шестых, проверить бит URG
Если бит URG установлен, то в RCV.UP занести max(RCV.UP, SEG.UP), а также
дать знать клиенту, что на другом конце соединения имеются срочные данные, если
срочный указатель (RCV.UP) стоит перед данными. Если же клиент уже был оповещен
о данной цепочке срочных данных (или если все еще находится в “режиме срочности”),
не следует ему напоминать об этом снова.
Такого не должно произойти, поскольку был получен си гнал FIN с другого конца
соединения. Игнорировать бит URG.
В-седьмых, обработать данные их сегмента
Раз мы оказались в состоянии ESTABLISHED, то стало возможным принимать текст
для размещения в буферах получения, указанных клиентом. Текст из сегментов может
пере носиться в буферы до тех пор, пока либо не наполнится соответствующий буфер,
либо не станет пустым сегмент. Если сегмент пуст и несет флаг проталкивания PUSH,
то при возврате буфера оповестить клиента о том, что был получен сигнал PUSH.
Когда протокол TCP берет на себя ответственность за получение клиентом данных,
то он должен также давать подтверждение факта получения этих данных.
Как только программа протокола TCP принимает на себя управление потоком данных,
она ставит значение RCV.NXT перед блоком принимаемых данных, а RCV.WND устанавливает
соответственно емкости буфера в данный момент. В общем случае значения RCV.NXT
и RCV.WND не должны корректироваться в меньшую сторону.
Данное подтверждение должно быть добавлено к уходящему на другой конец соединения
сегменту и, по возможности, без излишних задержек.
Такого не должно случаться, поскольку был получен си гнал FIN с другого конца
соединения. Игнорировать текст в сегменте.
В-восьмых, проверить бит FIN
Не обрабатывать сигнала FIN, если состояние CLOSED, LISTEN или SYN-SENT, поскольку
нет возможности проверить SEG.SEQ, выкинуть пришедший сегмент и возвратить управление
прерванной программе.
Если бит FIN установлен, то дать клиенту сигнал “connection closing”, с тем
же сообщением завершить все ждущие решения запросы RECEIVED, установить RCV.NXT
перед местом в очереди сигнала FIN, послать для последнего подтверждение. Заметим,
что сигнал FIN подразумевает проталкивание (PUSH) текстов во всех сегментах, еще
не полученных клиентом.
Перейти в состояние CLOSE-WAIT
Состояние FIN-WAIT-1
Если наш сигнал FIN получил подтверждение (возможно в этом же сегменте), то перейти
в состояние TIME-WAIT, за пустить контрольный таймер, отключить все иные таймеры.
Если подтверждения не было, перейти в состояние CLOSING.
Состояние FIN-WAIT-2
Перейти в состояние TIME-WAIT. Запустить контрольный таймер, отключить все контрольные таймеры.
Состояние CLOSE-WAIT
Остаться в состоянии CLOSE-WAIT
Состояние CLOSING
Остаться в состоянии CLOSING
Состояние LAST-ACK
Остаться в состоянии LAST-ACK
Состояние TIME-WAIT
Остаться в состоянии TIME-WAIT. По истечении контрольного времени 2MSL стартовать
повторно. Вернуть управление прерванной программе.
Истечение контрольного времени для повторной посылки
В каком бы состоянии не находилась программа, если для сегмента в очереди на повторную
посылку истекло контрольное время, послать этот сегмент еще раз, но уже вне очереди,
произвести вновь инициализацию таймера повторной посылки, вернуть управление прерванной
программе.
Истечение контрольного времени для состояния TIME-WAIT
Если истекло контрольное время для состояния TIME-WAIT, то ликвидировать соединение
и блок TCB, перейти в состояние CLOSED, вернуть управление прерванной программе.
