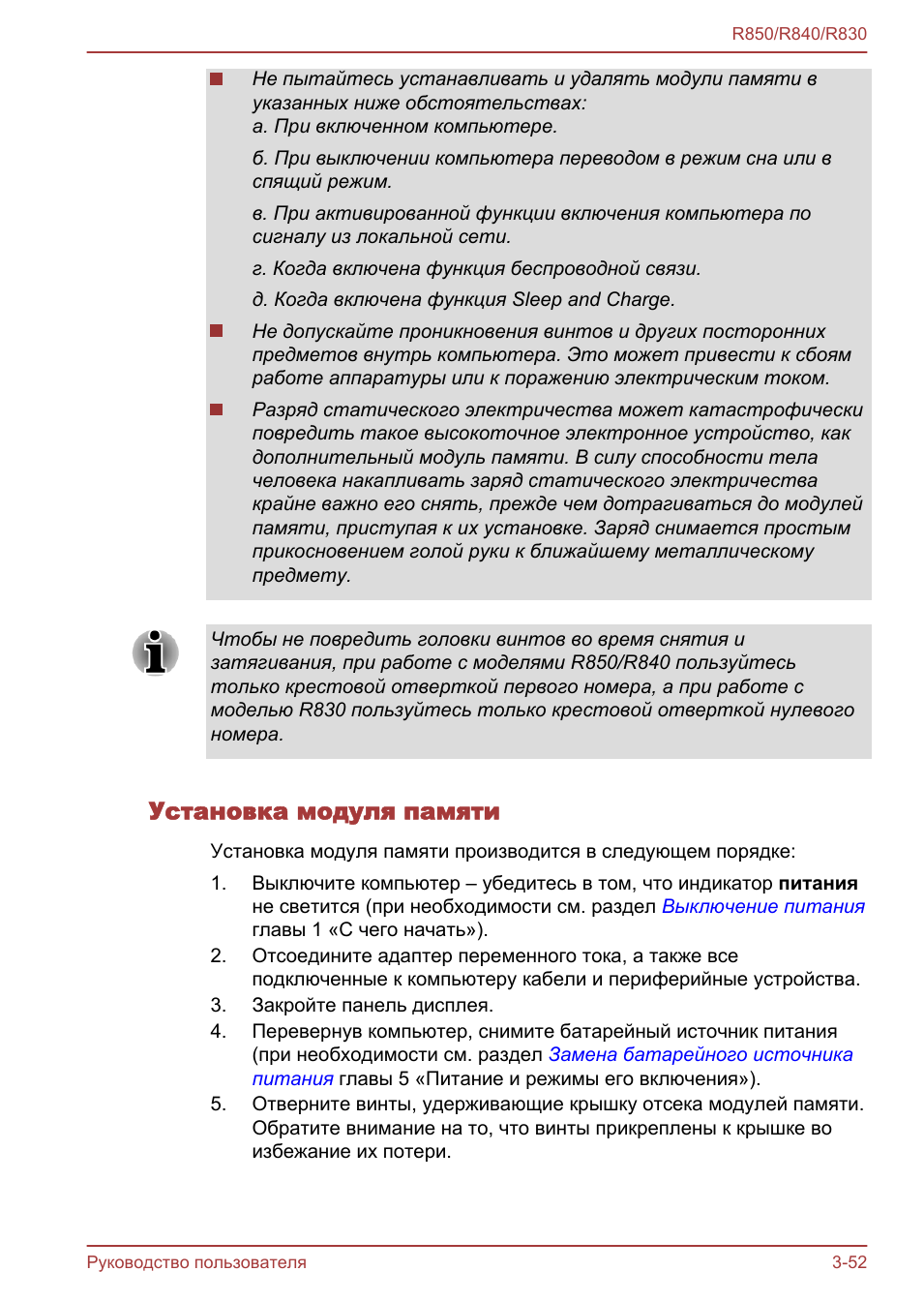

Не пытайтесь устанавливать и удалять модули памяти вуказанных ниже обстоятельствах:а. При включенном компьютере.б. При выключении компьютера переводом в режим сна или вспящий режим.в. При активированной функции включения компьютера посигналу из локальной сети.г. Когда включена функция беспроводной связи.д. Когда включена функция Sleep and Charge.Не допускайте проникновения винтов и других постороннихпредметов внутрь компьютера. Это может привести к сбоямработе аппаратуры или к поражению электрическим током.Разряд статического электричества может катастрофическиповредить такое высокоточное электронное устройство, какдополнительный модуль памяти. В силу способности телачеловека накапливать заряд статического электричествакрайне важно его снять, прежде чем дотрагиваться до модулейпамяти, приступая к их установке. Заряд снимается простымприкосновением голой руки к ближайшему металлическомупредмету.
Чтобы не повредить головки винтов во время снятия изатягивания, при работе с моделями R850/R840 пользуйтесьтолько крестовой отверткой первого номера, а при работе смоделью R830 пользуйтесь только крестовой отверткой нулевогономера.
Установка модуля памяти
Выключите компьютер – убедитесь в том, что индикатор питанияне светится (при необходимости см. раздел
главы 1 «С чего начать»).
Отсоедините адаптер переменного тока, а также всеподключенные к компьютеру кабели и периферийные устройства.
Закройте панель дисплея.
Перевернув компьютер, снимите батарейный источник питания(при необходимости см. раздел
Замена батарейного источника
главы 5 «Питание и режимы его включения»).
Отверните винты, удерживающие крышку отсека модулей памяти.Обратите внимание на то, что винты прикреплены к крышке воизбежание их потери.
Покупка и установка модуля памяти. Вводная часть
Поводом для такого мини-апгрейда стало снижение цен на память: оказалось, что гигабайтный модуль стоит 457 рублей (разумеется, на дату написания статьи — примечание 16.11.2011). Памятуя о том, что одного гигабайта для Windows Vista как-то впритык, я недолго думая купил второй модуль памяти Samsung (PC2-6400).
На самом деле, это не совсем идентичный ранее установленному модуль, так как изначально в ноутбук был установлен модуль Samsung PC2-5300 (333 MHz).
Кстати при покупке со мной произошел небольшой конфуз Брал я модуль в магазине самообслуживания, а там модули были упакованы в коробки-«антикражки». Собственно, я у менеджеров спрашиваю — память можно просто брать и на кассу? Они говорят — да, без проблем. Ну, собственно, я без всякой задней мысли начал «выковыривать» модуль из коробки ! К счастью, охранница мне очень вежливо объяснила, что на кассу надо идти прямо с коробкой Вот такие вот дела.
Для установки модуля необходимо снять крышку соответствующего отсека. Модуль, что интересно, вставляется под углом примерно в 30-45 градусов, и потом поворотом встает на место. Несколько необычно после десктопов, где модули вставляются вертикально (собственно, изначально я и пытался вставить его «параллельно», но у меня ничего не получилось). Заодно я вновь купленный более быстрый модуль поставил в первый слот, переместив, таким образом, старый модуль во второй. Вот как это выглядит:
К счастью, все заработало с первого раза
Прежде чем переходить к тестам, обратимся к данным утилиты CPU-Z (используемая версия — 1.44.2):
Они подтверждают соответствие купленного модуля заявленным характеристикам (первый скриншот), а также работу памяти в двухканальном режиме на частоте 266 мегагерц с таймингами 4-4-4-12 (собственно, частота и тайминги остались как и при исходном тестировании). Что радует — модуль памяти свеженький, выпущен в конце января этого (2009-го) года.
Пожалуй, напомню также конфигурацию ноутбука:
- Процессор: Intel Pentium T2330, 1.6GHz
- 2 гигабайта ОЗУ двумя модулями (был 1 гигабайт)
- Тип видеоадаптера: Intel GMA X3100 (интегрированный)
- Жесткий диск Fujitsu MHY2160BH (160 гигабайт, 5400 об/мин)
Обращаю ваше внимание также на тот важный факт, что в предыдущем тестировании использовалась оригинальная Windows Vista, в то время как к нынешнему тестированию вышел Service Pack 2. Поэтому, на самом деле, на повышение производительности будет влиять весь комплекс мероприятий — и установка дополнительного модуля памяти, и обновление Висты (а некоторое повышение производительности было обещано еще в рамках первого сервис-пака). Думаю, этот факт также подогреет интерес к статье, хотя, объективности ради, в этом случае определить влияние того или иного фактора на повышение производительности сложнее.
И наконец — пара слов о методике тестирования. Перед прогоном теста компьютер перезагружался, выполнялся вход под учетной записью администратора, после чего закрывалась боковая панель и Касперский. Ну а набор методик тот же, что и в исходном тестировании: индекс производительности Висты, PCMark Vantage, Crystal Mark и x264-benchmark. Собственно, и все, пожалуй.
X264-benchmark
Собственно, здесь особенно говорить не о чем — FPS-ы немного увеличились, но не так, чтобы существенно.
Внешний монитор, Подключение кабеля монитора, Внешний монитор -56
Взявшись за края модуля, извлеките его из разъема.
При длительной работе компьютера модули памяти ирасположенные рядом с ними микросхемы подвержены нагреву.Перед заменой модулей памяти дайте им остыть докомнатной температуры. Не дотрагивайтесь до них воизбежание ожога.Не касайтесь контактов модуля памяти или компьютера.Загрязнение контактов может стать причиной сбоев доступак памяти.
Рисунок 3-17 Удаление модуля памяти (R830)
Установив крышку отсека модулей памяти на место, закрепите еевинтами.
Следите за тем, чтобы крышка отсека для модулей памятиплотно закрылась.
10. Установите батарейный источник питания на место.11. Переверните компьютер.
К порту для подключения внешнего монитора RGB, имеющемуся накомпьютере, можно подключать внешний аналоговый монитор.Подключение монитора производится в следующем порядке:
Подключение кабеля монитора
Подключите кабель монитора к порту для подключения внешнегомонитора RGB.
Рисунок 3-18 Подключение кабеля монитора к порту для подключения
внешнего монитора RGB (R830)
1. Порт для подключения внешнегомонитора RGB
2. Кабель монитора
Крепежные винты для кабеля внешнего монитора на порте дляподключения внешнего монитора RGB этого компьютераотсутствуют. Тем не менее кабели внешних мониторов, имеющиеразъемы с крепежными винтами, все равно можно использовать.
Включите питание внешнего монитора.
Не отсоединяйте внешний монитор от компьютера, когдапоследний находится в режиме сна или гибернации. Прежде чемотсоединять внешний монитор, выключите компьютер.
При выводе изображения рабочего стола на внешний аналоговыймонитор рабочий стол иногда отображается по центру экрана счерными полосами небольшого размера вокруг.В этом случае см. руководство по монитору и задайте тот режимвывода изображения, который поддерживается монитором. Послеэтого изображение обретет подходящий размер и правильныепропорции.
Портом выхода HDMI оснащаются некоторые модели.
К порту выхода HDMI компьютера можно подключать монитор HDMI.Подключение монитора производится в следующем порядке:
Некоторые модели мониторов стандарта HDMI (High-DefinitionMultimedia Interface – мультимедийный интерфейс высокойчеткости) могут работать некорректно, так как не все такиемониторы прошли аттестацию на взаимодействие с портом HDMIкомпьютера.
Подключение к порту выхода HDMI
Подсоедините один конец кабеля HDMI к порту входа HDMIустройства HDMI.
Другой конец кабеля HDMI подсоедините к порту выхода HDMIкомпьютера.
Рисунок 3-19 Подключение к порту выхода HDMI (R830)
1. Порт выхода HDMI
2. Кабель HDMI
Подключать устройства HDMI к компьютеру и отключать их откомпьютера можно только тогда, когда:
компьютер включен;компьютер полностью выключен.
Не делайте этого, когда компьютер находится в спящем режимеили в режиме гибернации.
При подключении телевизора или внешнего монитора к портуHDMI устройством вывода изображения назначаетсяинтерфейс HDMI.После отсоединения кабеля HDMI его повторное подсоединениедопускается не менее чем через 5 секунд.
Когда вы меняете устройство вывода изображениякомбинацией горячих клавиш, например, FN + F5, устройствовоспроизведения звука может не смениться автоматически. Вэтом случае, чтобы вручную задать устройствовоспроизведения звука, соответствующее устройству выводаизображения, выполните описанные ниже действия:1.
Во вкладке Воспроизведение (Playback) выберитеустройство воспроизведения, на которое желаетепереключиться.
Чтобы использовать внутренние громкоговорителикомпьютера, выберите Динамики (Speakers). Чтобыиспользовать телевизор или внешний монитор,подключенный к компьютеру, выберите другое устройствовоспроизведения.
Нажмите кнопку Назначить устройством по умолчанию (Set Default).
Закройте диалоговое окно Звук (Sound), нажав кнопку OK.
Настройка параметров вывода изображения на
экран устройства HDMI
Для вывода изображения на экран устройства стандарта HDMIвыполните указанные далее настройки, в противном случаеизображение может отсутствовать.
Прежде чем приступить к воспроизведению видеозаписи, незабудьте выбрать активное устройство вывода изображениянажатием «горячих» клавиш FN + F5. Не переключайте активноеустройство в процессе воспроизведения видеозаписи.Не допускается переключать активное устройство отображения вследующих случаях:
в процессе чтения или записи данных;в процессе передачи данных.
Выбор формата HD
Нажмите кнопку Пуск (Start), затем откройте Панель управления (Control Panel).
Щелкните Вид и персонализация (Appearance and Personalization).
Шаг 7.
- Снимите заднюю крышку ноутбука.
- Отключите аккумулятор от материнской платы.
- Найдите металлическую платину, нажмите на нее или открутите винты.
- Снимите первую плашку оперативной памяти, затем вторую.
- Поставьте новую оперативку и убедитесь, что она поддерживается вашим ноутбуком.
- Соберите ноутбук в обратном порядке.
Аксессуары для вашего ноутбука:
Снимите крышку, поддев ее ногтем или тонким предметом. Рис.
Снимите крышку, поддев ее ногтем или тонким предметом.
Рисунок 3-14 Снятие крышки отсека модулей памяти (R830)
2. Крышка отсека модулей памяти
Crystal Mark R3
Crystal Mark наиболее интересен сравнением производительности оперативной памяти. Однако для начала приведем сравнительную таблицу оценок.
Н-дааа, результаты, мягко говоря, странные. Хотя, справедливости ради, нужно сказать, что версии Crystal Mark несколько отличались — в первоначальном тестировани принимала участие 0.9.124.404, а новая конфигурация тестировалась в версии 0.9.126.452. К сожалению, предыдущая версия почему-то не заработала.
Итак, мы видим падение результатов по ряду показателей. Что особенно странно — процессор, по мнению Crystal Mark, стал работать медленнее! (По детальным результатам — в субтестах Napierian и MikoFPU. Наверное, это все-таки издержки обновления Crystal Mark). Что же касается субтеста HDD, то я, к сожалению, не помню, на каком объеме я тестировал в предыдущий раз. Для новой конфигурации был выставлен объем в 1 гигабайт. По детальным результатам несколько снизилась скорость записи (больше похоже на погрешность) и RandomRead512K (17.51 MB/s против 19.33 MB/s).
Что же касается более радостных для нас результатов — то ускорение производительности памяти за счет включения двухканального режима наличествует, и, как ни странно, увеличилась производительность в OpenGL (что, кстати, вписывается в отмечаемое ранее повышение игровой производительности). Скорее всего, последнее как раз связано с увеличением объема оперативной памяти, так как увеличился балл за линии (51504 против 34356), было отображено больше процессоров (8 вместо 4 во 2-й сцене), да и количество полигонов возросло практически вдвое.
Детальные результаты теста памяти
В статье описывается процесс установки дополнительного модуля памяти в данный ноутбук и проводится сравнительное тестирование с исходной конфигурацией.
Шаг 1.
Совместив выемки модуля памяти и разъема, аккуратно вставь.
Совместив выемки модуля памяти и разъема, аккуратно вставьтемодуль в разъем под углом примерно 30 градусов, затем нажмитена модуль так, чтобы защелки с обеих сторон зафиксировали егов разъеме.
Рисунок 3-15 Установка модуля памяти (R830)
3. Разъем A
2. Разъем B
Ни в коем случае не допускайте проникновения металлическихпредметов (например, винтов, скобок или скрепок для бумаги) вкомпьютер. Посторонние металлические предметы могутвызвать короткое замыкание, что может стать причинойповреждения или возгорания компьютера и, как следствие,тяжелой травмы.Не касайтесь контактов модуля памяти или компьютера.Загрязнение контактов может стать причиной сбоев доступак памяти.
Разъем A предназначен для установки первого модуля памяти.Дополнительный модуль памяти устанавливается в разъем B.Если устанавливается только один модуль, пользуйтесьразъемом A.Совместив канавки, расположенные по краям модуля памяти, сзащелками разъема, вставьте модуль плотно в разъем. Еслимодуль вставляется с трудом, осторожно разведите защелкиразъема кончиками пальцев в стороны.Держите модуль одновременно за оба его края (левый и правый)с канавками.
Рисунок 3-16 Установка крышки отсека модулей памяти (R830)
1. Крышка отсека модулей памяти
Установите батарейный источник питания, при необходимости см.раздел
Замена батарейного источника питания
«Питание и режимы управления им».
10. Переверните компьютер.11. Включив компьютер, проверьте, распознает ли система новый
Перевернув компьютер, извлеките батарейный источник питания.
Освободите модуль, отведя защелки в стороны: пружинаприподнимет модуль с одной стороны под углом.
Displayport, Подключение к порту displayport, Displayport -60
Щелкните Экран (Display).
Щелкните Изменение параметров дисплея (Change display settings).
Щелкните Дополнительные параметры (Advanced Settings).
Щелкните Все режимы (List All Modes).
Выберите один из режимов, представленных в списке Все режимы (List All Modes).
Разъемом DisplayPort оснащаются некоторые модели. Этот портпозволяет подключать внешний монитор.
Подключение к порту DisplayPort
Подсоедините один конец кабеля DisplayPort к порту DisplayPortна внешнем мониторе.
Включите внешний монитор.
Другой конец кабеля DisplayPort подсоедините к порту DisplayPortна компьютере.
Проверить правильность взаимодействия с этим портомкомпьютера всех имеющихся в продаже мониторов непредставляется возможным, поэтому некоторые моделивнешних мониторов могут работать некорректно.Когда вы меняете устройство вывода изображениякомбинацией горячих клавиш, например, FN + F5, устройствовоспроизведения звука может не смениться автоматически. Вэтом случае, чтобы вручную задать устройствовоспроизведения звука, соответствующее устройству выводаизображения, выполните описанные ниже действия:1.
Устройства eSATA (с внешним
последовательным интерфейсом ATA)
К комбинированному порту eSATA/USB компьютера можноподключать устройства, совместимые со стандартом eSATA.
Подключение устройства eSATA
Подсоедините к комбинированному порту eSATA/USB кабельeSATA.
Проверьте совмещение штекера с портом.При подключении не применяйте силу во избежание поврежденияконтактов.
Рисунок 3-20 Подключение кабеля eSATA к комбинированному порту eSATA/
1. Комбинированный порт eSATA/USB 2. Кабель eSATA
Подключенное устройство eSATA может не быть распознано,если оно было подключено к комбинированному порту eSATA/USB во время нахождения компьютера в режиме сна илигибернации. Если это произойдет, отключите устройствоeSATA и подключите его снова, когда компьютер будетвключен.При подключении устройства с интерфейсом eSATA к ужевключенному компьютеру распознавание компьютером новогоустройства займет около десяти секунд, до истечениякоторых не пытайтесь переподключить устройство.
В «попугаях» прирост производительности выглядит достаточно внушительно:
На этот раз PCMark «брыкался» пуще прежнего, и помимо непройденного Memories Suite приходилось его еще вдобавок запускать поэтапно. Наибольший прирост, как можно видеть, оказался в общем зачете (PCMark Suite), а также в «игровом» и «коммуникационном» наборах. По «телевизионной» и «музыкальной» части прирост не слишком значительный, а в HDD — совсем незначительный, что подтверждает неизменность оценки винчестера самой Висты. А вот в тесте «продуктивности» наоборот, произошло замедление! Для надежности я даже повторил тест, но результат стал еще меньше! Ниже попробуем разобраться на детальных результатах, из-за чего это происходит.
PCMark Suite
Итак, существенно вырвалось вперед воспроизведение видео VC-1. Также можно наблюдать очень резкий скачок первой декомпрессии данных (фактически это результат субтеста PCMark Gaming 1). Наверное, последний результат можно объяснить тем, что исходные данные целиком разместились в оперативной памяти и их «разжатие» происходило прямо в ней, в то время, как в прошлом случае они считывались с диска. Но в любом случае, этот скачок очень подозрительный.
По некоторым параметрам было зафиксировано замедление, которое, скорее всего, не является случайным. Если PCMark использует API этих программ (кодека WMA, Windows Defender и Windows Contacts), то падение производительности можно списать на исправление ошибок и добавление нового функционала в рамках обновлений.
Итак, наиболее подозрительным является «проседание» Productivity Suite. Посмотрим на детальные результаты.
Productivity Suite
Итак, мы видим, что виной значительного «проседания» данного набора является поиск по Windows Contacts (их, кстати, почему-то два, но они, вообще-то, находятся в разных субтестах). Незначительный прирост наблюдается в редактировании текста и более заметный — при отрисовке Web-страниц. К сожалению, задачи на работу с HDD не продемонстрировали сколько-нибудь существенного отличия, а на загрузку Windows я возлагал особенные надежды. По всей видимости, все эти задачи упираются в производительность винчестера как такового, и ни SP2, ни увеличение объема памяти здесь, очевидно, ничем помочь не могут. Собственно говоря, скорость загрузки Windows и фактически осталась прежней, поэтому здесь тест, я считаю, адекватен. Что интересно, результаты по аналогичным параметрам по сравнению с PCMark Suite порой существенно отличаются
Что ж, пожалуй, осталось посмотреть, за счет чего увеличилась оценка в Gaming и Communications Suite.
Gaming Suite, Communications Suite, наиболее существенные различия
К сожалению, и здесь не обошлось без «проседаний», однако подтянулись в плане FPS (особенно в Gaming 4), а Data Decompression для старой конфигурации теперь показывает более сопоставимые цифры. Наверное, на старой конфигурации при прохождении этого теста в рамках PCMark Suite произошел какой-то «глючек». В этих тестах, кстати, присутствует и ускорение работы с HDD.
Индекс производительности Windows
Результаты получились такими:
Как ни странно, комплекс проведенных мероприятий привел не к повышению оценки по памяти и жесткому диску, а по графике.
Шаг 6.
Шаг 2.
Шаг 4.
Выводы
В целом, конечно, добавление оперативной памяти добавляет комфорта в повседневной работе, особенно если вы пользуетесь какими-то «тяжелыми» приложениями (наверное, Photoshop в качестве примера подойдет). Как показали тесты, увеличение оперативной памяти и обновление Windows в большинстве случаев приводит к повышению производительности
. К сожалению, скорость загрузки Windows практически не изменилась. А в некоторых задачах наблюдается даже снижение производительности. Наиболее показательный пример такого снижения — работа в Windows Contacts.
