Dns analytical log

DNS Analytical Log is available since Windows 2022 R2 . You will need to install KB2956577 for Windows 2022 R2 to use this feature. The performance hit of enabling DNS Analytical Log is low as suggested by Microsoft here.

There is no apparent performance impact for query rates of 50,000 QPS and lower.

Microsoft

To enable DNS Analytical Log, follow these steps:

Open “Windows Event Viewer”, click on “View” -> “Show Analytical and Debug Logs”
Navigate to “Application and Service Logs” -> Microsoft-> Windows -> DNS-Server -> Analytical
right-click and select Enable Log

As a side note, you CANNOT directly access the real time log without disable it. Analytical logs are stored in event trace log (*.etl) format. If you are Splunk fans, you cannot directly monitor it as regular Windows Event Log. For Spunk monitoring, there is an app available in splunkbase.

Dns analytical log format

Now, we are going to explore the log format. Firstly, we will perform an nslookup.

As you can seen below, the DNS analytical log provides some interesting field such as source, query and packet data, which is hex value of query or response.

We have include a comparison between Event Viewer and WireShark capture. Turns out, the PacketData is exactly the DNS payload right after the UDP header. The Event ID 260 contains exactly the same DNS payload as WireShark DNS request.

We have include another comparison between Event ID 261 and WireShark capture. The Event ID 261 contains exactly the same DNS payload as WireShark DNS reply.

Many industry expert including MENASEC suggested Event ID 256 and 257 are enough for security analysis. So, if we also consider analysis PacketData, Are these 2 Event ID provides enough information ? To answer this question, we will use python dnslib to analysis the packet data. Firstly, we will analysis the request packet.

As you can see above, the DNS request from Event ID 256 was decoded successfully and it contains all the request information needed.

As shown above, the DNS reply from Event ID 257 was also decoded successfully and it contains all the reply information needed.

How to identify pods receiving dns errors

Knowing that DNS errors are occurring is excellent, but we need to know which
application pods are being affected by DNS errors. Using the Hubble CLI, we can
query the flow history on each node to identify the pods which have received
DNS errors.

Hubble operates on a per-node basis, to simplify querying across nodes, we
first define a bash function to execute a command inside all Hubble pods which
are running as a DaemonSet in your cluster:

We can now use the hubble CLI to query the flow history to extract the names
of all pods which have received DNS errors in the last 10 minutes:

The output in the above command illustrates a typical example of a particular
pod jar-jar-binks-59cdcc8dc4-hxl6w in namespace starwars consistently
failing to look up the FQDN unknown-galaxy while attempting to resolve all
the variants of the DNS suffix search list.

Kubernetes dns 101

In case you are not entirely familiar with how Kubernetes leverages DNS for
service discovery, this section will give you a brief introduction. You can
skip this section if you are already familiar with the DNS concepts of
Kubernetes.

Kubernetes pods and services are assigned a transient IP address requiring a
service discovery mechanism to be used to map the persistent service and pod
name to the temporary IP address on the fly. To implement this functionality,
Kubernetes assigns a fully qualified domain name (FQDN) to services and pods
and configures pods to use CoreDNS. Pods are now able to look up service and
pod names using DNS to retrieve the transient IP addresses.

Even though pods are assigned an FQDN as well, it is common practice to perform
service discovery via the Kubernetes service name as shown in the diagram
below:

Depending on the type of Kubernetes service, CoreDNS will respond with a
ClusterIP or with a list of PodIPs directly (headless service). The pod
connecting to the service can now initiate a connection to the returned IP
address(es). For services of type ClusterIP, the Kubernetes networking layer
will automatically translate connections to that ClusterIP to the IP of one of
the pods chosen by the service to the PodIP of one of the pods selected by the

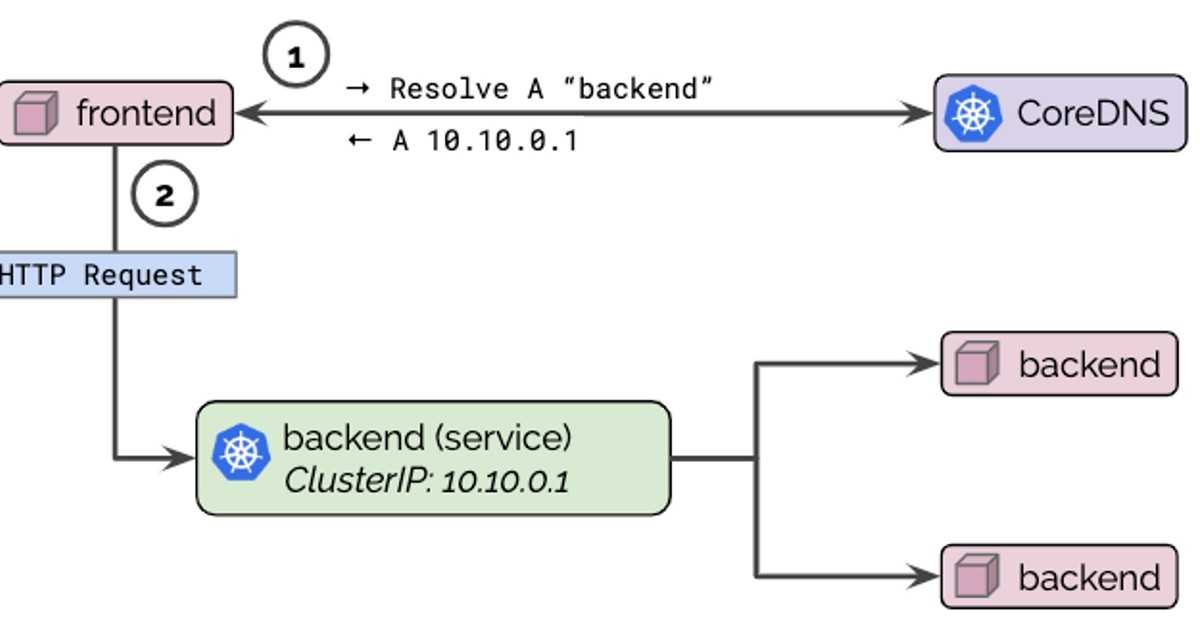

service as illustrated by step (2) in the below diagrams:

If errors occur in this first step, these errors are typically referred to as
DNS resolution errors or, more broadly, DNS issues. Errors during the second
phase are generally referred to as network connectivity issues.

If you want to learn more about how Kubernetes uses DNS, see DNS for Services
and Pods
of the Kubernetes documentation.

Other options of dns logging

Product	Implementation	Features
Splunk	UF installed on DNS server	Simple & SIEM integration, Pre-parsed field, High license fee, May not capture all traffic
Splunk	UF agent listen on network tap	Simple & SIEM integration, Pre-parsed field, High license fee, Capture ALL DNS traffic if tapping on Internet gateway
Packetbeat	Installed on DNS server	Simple & SIEM integration, Pre-parsed field, No license fee, May not capture all traffic
Packetbeat	agent listen on network tap	Simple & SIEM integration, Pre-parsed field, No license fee, Capture ALL DNS traffic if tapping on Internet gateway
Bro/Zeek	agent listen on network tap	Support by SIEM, Pre-parsed field text file, No license fee, Capture ALL DNS traffic if tapping on Internet gateway

Run it with console

$ python -m dns_debugger -d trnsnt.ovh --failures
{ "success": 0, "failures": 1, "testcases": { "failures": [ { "description": "Checking DNSSEC recursively for trnsnt.ovh.", "result": "Zone trnsnt.ovh. is not signed, there is no DNSKEY, but we have a parent DS record. Please remove it", "success": false } ] }
}
$ python -m dns_debugger -d dnstests.fr
{ "success": 26, "failures": 0, "testcases": { "failures": [], "success": [ { "description": "Get SOA records for dnstests.fr. from default resolver", "result": "[RRSET] [[SOA] dan.ns.cloudflare.com. dns.cloudflare.com. 2027406459 10000 2400 604800 3600]", "success": true } ] }
}

Tracking pod context in metrics

The standard configuration will not attach any additional context, and the
metric will describe the DNS errors and DNS response balance for an entire
cluster or node. However, using the programmable metrics, Hubble can be
configured to attach additional context to scope the metric by namespace,
security identity, or even to individual pods. As an example, the following
graph has been configured to label DNS errors with the pod name receiving the
DNS error:

The Prometheus query used is:

See Hubble
Metrics Documentation
for details on how to configure Hubble metrics to label accordingly.

Counting the number of DNS errors per pod helps to quickly identify which pods
are subject to DNS resolution failures but doesn’t yet tell us why the
resolution is failing.

Why dns logging?

DNS traffic is one of the most important logging for continuous network security monitoring. DNS requests will be sent whenever you are sending an email or browsing a website. Therefore, with DNS logging, we can easily identify email from known phishing domain, known phishing URL, access to known malicious C2 domain and even Typosquatting domain.

In addition, there are tons of malicious ways which leverage standard DNS query to transfer payload, establish covert channel and data ex-filtration. Some interesting tools and exploits methods includes dnscat2, PowerCloud,HITB DNS’ ex-filtration presentation, Defcon Russia DNS payload for metasploit, DNSExfiltrator, Cobalt Strike’s DNS Beacon and SIGRed (CVE-2020-1350)

Windows dns debug logging

DNS Debug Logging is available since Windows 2000 (Logging tab for Windows 2000). The log format between Windows 2000/2003 and Windows 2008 are different. In this post, we will only cover the information for Windows 2008 . Microsoft suggested to enable DNS analytics log instead of DNS debug log due to performance issue.

We will discuss this later. However, ONLY DNS debug log provides parsed DNS DATA information, which is DNS reply from server. Those DNS answer provides additional value to your investigation, especially in the case attacker using DNS TXT record as C2 Covert Channel.

To enable Windows DNS debug logging, follow these steps.

Also take a note that whenever the DNS server is restarted, the log file is cleared.

TrustedSec had an article discussed the structure of the DNS log file. In short, the log file provides many low level information, including the most important DNS reply.

TrustedSec also wrote a powershell script to parse the DNS log file. However, it do not work in our environment(Windows 2022R2 and PowerShell 5). We have also developed another powershell script(windows_dns_debug_log_parser.ps1) to parse the DNS debug log file in csv format.

Windows DNS Debug Log Parser Result — Result of windows_dns_debug_log_parser.ps1

Глава 12. устранение неполадок сети – руководство по эксплуатации openstack

К сожалению, поиск и устранение неисправностей сети может быть очень сложной и
запутанной процедурой. Вопросы с сетью могут вызывать проблемы в различных местах
облака. Использование процедуры логического устранения неполадок может уменьшить беспорядок
и более быстро изолировать именно то место, где есть проблема сети.
Цель данной главы- предоставить вам информацию, которая необходима для определения
любой проблемы для либоnova-network или
сетевого ресурса OpenStack (neutron) с Linux Bridge or Open vSwitch.

:/> Не работает кнопка Пуск в Windows 10: как исправить

Используйте следующую команду на вычислительных узлах и узлах, с работающими
nova-network, чтобы увидеть информацию об интерфейсах,
включая информацию об IP-адресах, VLAN и работают ли ваши интерфейсы:

# ip a

Если вы испытываете любой вид проблем с сетью, одна хорошая начальная здравая
проверка заключается в том, чтобы убедиться, что ваши интерфейсы работают. Например:

$ ip a | grep state
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master br100 state UP qlen 1000
4: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN
5: br100: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP

Вы можете спокойно игнорировать состояние virbr0, который
является мостом (bridge) по умолчанию созданным libvirt и не используемым OpenStack.

Если вы вошли в систему экземпляра и выполняете ping на внешний хост, например Google
— пакеты ping имеют маршрутизацию показанную на

Рисунке 12.1, “Маршрутизация обмена для ping-а пакетов”.

Экземпляр генерирует пакет и помещает его в виртуальную сетевую плату (virtual NIC)
внутри экземпляра, например, такую, как,
eth0.
Пакет передается виртуальной сетевой плате вычислительного хоста, например,
vnet1. Вы можете узнать какой именно сетевой адаптер (vnet NIC)
используется, просмотрев файл /etc/libvirt/qemu/instance-xxxxxxxx.xml.
Из vnet NIC пакет передается в мост вычислительного узла, например
br100.
Если у вас выполняется FlatDHCPManager, на вычислительном узле присутствует один мост.
Если у вас выполняется VlanManager, по одному мосту существует для каждой VLAN.
Чтобы найти какой мост будет использовать пакет, выполните команду:
```
$ brctl show
```
Найдите vnet NIC. Вы также можете воспользоваться nova.conf и найти параметр
flat_interface_bridge.
Пакеты перемещается в главную сетевую плату вычислительного узла. Вы опять
можете найти эту сетевую плату в выводе результата brctl, или вы
можете найти ее с помощью ссылки на параметр flat_interface
в nova.conf.
После того, как пакет попадает в этот сетевой адаптер, он передается в шлюз по умолчанию
для данного вычислительного узла. Наиболее вероятно, что теперь пакет находится вне вашего контроля
в данной точке. Диаграмма изображает внешний шлюз.
Тем не менее, в конфигурации по умолчанию с многими хостами, хост
вычислительного узла является шлюзом.

Чтобы увидеть путь ответа ping, измените направление.
Из рассмотренного пути вы можете увидеть, что один пакет проходит через четыре
различных сетевых адаптера. Если возникает проблема с любой из этих сетевых плат,
возникает проблема с сетью.

Сетевая служба OpenStack, neutron, имеет гораздо больше степеней свободы чем
предоставляет nova-network своими подключаемыми
внутренними серверами. Она может быть настроена на работу с плагинами с открытым
кодом или собственного производства поставщиков, которые управляют оборудованием
сетей, определяемым программным обеспечением (SDN, software defined networking) или
плагинами, которые используют имеющиеся у Linux функции на ваших хостах, таких как
Open vSwitch или Linux Bridge.

Глава сетевых ресурсов OpenStack

Руководства администратора облака описывает разнообразие сетевых сценариев
и способов их подключений. Цель данного раздела заключается в предоставлении вам
инструментов для устранения неисправностей различных компонентов, которые, однако,
совместно работают по вертикали в вашей среде.

Для данного примера мы используем внутренние сервера Open vSwitch (OVS).
Другие плагины будут иметь очень отличные потоки данных. Согласно опросу пользователей
OpenStack в октябре 2022, OVS является наиболее популярным драйвером развертывания сети,
более чем с 50 процентами сайтов, использующими его по сравнению с занявшим второе место
драйвером Linux Bridge driver. Для справки, мы опишем все этапы в кругообороте при помощи

Рисунка 12.2, “Сетевые пути Neutron”.

Экземпляр формирует пакет и помещает его в виртуальный NIC
внутри экземпляра, например, eth0.
Пакет передается в устройство тест-порта (TAP, Test Access Point) в
вычислительном хосте, например, tap690466bc-92. Просмотрев файл
/etc/libvirt/qemu/instance-xxxxxxxx.xml,
вы можете определить какой тест- порт (TAP) используется.
Имя устройства тест- порта (TAP) строится с использованием первых 11 символов ID порта
(10 шестнадцатеричных цифр плюс входящий в их состав символ дефиса ‘-‘),
следовательно, если вы увидите построенное иначе имя устройства, это будет означать
использование команды neutron.
Она возвращает список конвейера с разделителями, первым элементом которого будет ID порта.
Например, для получения ID порта, связанного с IP адресом 10.0.0.10, выполните:
```
# neutron port-list | grep 10.0.0.10 | cut -d | -f 2 ff387e54-9e54-442b-94a3-aa4481764f1d
```
Взяв первые 11 символов, мы сможем построить имя устройства tapff387e54-9e
из результата вывода.

Устройство тест-порта (TAP) присоединяется к объединяющему (integration) мосту,
br-int. Этот мост соединяет все устройства тест- портов (TAP)
экземпляра и все остальные мосты системы. В данном примере у нас имеется
int-br-eth1 и patch-tun.
int-br-eth1 является первой половиной пары veth, присоединенной к мосту
br-eth1, который обрабатывает сеть VLAN, создающую
магистральную линию сквозь физические устройства Ethernet eth1.
patch-tun является внутренним портом Open vSwitch, который
соединяет мост br-tun с сетями GRE.
Устройства тест-порта (TAP) и устройства veth являются обычными устройствами Linux и
могут обследованы при помощи обычных инструментов, таких как ip
и tcpdump. Внутренние устройства Open vSwitch, например,
patch-tun, видны только в рамках среды Open vSwitch.
Если вы попробуете выполнить tcpdump -i patch-tun,
это вызовет ошибку с сообщением, что такое устройство не существует.
Существует возможность просмотра пакетов во внутренних интерфейсах, однако
это требует некоторой сетевой акробатики. Вначале вы должны создать фиктивное (dummy)
сетевое устройство, которое могут видеть обычные инструменты Linux. Затем
вам необходимо добавить его в мост, содержащий внутренние интерфейсы,
которые вы хотите отслеживать. Наконец, вы должны запросить Open vSwitch
зеркалировать весь обмен к- или от- внутреннего порта на этот фиктивный порт.
После всего этого вы можете выполнить tcpdump
на фиктивном интерфейсе и увидеть трафик внутреннего порта.
В объединенном (integration) мосте сети разделяются при помощи
внутренних VLANs в зависимости от определенных на них служб.
Это позволяет экземплярам на одном хосте взаимодействовать напрямую без
перекачки остатка виртуальной или физической сети.
ID таких внутренних VLAN основаны на порядке их создания в узле и могут различаться
между узлами. Подобные ID не имеют никакой связи с ID сегментации, используемыми при
определении сети и в физических соединениях.
Метки (tags) VLAN транслируются между внешними метками, определенными при создании
сети и внутренними метками в различных местах. В
br-int, пакеты, приходящие от int-br-eth1
транслируются их внешних меток во внутренние.
Другие трансляции также происходят в других мостах и будут обсуждаться в
своих разделах.
Чтобы обнаружить какая внутренняя метка VLAN
используется для данного внешнего VLAN при помощи команды
ovs-ofctl:
1. Найдите метку внешней VLAN интересующей вас сети. Это будет provider:segmentation_id,
  возвращаемые сетевой службой:
```
# neutron net-show --fields provider:segmentation_id <network name> --------------------------- --------------------------------------
| Field | Value | --------------------------- --------------------------------------
| provider:network_type | vlan |
| provider:segmentation_id | 2113 | --------------------------- --------------------------------------
```
2. В данном случае выполните grep для provider:segmentation_id, 2113,
  в выводе результата ovs-ofctl dump-flows br-int:
```
# ovs-ofctl dump-flows br-int|grep vlan=2113
cookie=0x0, duration=173615.481s, table=0, n_packets=7676140,
n_bytes=444818637, idle_age=0, hard_age=65534, priority=3,
in_port=1,dl_vlan=2113 actions=mod_vlan_vid:7,NORMAL
```
  Здесь вы можете увидеть,что принимающиеся в порт ID 1
  пакеты с меткой VLAN 2113 модифицируются таким образом,
  чтобы иметь метку внутренней VLAN, равной 7.
  Погрузившись немного глубже, вы можете убедиться, что порт 1 фактически является
  int-br-eth1:
```
# ovs-ofctl show br-int
OFPT_FEATURES_REPLY (xid=0x2): dpid:000022bc45e1914b
n_tables:254, n_buffers:256
capabilities: FLOW_STATS TABLE_STATS PORT_STATS QUEUE_STATS
ARP_MATCH_IP
actions: OUTPUT SET_VLAN_VID SET_VLAN_PCP STRIP_VLAN SET_DL_SRC
SET_DL_DST SET_NW_SRC SET_NW_DST SET_NW_TOS SET_TP_SRC
SET_TP_DST ENQUEUE 1(int-br-eth1): addr:c2:72:74:7f:86:08 config: 0 state: 0 current: 10GB-FD COPPER speed: 10000 Mbps now, 0 Mbps max 2(patch-tun): addr:fa:24:73:75:ad:cd config: 0 state: 0 speed: 0 Mbps now, 0 Mbps max 3(tap9be586e6-79): addr:fe:16:3e:e6:98:56 config: 0 state: 0 current: 10MB-FD COPPER speed: 10 Mbps now, 0 Mbps max LOCAL(br-int): addr:22:bc:45:e1:91:4b config: 0 state: 0 speed: 0 Mbps now, 0 Mbps max
OFPT_GET_CONFIG_REPLY (xid=0x4): frags=normal miss_send_len=0
```
Следующий этап зависит от того настроена ли виртуальная сеть на
использование меток (tags) 802.1q VLAN или GRE:
1. Сети на основе VLAN покидают объединяющий мост через интерфейс veth
  int-br-eth1, а приходят в него через
  br-eth1 другого участника пары veth
  phy-br-eth1. Пакеты в этом интерфейсе
  приходят с внутренними метками (tags) VLAN и транслируются во внешние
  метки (tags) в порядке, обратном описанному выше:
```
# ovs-ofctl dump-flows br-eth1|grep 2113
cookie=0x0, duration=184168.225s, table=0, n_packets=0, n_bytes=0,
idle_age=65534, hard_age=65534, priority=4,in_port=1,dl_vlan=7
actions=mod_vlan_vid:2113,NORMAL
```
  Пакеты теперь помечаются метками внешнего VLAN, затем выходят в физическую сеть через
  eth1. Коммутирующий эти интерфейсы Layer2 соединен
  таким образом, чтобы быть настроенным на прием трафика с используемым ID VLAN.
  Следующий интервал связи (hop) для этого пакета должен происходить также в сети
  layer-2.
2. Сети на основе GRE проходят через patch-tun в
  мост туннеля br-tun в интерфейсе
  patch-int. Этот мост также содержит один порт для каждого
  однорангового (peer) участника туннеля GRE, т.е. по одному для каждого
  вычислительного узла и сетевого узла в вашей сети. Порты нумеруются
  последовательно от gre-1 и так далее.
  Соответствие интерфейсов gre-<n>
  конечным точкм туннеля можно установить просмотрев состояние Open vSwitch:
```
# ovs-vsctl show |grep -A 3 -e Port "gre- Port "gre-1" Interface "gre-1" type: gre options: {in_key=flow, local_ip="10.10.128.21", out_key=flow, remote_ip="10.10.128.16"}
```
  В данном случае gre-1 является туннелем из
  IP 10.10.128.21, который должен соответствовать внутреннему интерфейсу
  данного узла, к IP 10.10.128.16 на удаленной стороне.
  Такие туннели используются в обычных таблицах маршрутизации в хосте
  для переправки получающихся в результате пакетов GRE, следовательно,
  не существует требования для конечных точек GRE присутствовать в одной
  и той же сети layer-2, в отличие от инкапсуляции VLAN.
  Все интерфейсы в br-tun являются внутренними
  по отношению к Open vSwitch. Дляотслеживания трафика в нем вы должны установить
  порт зеркала, как это было описано выше для patch-tun в
  мосте br-int.
  Все трансляции туннеля GRE в- и из- внутренних VLAN происходят
  в мосте.
Чтобы обнаружить какие метки (tags) внутренних VLAN
используются для туннеля GRE при помощи команды ovs-ofctl:
1. Найдите provider:segmentation_id
  интересующей вас сети. Это то же поле, которое используется для ID VLAN
  в сетях на основе VLAN:
```
# neutron net-show --fields provider:segmentation_id <network name> -------------------------- -------
| Field | Value | -------------------------- -------
| provider:network_type | gre |
| provider:segmentation_id | 3 | -------------------------- -------
```
2. В данном случае осуществите grep для 0x<provider:segmentation_id>,
  0x3, в выдаче результата ovs-ofctl dump-flows br-tun:
```
# ovs-ofctl dump-flows br-tun|grep 0x3
cookie=0x0, duration=380575.724s, table=2, n_packets=1800,
n_bytes=286104, priority=1,tun_id=0x3
actions=mod_vlan_vid:1,resubmit(,10) cookie=0x0, duration=715.529s, table=20, n_packets=5,
n_bytes=830, hard_timeout=300,priority=1,
vlan_tci=0x0001/0x0fff,dl_dst=fa:16:3e:a6:48:24
actions=load:0->NXM_OF_VLAN_TCI[],
load:0x3->NXM_NX_TUN_ID[],output:53 cookie=0x0, duration=193729.242s, table=21, n_packets=58761,
n_bytes=2618498, dl_vlan=1 actions=strip_vlan,set_tunnel:0x3,
output:4,output:58,output:56,output:11,output:12,output:47,
output:13,output:48,output:49,output:44,output:43,output:45,
output:46,output:30,output:31,output:29,output:28,output:26,
output:27,output:24,output:25,output:32,output:19,output:21,
output:59,output:60,output:57,output:6,output:5,output:20,
output:18,output:17,output:16,output:15,output:14,output:7,
output:9,output:8,output:53,output:10,output:3,output:2,
output:38,output:37,output:39,output:40,output:34,output:23,
output:36,output:35,output:22,output:42,output:41,output:54,
output:52,output:51,output:50,output:55,output:33
```
  Здесь вы видите три потока, связанных с туннелем GRE.
  Первый является трансляцией из входящих в этот туннель пакетов с ID
  данного туннеля в ID 1 внутренней VLAN. Второй показывает поток
  одноадресной передачи в порт вывода 53 для пакетов, предназначенных
  MAC адресу fa:16:3e:a6:48:24. Третий отображает трансляцию из внутреннего
  представления VLAN в ID туннеля GRE лавинно маршрутизирующиеся во
  все выводящие порты. Для более подробного ознакомления с особенностями
  описания потока обратитесь к оперативной странице руководства для
  ovs-ofctl. Каки в предыдущем примере VLAN,
  соответствие численных ID портов с их именами может быть установлено
  путем просмотра результата вывода
  ovs-ofctl show br-tun.
Затем пакет получается на сетевом узле. Обратите внимание, что любое
перемещение в L3-агенте или DHCP -агенте будут видны только в пределах
их сетевого пространства имен. Просмотр любых интерфейсов за пределами этих
пространств имен, даже тех, которые осуществляют сетевой трафик, покажет только
широковещательные пакеты, такие как протоколы разрешения адресов (ARP), а
одноадресный трафик к маршрутизатору или DHCP адрес не будет виден.
См.
Работа с сетевыми пространствами имен для подробностей о том, как выполнять команды внутри этих пространств имен.
Кроме того, можно настроить сети на основе VLAN на использование внешних маршрутизаторов вместо L3-агента, показанного здесь,
при условии, что внешний маршрутизатор находится в той же VLAN:
Далее, пакеты из любого входа проходят объединяющий мост, снова в точности как на вычислительном узле.
Затем пакет изготавливается для L3-агента. Это на самом деле другое
устройство тест-порта (TAP) в пространстве имен сети маршрутизатора. Пространство имен
маршрутизатора именуется в форме qrouter-<router-uuid>.
Запуск ip a, в рамках пространства имен покажет имя устройства тест-порта (TAP),
QR-e6256f7d-31 в нашем примере:
```
# ip netns exec qrouter-e521f9d0-a1bd-4ff4-bc81-78a60dd88fe5 ip a|grep state
10: qr-e6256f7d-31: <BROADCAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
11: qg-35916e1f-36: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 500
28: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN
```
Интерфейс qg-<n> в L3-агенте пространства имен маршрутизатора
пересылает пакет своему следующему интервалу связи (hop) через устройство
eth2 во внешней моста br-ex. Этот
мост построен так же, как br-eth1 и может быть
проверен таким же образом.
Этот внешний мост также включает в себя физический сетевой интерфейс,
в нашем примере eth2, который, наконец,
выгружает пакет во внешнюю сеть, определенную для внешнего маршрутизатора или
получателя.
Агенты DHCP, оперирующие в сети OpenStack работают в пространствах имен,
подобных L3-агентам. DHCP пространства имен именуются
как qdhcp-<uuid> и имеют устройство
тест-порта (TAP) в объединяющем мосте. Отладка проблем DHCP обычно включает в себя работу
внутри пространства имен этой сети.

:/> Программы для сканирования сети

Используйте команду ping, чтобы быстро найти где существует отказ в сетевом пути.
В экземпляре вначале убедитесь, можете ли вы проверить связь (ping) с внешним хостом, например,
google.com. Если да, то вообще не должно быть проблемы с сетью.

Если нет, попробуйте выполнить ping к IP адресу вычислительного узла, на котором
располагается экземпляр. Если ping к этому IP выполняется, то проблема находится
где- то между вычислительным узлом и его шлюзом по умолчанию.

Если ping на IP адрес данного вычислительного узла не выполняется, проблема между
экземпляром и вычислительным узлом. Она может заключаться и в мосте,
соединяющем основную сетевую плату вычислительного узла и vnet
NIC экземпляра.

И последний тест заключается в запуске второго экземпляра и проверке того, что оба
экземпляра могут осуществлять ping друг к другу. Если да, то проблема может быть связана
с брандмауэром (firewall) на данном вычислительном узле.

Один замечательный, хотя и чересчур глубокий, способ устранения неполадок сети заключается
в использовании tcpdump. Мы рекомендуем использовать
tcpdump в различных точках сетевого пути, чтобы
провести корреляцию того, где может быть проблема. Если вы предпочитаете работать с графическим интерфейсом (GUI),
либо напрямую или с использованием перехвата tcpdump попробуйте в обоих случаях
Wireshark.

Например, выполните следующую команду:

tcpdump -i any -n -v 'icmp[icmptype] = icmp-echoreply or icmp[icmptype] =
icmp-echo'

Выполните ее из командной строки в следующих областях:

В нашем примере эти местоположения имеют следующие IP-адреса:

Instance 10.0.2.24 203.0.113.30 Compute Node 10.0.0.42 203.0.113.34 External Server 1.2.3.4

Затем откройте новую оболочку на экземпляре и потом выполните ping к внешнему
хосту, на котором работает tcpdump.
Если сетевой путь к внешнему серверу и обратно полностью работоспособен, вы видите нечто вроде
следующего:

На внешнем сервере:

12:51:42.020227 IP (tos 0x0, ttl 61, id 0, offset 0, flags [DF],
proto ICMP (1), length 84) 203.0.113.30 > 1.2.3.4: ICMP echo request, id 24895, seq 1, length 64
12:51:42.020255 IP (tos 0x0, ttl 64, id 8137, offset 0, flags [none],
proto ICMP (1), length 84) 1.2.3.4 > 203.0.113.30: ICMP echo reply, id 24895, seq 1, length 64

На вычислительном узле:

12:51:42.019519 IP (tos 0x0, ttl 64, id 0, offset 0, flags [DF],
proto ICMP (1), length 84) 10.0.2.24 > 1.2.3.4: ICMP echo request, id 24895, seq 1, length 64
12:51:42.019519 IP (tos 0x0, ttl 64, id 0, offset 0, flags [DF],
proto ICMP (1), length 84) 10.0.2.24 > 1.2.3.4: ICMP echo request, id 24895, seq 1, length 64
12:51:42.019545 IP (tos 0x0, ttl 63, id 0, offset 0, flags [DF],
proto ICMP (1), length 84) 203.0.113.30 > 1.2.3.4: ICMP echo request, id 24895, seq 1, length 64
12:51:42.019780 IP (tos 0x0, ttl 62, id 8137, offset 0, flags [none],
proto ICMP (1), length 84) 1.2.3.4 > 203.0.113.30: ICMP echo reply, id 24895, seq 1, length 64
12:51:42.019801 IP (tos 0x0, ttl 61, id 8137, offset 0, flags [none],
proto ICMP (1), length 84) 1.2.3.4 > 10.0.2.24: ICMP echo reply, id 24895, seq 1, length 64
12:51:42.019807 IP (tos 0x0, ttl 61, id 8137, offset 0, flags [none],
proto ICMP (1), length 84) 1.2.3.4 > 10.0.2.24: ICMP echo reply, id 24895, seq 1, length 64

В экземпляре:

12:51:42.020974 IP (tos 0x0, ttl 61, id 8137, offset 0, flags [none],
proto ICMP (1), length 84) 1.2.3.4 > 10.0.2.24: ICMP echo reply, id 24895, seq 1, length 64

Здесь внешний сервер получил запрос ping и послал ping-ответ.
На вычислительном узле вы можете увидеть, что и сам ping и ping ответ
успешно выполнены. Вы также должны увидеть дублированные пакеты на
вычислительном узле, как показано выше, потому что tcpdump захватывает пакет как в мосте, так и на исходящем интерфейсе.

При использовании nova-network база данных nova
содержит несколько таблиц с сетевой информацией:

Из этих таблиц вы можете увидеть, что плавающие IP технически
никогда напрямую не связаны с экземпляром; соединение всегда должно проходить
через фиксированный IP.

Одна из распространенных проблем сети заключается в том, что экземпляр успешно стартует,
но не доступен, потому что не удается получить IP-адрес от
dnsmasq, который является сервером DHCP, запускаемым службой
nova-network.

Самый простой способ выяснить, что эта проблема связана с вашим
экземпляром, заключается в просмотре вывода консоли вашего экземпляра. Если отказал
DHCP, вы можете получить журнал консоли, выполнив:

$ nova console-log <instance name or uuid>

Если ваш экземпляр не получил IP через DHCP, в консоли должны появиться какие-то сообщения.
Например, для образа Cirros вы увидите вывод результатов, выглядящий следующим образом:

udhcpc (v1.17.2) started
Sending discover...
Sending discover...
Sending discover...
No lease, forking to background
starting DHCP forEthernet interface eth0 [ [1;32mOK[0;39m ]
cloud-setup: checking http://169.254.169.254/2009-04-04/meta-data/instance-id
wget: can't connect to remote host (169.254.169.254): Network is
unreachable

После того, как вы установите, что экземпляр загрузился правильно, задача состоит
в том, чтобы выяснить, где происходит отказ.

Проблема DHCP может быть вызвана некорректно работающим процессом dnsmasq.
Во-первых, выполните отладку, проверив журналы и перезагрузите процессы dnsmasq только
для этого проекта (владельца, tenant). В режиме VLAN существует по процессу dnsmasq для
каждого владельца. После перезагрузки целевых процессов dnsmasq,
самый простой способ исключить причины dnsmasq, состоит в том, чтобы уничтожить все dnsmasq
процессы на машине, и перезапустить nova-network.
В крайнем случае, выполните это с правами root:

# killall dnsmasq
# restart nova-network

Спустя несколько минут после того, как nova-network запущена повторно,
вы должны увидеть новое выполнение процессов dnsmasq:

# ps aux | grep dnsmasq

nobody 3735 0.0 0.0 27540 1044 ? S 15:40 0:00 /usr/sbin/dnsmasq --strict-order --bind-interfaces --conf-file= --domain=novalocal --pid-file=/var/lib/nova/networks/nova-br100.pid --listen-address=192.168.100.1 --except-interface=lo --dhcp-range=set:'novanetwork',192.168.100.2,static,120s --dhcp-lease-max=256 --dhcp-hostsfile=/var/lib/nova/networks/nova-br100.conf --dhcp-script=/usr/bin/nova-dhcpbridge --leasefile-ro
root 3736 0.0 0.0 27512 444 ? S 15:40 0:00 /usr/sbin/dnsmasq --strict-order --bind-interfaces --conf-file= --domain=novalocal --pid-file=/var/lib/nova/networks/nova-br100.pid --listen-address=192.168.100.1 --except-interface=lo --dhcp-range=set:'novanetwork',192.168.100.2,static,120s --dhcp-lease-max=256 --dhcp-hostsfile=/var/lib/nova/networks/nova-br100.conf --dhcp-script=/usr/bin/nova-dhcpbridge --leasefile-ro

Если ваши экземпляры все еще не в состоянии получить IP-адреса,
следующая задача заключается в проверке того, видны ли запросы DHCP dnsmasq из
экземпляра. На машине, на которой выполняется процесс dnsmasq и которая является
вычислительным хоcтом при работе в режиме с многими хостами, найдите
/var/log/syslog, чтобы увидеть вывод результатов dnsmasq. Если dnsmasq
видит запросы правильно и раздает IP, результат выглядит таким обазом:

Feb 27 22:01:36 mynode dnsmasq-dhcp[2438]: DHCPDISCOVER(br100) fa:16:3e:56:0b:6f
Feb 27 22:01:36 mynode dnsmasq-dhcp[2438]: DHCPOFFER(br100) 192.168.100.3 fa:16:3e:56:0b:6f
Feb 27 22:01:36 mynode dnsmasq-dhcp[2438]: DHCPREQUEST(br100) 192.168.100.3 fa:16:3e:56:0b:6f
Feb 27 22:01:36 mynode dnsmasq-dhcp[2438]: DHCPACK(br100) 192.168.100.3
fa:16:3e:56:0b:6f test

Если вы не видите DHCPDISCOVER, существует
проблема с получением пакетов от экземпляра к машине с запущенным
dnsmasq. Если вы видите все приводимые выше выводы, а экземплярам
до сих пор не удалось получить IP-адреса, то пакеты доходят от экземпляра к хосту
с запущенным dnsmasq, но они не в состоянии выполнить обратный путь.

:/> Адаптивный контроль аномалий

Вы также должны видеть сообщение, подобное такому:

Feb 27 22:01:36 mynode dnsmasq-dhcp[25435]: DHCPDISCOVER(br100) fa:16:3e:78:44:84 no address available

Это может быть проблема, вызванная Dnsmasq и / или nova-network.
(Для предыдущего примера, если бы случилась проблема, что dnsmasq не имеет больше
IP-адресов для выдачи, поскольку больше нет фиксированных IP-адресов в базе данных в
вычислительной среде OpenStack).

Если есть подозрительные сообщения журнала dnsmasq, взгляните на
аргументы командной строки для процессов dnsmasq чтобы убедиться,
что они выглядят правильно:

$ ps aux | grep dnsmasq

Вывод результатов выглядит примерно следующим образом:

108 1695 0.0 0.0 25972 1000 ? S Feb26 0:00 /usr/sbin/dnsmasq
-u libvirt-dnsmasq
--strict-order --bind-interfaces --pid-file=/var/run/libvirt/network/default.pid --conf-file= --except-interface lo --listen-address 192.168.122.1 --dhcp-range 192.168.122.2,192.168.122.254 --dhcp-leasefile=/var/lib/libvirt/dnsmasq/default.leases --dhcp-lease-max=253 --dhcp-no-override
nobody 2438 0.0 0.0 27540 1096 ? S Feb26 0:00 /usr/sbin/dnsmasq --strict-order
--bind-interfaces --conf-file= --domain=novalocal --pid-file=/var/lib/nova/networks/nova-br100.pid --listen-address=192.168.100.1 --except-interface=lo --dhcp-range=set:'novanetwork',192.168.100.2,static,120s --dhcp-lease-max=256 --dhcp-hostsfile=/var/lib/nova/networks/nova-br100.conf --dhcp-script=/usr/bin/nova-dhcpbridge --leasefile-ro root 2439 0.0 0.0 27512 472 ? S Feb26 0:00 /usr/sbin/dnsmasq --strict-order
--bind-interfaces --conf-file= --domain=novalocal --pid-file=/var/lib/nova/networks/nova-br100.pid --listen-address=192.168.100.1 --except-interface=lo --dhcp-range=set:'novanetwork',192.168.100.2,static,120s --dhcp-lease-max=256 --dhcp-hostsfile=/var/lib/nova/networks/nova-br100.conf --dhcp-script=/usr/bin/nova-dhcpbridge --leasefile-ro

Вывод результатов показывает три различных процесса dnsmasq. Процесс dnsmasq,
который имеет диапазон подсети DHCP 192.168.122.0, относящийся к libvirt
и может быть проигнорирован. Другие два процесса dnsmasq принадлежат
nova-network. Эти два процесса на самом деле
связаны — один просто является порождающим процессом второго. Аргументы
процессов dnsmasq должны соответствовать реквизитам, с которыми вы настроили
nova-network.

Если проблема не кажется связанной с самим dnsmasq, в данном
месте используйте tcpdump в интерфейсах для определения точки,
в которой теряются пакеты.

DHCP трафик использует UDP. Клиент отправляет пакеты из порта 68 в порт 67 на
сервере. Попробуйте загрузить новый экземпляр, а затем систематически прослушивать
сетевой адаптер, пока вы не идентифицируете тот, который не видит трафик. Чтобы
использовать tcpdump для прослушивания портов 67 и 68 на br100, вы могли
бы выполнить:

# tcpdump -i br100 -n port 67 or port 68

Вы должны выполнять проверку готовности к работе интерфейсов,
например, с помощью команд, подобных ip a и
brctl show для того, чтобы убедиться, что
интерфейсы действительно работают и настроены таким образом, что вы полагаете, что они
существуют.

Если вы в состоянии пробросить ssh к экземпляру, но получение приглашения
занимает очень много времени (порядка минуты), то, возможно, у вас проблемы
с DNS. Причина проблемы с DNS может быть вызвана тем, что
сервер ssh не осуществляет обратный DNS поиск IP-адреса, с которого
вы подключаетесь. Если поиск DNS не работает на вашем экземпляре, то вы
должны ожидать выполнение тайм-аута обратного просмотра DNS для выполнения
процесса авторизации ssh.

При отладке проблем DNS, начните с удостоверения того, что хост, на
котором работает процесс dnsmasq для этого экземпляра способен правильно разрешать адреса.
Если хост не может разрешать адреса, тогда и экземпляры не смогут
выполнять это.

Быстрый способ проверить, работает ли DNS заключается в разрешении имени хоста
внутри вашего экземпляра с использованием команды host. Если DNS
работает, вы должны увидеть:

$ host openstack.org
openstack.org has address 174.143.194.225
openstack.org mail is handled by 10 mx1.emailsrvr.com.
openstack.org mail is handled by 20 mx2.emailsrvr.com.

Если вы работаете с образом Cirros, он не имеет установленной программы “host”,
в этом случае вы можете использовать ping, чтобы попытаться получить доступ
к машине по имени хоста и чтобы убедиться в способности разрешать имена. Если DNS работает,
первая строка ping будет::

$ ping openstack.org
PING openstack.org (174.143.194.225): 56 data bytes

Если экземпляр не может разрешить имя хоста, у вас имеется проблема
с DNS. Например:

$ ping openstack.org
ping: bad address 'openstack.org'

В облаке OpenStack, процесс dnsmasq выступает в качестве DNS- сервера
для экземпляров в дополнение к работе в качестве DHCP-сервера. Некорректно
работающий процесс dnsmasq может быть источником проблем, связанных с DNS внутри
экземпляра. Как уже упоминалось в предыдущем разделе, самый простой способ исключения
плохого поведения процесса dnsmasq, заключается в уничтожении (kill) всех dnsmasq процессов на
машине, и перезапуске nova-network. Однако следует помнить,
что эта команда влияет на все работающие на данном узле экземпляры,
в том числе на процессы владельцев (tenant), которые не испытывают данной проблемы. В крайнем случае,
выполните с правами root:

# killall dnsmasq
# restart nova-network

После того, как dnsmasq снова стартует, убедитесь что DNS работает.

Если перезапуск процесса dnsmasq не решил проблему, вам, возможно,
потребуется использовать tcpdump для просмотра пакетов, чтобы проследить, где
они теряются. Сервер DNS прослушивает UDP порт 53. Вы должны увидеть запрос DNS
в мосте (например, br100) вашего вычислительного узла. Если вы
запустили прослушивание tcpdump на вычислительном узле:

# tcpdump -i br100 -n -v udp port 53
tcpdump: listening on br100, link-type EN10MB (Ethernet), capture size 65535
bytes

Тогда, если вы прокинете ssh в экземпляр и попытаетесь выполнить
ping openstack.org, вы должны увидеть нечто вроде:

16:36:18.807518 IP (tos 0x0, ttl 64, id 56057, offset 0, flags [DF],
proto UDP (17), length 59) 192.168.100.4.54244 > 192.168.100.1.53: 2 A? openstack.org. (31)
16:36:18.808285 IP (tos 0x0, ttl 64, id 0, offset 0, flags [DF],
proto UDP (17), length 75) 192.168.100.1.53 > 192.168.100.4.54244: 2 1/0/0 openstack.org. A 174.143.194.225 (47)

Использовавшийся в предыдущих примерах сетевых служб OpenStack Open vSwitch
является многоуровневым виртуальным коммутатором с полным набором характеристик,
лицензируемый согласно лиценизии Apache 2.0 для систем с открытым кодом.
Полная документация может быть найдена на
веб-сайте проекта.
На практике, после выполнения предыдущих настроек, наиболее общие проблемы связаны с тем,
существуют ли необходимые мосты (br-int,
br-tun, br-ex и т.п.)
и подключены ли к ним соответствующие порты.

Драйвер Open vSwitch должен это выполнять автоматически, и обычно так и происходит,
однако полезно знать как это сделатьвручнуюс помощью команды
ovs-vsctl. Эта команда имеет большое
количество подмножеств команд, которые мы будем использовать здесь;
изучите оперативные страницы руководства (man page) или воспользуйтесь
ovs-vsctl --help для получения полного списка.

Для получения пеоечня мостов в системе воспользуйтесь
ovs-vsctl list-br. Данный пример показывает
вычислительные узлы, которые имеют внутренние мосты и мосту туннелей.
Сети VLAN собираются в магистраль (trunked) через сетевой интерфейс
eth1:

# ovs-vsctl list-br
br-int
br-tun
eth1-br

Оперируя изнутри физических интерфейсов, мы можемувидеть цепочку
портов и мостов. Во-первых, мост eth1-br,
который содержит физический сетевой интерфейс eth1
и виртуальный интерфейс phy-eth1-br:

# ovs-vsctl list-ports eth1-br
eth1
phy-eth1-br

Далее, внутренний мост, br-int, содержащий
int-eth1-br, который идет в паре с phy-eth1-br
для присоединения к физической сети, показанной в предыдущем мосте,
patch-tun, который используется для соединения
моста туннеля GRE и устройства тест-порта (TAP), который присоединяет к
экземпляру, работающему в настоящее время в системе:

# ovs-vsctl list-ports br-int
int-eth1-br
patch-tun
tap2d782834-d1
tap690466bc-92
tap8a864970-2d

Мост туннеля, br-tun, содержит интерфейс
patch-int и интерфейс gre-<N>
для каждого одорангового участника, к которому он подключается через GRE,
причем,по одному для каждого вычислительного и сетевого узла в вашем кластере:

# ovs-vsctl list-ports br-tun
patch-int
gre-1
.
.
.
gre-<N>

Если какое- либо из этихсоединений пропущено или некорректно,
это означает ошибку настройки. Мосты могут добавляться при помощи
ovs-vsctl add-br, а порты могут добавляться к
мостам с использованием ovs-vsctl add-port.
При ручном запуске полезно будет воспользоваться отладкой,
важно, чтобы изменения, внесенные вручную и которые вы собираетесь сохранить
были отражены в ваших файлах настройки.

Сетевые пространства имен Linux являются функцией ядра, которую
сетевые службы используют для поддержки множественных изолированных
сетей уровня 2 с перекрывающимися диапазонами алресов.
Поддержкаможет быть запрещена, однако по умолчанию она присутствует.
Если она разрешена в вашей среде, ваши сетвые узлы будут выполнять своих
агентов dhcp и агентов 3 уровня в изолированных пространствах имен.
Сетевые интерфейсы и обмен в этих интерфейсах будут не видны в пространстве
имен по умолчанию.

Для просмотра того,используете ли вы пространство имен, выполните
ip netns:

# ip netns
qdhcp-e521f9d0-a1bd-4ff4-bc81-78a60dd88fe5
qdhcp-a4d00c60-f005-400e-a24c-1bf8b8308f98
qdhcp-fe178706-9942-4600-9224-b2ae7c61db71
qdhcp-0a1d0a27-cffa-4de3-92c5-9d3fd3f2e74d
qrouter-8a4ce760-ab55-4f2f-8ec5-a2e858ce0d39

Пространство имен маршрутизатора агента 3 уровня именуется
qrouter-<router_uuid>,
а пространство имен агента dhcp именуется
qdhcp-<net_uuid>.
Данный вывод результатов показывает сетевые узлы с четырьмя сетями, выполняющими агентов dhcp,
один из которых такжевыполняет маршрутизацию агента 3 уровня.
Важно знать, с какой сетью вы должны работать. Список существующих сетей, а
также их UUID могут быть получены выполнением
neutron net-list
с полномочиями администратора.

Когда вы определите, вкаком пространстве имен вам необходимо работать,
выможете использовать любое средство отладки, обсуждавшееся ранее, предваряемое
префиксом команды с ip netns exec <namespace>.
Например, для просмотра того, какие сетевые интерфейсы существуют в первом
пространстве имен qdhcp namespace, возвращавшемся ранее, выполните следующее:

# ip netns exec qdhcp-e521f9d0-a1bd-4ff4-bc81-78a60dd88fe5 ip a
10: tape6256f7d-31: <BROADCAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN link/ether fa:16:3e:aa:f7:a1 brd ff:ff:ff:ff:ff:ff inet 10.0.1.100/24 brd 10.0.1.255 scope global tape6256f7d-31 inet 169.254.169.254/16 brd 169.254.255.255 scope global tape6256f7d-31 inet6 fe80::f816:3eff:feaa:f7a1/64 scope link valid_lft forever preferred_lft forever
28: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue state UNKNOWN link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo inet6 ::1/128 scope host valid_lft forever preferred_lft forever

Отсюда вы видите что сервер DHCP в данной сети использует устройство tape6256f7d-31
и имеет IP адрес 10.0.1.100. Просмотрев адрес 169.254.169.254, вы также
можете увидеть, что агент dhcp выполняет службу прокси метаданных.
Люьые упоминавшиеся ранее в ланной главе команды могут быть выполнены аналогично.
Также возможно запустить оболочку, например, такую как bash,
и получить интерактивный сеанс в рамках заданного пространства имен.
В последнем случае, существующая оболочка вернет вас в пространство имен верхнего
уровня,заданное по умолчанию.
