Введение
Данная инструкция описывает типовую инсталляцию решений на платформе nanoCAD Plus и составлена на примере установки и лицензирования программного продукта nanoCAD Plus 7.
Большинство специализированных решений на базе nanoCAD устанавливается и лицензируется аналогичным образом.
Тем не менее, установка некоторых специализированных решений (например, nanoCAD Конструкции, nanoCAD Геоника) может иметь дополнительные особенности, с которыми можно ознакомиться в отдельных руководствах по установке, поставляемых в электронном виде вместе с программными продуктами.
Установка программного продукта
После запуска установки программы следуйте пошаговым инструкциям Мастера установки. На этапе идентификации пользователя от вас потребуется ввод номера лицензии. Если на данном шаге вы не готовы ввести номер лицензии, пропустите эту процедуру, сбросив соответствующий флажок в диалоговом окне. Номер лицензии можно ввести позднее.

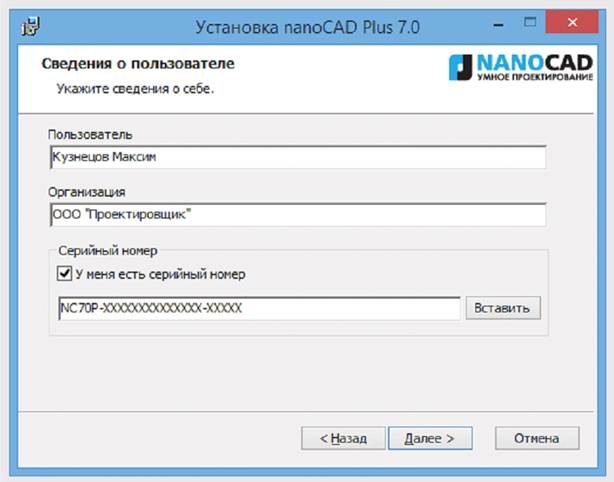

Сведения о пользователе, организации и серийный номер
Запрос номера лицензии в процессе установки программы
После завершения процесса установки программы откроется окно, в котором будет предложено запустить процедуру регистрации.
Успешное завершение установки программы
Для автоматического запуска Мастера регистрации после установки продукта ЗАО «Нанософт» следует установить флажок на опции Запустить Мастер регистрации и нажать кнопку Завершить.
Чтобы отказаться от регистрации, просто не устанавливайте флажок на опции Запустить Мастер регистрации.
После выполнения команды откроется окно Мастера регистрации.
Если требуется получить лицензию, следует выбрать опцию Запросить лицензию.
Если лицензия была получена ранее, следует выбрать опцию Активировать лицензию.
При наличии установленного и активированного Сервера лицензий следует выбрать пункт Подключиться к Серверу лицензий. Эта функция доступна только при регистрации коммерческой версии продукта.
Выберите нужную опцию и нажмите кнопку Далее.
Запрос лицензии
Выбор пункта запроса лицензии
После выбора пункта Запросить лицензию и нажатия кнопки Далее откроется диалоговое окно Серийный номер.
Ввод серийного номера
Если вы ввели серийный номер при установке продукта, то в строке Ввести серийный номер этот номер высвечивается автоматически.
Введите серийный номер (если у вас нет серийного номера, выберите пункт Получить серийный номер и нажмите кнопку Далее).
Откроется диалоговое окно Авторизация пользователя.
Если вы ввели информацию о пользователе при установке продукта, то в полях Пользователь и Компания сведения отобразятся автоматически.
Заполните все поля и нажмите кнопку Далее.
Откроется окно Подтверждение регистрационных данных.
В окне подтверждения регистрационных данных отображаются данные, которые будут отправлены в компанию «Нанософт» для получения локальной лицензии. Проверьте все введенные данные и подтвердите их нажатием кнопки Далее. В случае обнаружения ошибки нажмите кнопку Назад и исправьте информацию в тех полях, где это необходимо.
Внимание! Пожалуйста, внимательно проверьте ваши регистрационные данные. При неправильном заполнении регистрационных полей компания «Нанософт» оставляет за собой право отказать в выдаче лицензии.
Подтверждение запроса лицензии
После ввода и подтверждения регистрационных данных откроется диалоговое окно Способ запроса лицензии.
Получение серийного номера
Для получения серийного номера выберите в диалоговом окне Серийный номер пункт Получить серийный номер и нажмите кнопку Далее.
Ввод или получение серийного номера
После нажатия кнопки Далее откроется окно интернет-браузера и загрузится сайт www.nanocad.ru. Окно Мастера регистрации закроется.
Войдите в Личный кабинет. Зарегистрируйтесь на сайте www.nanocad.ru, если вы не были зарегистрированы ранее.
После входа в Личный кабинет выберите раздел Управление лицензиями.
В разделе Управление лицензиями выберите интересующий вас продукт.
Нажмите кнопку Получить.
Если вы зарегистрировались как юридическое лицо, то в Личном кабинете вы сможете указать необходимое вам количество рабочих мест продуктов ЗАО «Нанософт» и получить соответствующее количество лицензий.
Вам будет выдан уникальный серийный номер на выбранный продукт. Серийный номер используется при установке программы или, если программа была установлена до получения номера, для получения файла лицензии через Мастер регистрации.
После получения серийного номера снова откройте Мастер регистрации и пройдите процедуру ввода информации.
Запрос лицензии on-line
Запрос лицензии on-line производится только с компьютера, имеющего выход в Интернет.
При запросе лицензии on-line Мастер регистрации автоматически соединится с Сервером лицензий, сохранит и активирует лицензию.
Ответ Службы лицензирования
Замечание. Все файлы лицензий, полученные таким способом, помещаются в следующую директорию:
• для Windows Vista, 7 и 8: C:ProgramDataNanosoftRegWizardLicenses
Результатом запроса лицензии on-line может быть:
• успешное получение лицензии;
• отказ в выдаче лицензии;
• неудачное соединение.
В случае успешного завершения нажмите кнопку Далее и в следующем окне, содержащем контактную информацию, нажмите кнопку Готово.
Поздравляем! Процесс лицензирования продукта ЗАО «Нанософт» успешно завершен. Никаких других действий по лицензированию установленного продукта производить не требуется.
Если по той или иной причине Сервер отказал в выдаче локальной лицензии, нажмите кнопку Далее и в следующем окне, содержащем контактную информацию, нажмите кнопку Готово, завершив работу.
В случае неудачного соединения с Сервером, а также при невозможности получить локальную лицензию выбранным способом нажмите кнопку Далее и, вернувшись в окно Способ запроса лицензии, выберите другой вариант осуществления запроса.
Запрос лицензии по электронной почте
Запрос лицензии по электронной почте
При выборе запроса лицензии через электронную почту автоматически сформируется электронное письмо, которое нужно отправить по также автоматически сформированному адресу. Ничего не редактируя в данном письме, отправьте его с любой машины, имеющей выход в Интернет.
Электронное письмо с запросом лицензии
Запросы, отправленные по электронной почте, обрабатывает в автоматическом режиме робот лицензий, который и ответит вам в кратчайшие сроки. При получении электронного письма, содержащего файл лицензии, повторно запустите Мастер регистрации, в стартовом окне выберите пункт Активировать лицензию и следуйте рекомендациям, изложенным в главе «Активация локальной лицензии». Файл лицензии придет вам в течение дня на e-mail, с которого был отправлен запрос.
Контактная информация
Переход в Личный кабинет
Для перехода на сайт www.nanocad.ru и входа в Личный кабинет выберите пункт Мастера регистрации Личный кабинет на сайте www.nanocad.ru.
Откроются интернет-браузер и ваш Личный кабинет на сайте www.nanocad.ru. При этом Мастер регистрации будет закрыт.
Сохранение лицензионного запроса
Сохранить лицензионный запрос
Чтобы получить лицензию на локальный компьютер, который не подключен к сети Интернет, вам необходимо сохранить лицензионный запрос и отправить его с другого компьютера в службу лицензирования ЗАО «Нанософт».
Сохраненный лицензионный запрос представляет собой файл eml (Файл сообщения электронной почты). Данный файл необходимо открыть с помощью любого почтового клиента (Microsoft Outlook, Mozilla Thunderbird, Apple Mail , The Bat! и другие) на компьютере имеющий выход в интернет.
Далее необходимо отправить открывшееся письмо согласно пункту Запрос лицензии по электронной почте.
Активация локальной лицензии
В этой главе представлен процесс активации локальной лицензии, полученной от Службы лицензирования компании «Нанософт».
• Если запрос на лицензию был отправлен с помощью Мастера регистрации по сети Интернет (on-line) и успешно завершен, то активация лицензии уже проведена и никаких других действий по лицензированию установленного продукта производить не требуется.
• Если запрос лицензии производился по электронной почте, то через некоторое время на обратный адрес, указанный в запросе, будет выслано электронное письмо, содержащее файл лицензии.
Скопируйте файл на компьютер, где установлен программный продукт, требующий лицензирования.
Выбор пункта активации
Выбор пункта активации
Запустите Мастер регистрации и выберите опцию Активировать лицензию.
Путь к файлу лицензии
Ввод пути к файлу лицензии
Введите путь к месту хранения файла лицензии.
Активация сетевой лицензии
Установка и запуск Сервера лицензий производятся сетевым администратором. Для подключения к Серверу лицензий компьютер должен иметь постоянный доступ к установленному и запущенному серверу по сети с установленным и активированным протоколом TCP/IP.
Установка Сервера лицензий с диска программы
Внимание! Если у вас уже установлен Сервер лицензий для одного из продуктов ЗАО «Нанософт», повторно устанавливать Сервер лицензий не нужно.
На установочном диске программы Сервер лицензий расположен по адресу: NANOINSTALLinstalllicserver.
При установке Сервера лицензий следуйте инструкциям Мастера установки.
Загрузка Сервера лицензий с сайта www. nanocad
Внимание! Если у вас уже установлен Сервер лицензий для одного из продуктов ЗАО «Нанософт», повторно скачивать и устанавливать Сервер лицензий не нужно.
Для загрузки Сервера лицензий с сайта www.nanocad.ru необходимо:
• быть зарегистрированным на сайте www.nanocad.ru;
• иметь оплаченный абонемент на любой продукт ЗАО «Нанософт».
Выбор пункта подключения к Серверу лицензий
Подключение к Серверу лицензий
Запустите Мастер регистрации для программного продукта, который требуется лицензировать через Сервер, и, выбрав в стартовом окне пункт Подключиться к Серверу лицензий, нажмите кнопку Далее.
Определение Сервера лицензий
Определение Сервера лицензий
Нажмите кнопку Далее. Поздравляем! Процесс сетевого лицензирования продукта успешно завершен. Никаких других действий по лицензированию установленного продукта производить не требуется.
Заимствование лицензий
С помощью заимствованной лицензии можно работать с программой на компьютере, не подключенном к локальной сети, до истечения срока заимствования. Эта функция доступна при получении специального файла лицензии.
Для получения данного файла следует обратиться в службу технической поддержки: . В письме необходимо указать максимальный срок заимствования, а также приложить существующий файл лицензии.
Открепление лицензии
Для открепления лицензии от сервера необходимо:
• в командной строке nanoCAD ввести BORROWLICENSE;
• указать срок открепления лицензии и нажать кнопку OK.
Указание срока открепления лицензии
По истечении срока заимствования Лицензия будет автоматически возвращена на сервер.
Для досрочного возврата лицензии необходимо в командной строке nanoCAD ввести RETURNLICENSE.
Установка дополнительных модулей
Некоторые программные продукты ЗАО «Нанософт» являются многокомпонентными. В пакет установщика таких продуктов помимо базового
модуля входят дополнительные компоненты.
Например, вместе с платформой nanoCAD Plus поставляются следующие дополнительные модули:
• модуль «2D-параметризация»;
• модуль «3D-моделирование».
Данные модули устанавливаются по умолчанию, но не являются обязательными к приобретению.
Добавление лицензии
Если вы приобрели дополнительные модули «2D-параметризация» или «3D-моделирование», пожалуйста, проверьте, включены ли данные компоненты в настройках программы:
• отметьте флажками необходимые компоненты и нажмите ОК.
Управление модулями программы
Примечание. Управление модулями в программных продуктах nanoCAD Конструкции и nanoCAD Геоника отличается от управления модулями в платформе nanoCAD Plus. Внимательно читайте руководства пользователя соответствующих продуктов.
Возможные проблемы установки и способы их устранения
Ниже перечислены наиболее распространенные проблемы, возникающие у пользователей, и типовые способы устранения этих затруднений. Если у вас возникли проблемы и вы не можете их решить, обратитесь в службу технической поддержки ЗАО «Нанософт» или к авторизованному партнеру ЗАО «Нанософт».
При запуске файла setup. exe происходит ошибка и программа установки не запускается
1. Убедитесь, что файл установки скачан полностью и корректно.
2. Убедитесь, что компьютер отвечает системным требованиям программного обеспечения.
3. Проверьте возможность установки на другие компьютеры.
4. Зафиксируйте сообщение об ошибке и передайте его в службу технической поддержки.
Программа установки не принимает серийный номер лицензии
1. Убедитесь, что вы вводите серийный номер именно к устанавливаемому вами программному обеспечению (например, что вы не пытаетесь использовать серийный номер от версии 2.0 при установке версии 3.1).
2. Убедитесь, что вы верно ввели все символы (например, что вместо символа «0» (ноль) не введена буква «О»; вместо английской буквы «С» не набрана русская буква «С» и т.д.).
3. Убедитесь, что в конце серийного номера нет непечатаемых символов (пробелов, знаков табуляции и т.д.).
4. Обратитесь в службу технической поддержки. Укажите серийный номер и версию устанавливаемого ПО.
Установленное программное обеспечение не запускается
1. Убедитесь, что компьютер отвечает системным требованиям программного обеспечения.
2. Убедитесь, что установленные файлы не были повреждены (например, если компьютер заражен вирусом, антивирусы могут поместить зараженные файлы программы в карантин).
3. Обратитесь в службу технической поддержки. Укажите серийный номер и версию устанавливаемого ПО.
При установке программного обеспечения появляется окно Загрузка компонента
1. Если при установке программного продукта появляется всплывающее окно Загрузка компонента, значит вы используете наносборку дистрибутива nanoCAD.
2. Для корректной работы программного обеспечения можно воспользоваться одним из решений:
a) в окне Загрузка компонента перейти по ссылке и установить Microsoft SQL Server Local DB. После завершения установки пакета Microsoft следует нажать кнопку Повторить проверку для продолжения процесса установки;
Другие проблемы
Если вы не нашли решение вашей проблемы в руководстве пользователя, обратитесь за помощью на форум продукта: http://forum.nanocad.ru.
Активация лицензии с привязкой к USB-ключу
Ключ аппаратной защиты – электронное устройство, используемое для лицензирования. Совместимое с USB или LPT портом компьютера, оно должно быть подключено во время процесса запроса лицензии, а также в процессе работы с программным продуктом. Без использования ключа, лицензия выдается на определенный компьютер и жестко связывает программу с той машиной, на которой она установлена. Лицензирование с использованием ключа аппаратной защиты привязывает программу не к компьютеру, а к ключу, что делает возможным ее перенос на другую машину.
Для привязки лицензии к USB ключу необходимо приобрести сам ключ защиты под nanoCAD или CSOFT Dev у любого дилера – цена порядка 3 тыс. руб.
Далее необходимо установить драйвер ключа защиты.
Установка драйвера ключа
Порядок установки драйвера аппаратной защиты
2. Установите ключ аппаратной защиты в USB порт компьютера.
3. Если на компьютере установлены ключи аппаратной защиты других программ, снимите их на время запроса лицензии.
Активации лицензии с привязкой к usb-ключу защиты
Если драйвер ключа установился и ключ установлен в usb-порт компьютера, то при запуске Мастера регистрации появиться опция Использовать устройство аппаратной защиты и информацию о номере ключа.
Привязка лицензии к USB-ключу
Внимание! Для привязки лицензии к ключу защиты убедитесь, что в окне Серийный номер выставлена опция Использовать устройство аппаратной защиты.
Полученный файл лицензий, привязанный к USB, необходимо скопировать и можно использовать для активации программного продукта на других компьютерах указав путь к данному файлу лицензий (предварительно установив ключ аппаратной защиты).
Платформа nanoCAD
Урок №1 – Чертим простую сетку осей
Урок №2 – Чертим простую деталь со штриховкой
Урок №3 – Всё про печать в nanoCAD
Урок №4 – Работа с полями в nanoCAD
Урок №5 – Учимся работать с растрами
DWG в PDF с помощью nanoCAD
Модуль «СПДС»
Урок №1 – Оформление чертежей
Урок №2 – Работа с архитектурой
Урок №3 – Создание собственных объектов. Часть 1
Урок №4 – Создание собственных объектов. Часть 2
Модуль «Механика»
Урок №1 – Работа с модулем «Валы»
Урок №2 – Формирование спецификации
Урок №3 – Оформление чертежей, часть 1
Урок №4 – Оформление чертежей, часть 2
Урок №5.1 – Нанесение размеров и предельных отклонений. Часть 1
Урок №5.2 – Нанесение размеров и предельных отклонений. Часть 2
Урок №6 – Установка крепежа
Урок №7 – Трубопроводная арматура
Урок №8 – Оформление технических требований и технических характеристик чертежей
Построение 3D-деталей и сборка изделия
Модуль «3D»
Урок №1 – Основы моделирования
Урок №2 – Параметрическое моделирование
Урок №3 – Базовые команды 3D-моделирования в nanoCAD
Модуль «Растр»
Векторизация растрового изображения
NanoCAD BIM Конструкции
Моделирование административного здания в nanoCAD BIM Конструкции. Урок №1: Подвал, фундамент
Моделирование административного здания в nanoCAD BIM Конструкции. Урок №2: Первый этаж, окна, двери
Моделирование административного здания в nanoCAD BIM Конструкции. Урок №3: Второй этаж, детали
Урок №1 – Создание пользовательского параметрического объекта
Урок №2 – Создание пользовательских таблиц спецификаций
Урок №3 – Создание генерируемой 2D-документации из информационной модели
Работа над информационными моделями в команде
OPEN BIM. Открытое взаимодействие между архитектором и конструктором на примере ARCHICAD и nanoCAD Конструкторский BIM
КЖ. Урок №1 – Армирование инструментами схематичного армирования. Арматурные стержни
КЖ. Урок №2 – Армирование инструментами схематичного армирования. Арматурные сетки и каркасы
Фундаменты. Урок №1 – Расчет и проектирование столбчатого фундамента. Получение рабочей документации
Фундаменты. Урок №2 – Расчет и проектирование сборного ленточного фундамента. Получение рабочей документации
Фундаменты. Урок №3 – Расчет и проектирование монолитного ленточного фундамента. Получение рабочей документации
КЖ. Формирование монолитных и сборных строительных конструкций
Фундаменты + КЖ. Взаимодействие инструментов модулей КЖ и Фундаменты
Армирование и специфицирование конструкций КЖ
Создание ленточного фундамента
Моделирование и документирование раздела КЖ
Моделирование и документирование раздела КМ
Создание собственных объектов и работа с библиотекой
Совместная работа конструкторов nnanoCAD BIM Конструкции и CADLib Модель и Архив
NanoCAD BIM ВК
Урок №1 – Создание спецоборудования
Урок № 2 – Моделирование систем водоснабжения и канализации
NanoCAD BIM Отопление
Урок №1 – Наполнение и обвязка радиатора отопления
NanoCAD BIM Электро
Урок №1 – Электротехнические расчеты. Разложим всё по полочкам
Урок №2 – Создание задания на отверстия
Урок №3 – Настройка выносок
Урок №4 – Расчет освещенности. От создания элемента «Светильник» до изолиний на плане
NanoCAD BIM ОПС
Урок №1 – Проектирование пожарной сигнализации
Урок №2 – Проектирование оповещения и видеонаблюдения
NanoCAD BIM СКС
Урок №1 – Проектирование структурированных кабельных систем
Урок №2 – Проектирование кабеленесущих систем
NanoCAD BIM Вентиляция
Урок №1 – Знакомство с интерфейсом программы
Урок №2 – Создание локального проекта
Урок №3 – Создание проекта на сервере
Урок №4 – Клонирование проекта и cовместная работа
Урок №5 – Создание компонентов
Урок №6 – Импорт модели здания из IFC
Урок №7 – Создание структуры здания
Урок №8 – Импорт компонентов
Урок №9 – Импорт пользовательских опций
Урок №10 – Размещение экземпляров компонента
Урок №11 – Настройки трассы
Урок №12 – Размещение воздуховодов
Урок №13 – Ручное размещение соединительных элементов
Урок №14 – Создание совмещенных компонентов
Урок №15 – Вход в систему
Урок №16 – Создание выноски
Урок №17 – Размещение УГО
Урок № 20 – Создание компонента отвода
Урок № 21 – Заполнение графика потерь давления
Урок № 22 – Создание компонента воздуховода
Урок № 23 – Создание компонента трассы
Модуль «Топоплан» (GeoniCS)
Урок №1 – Функционала модуля «Топоплан»
Модуль «Генплан»
Урок №1 – Возможности использования функционала модуля «Генплан»: от подготовки исходных данных до получения выходной документации
NanoCAD Стройплощадка
Урок №1 – Менеджер проекта
Урок №3 – Построение дорог
ООО «Центр Программного Обеспечения»
ООО «Центр Программного Обеспечения» специализируется на поставках и внедрении инжинирингового программного обеспечения – систем автоматизированного проектирования, электронного документооборота, информационных систем, расчетно-сметных систем и прочего прикладного ПО.
ООО «ЦПО» является авторизованным партнером ведущих российских и зарубежных разработчиков ПО, среди которых: АО «Нанософт», ООО «Нанософт разработка», АО «Сисофт Девелопмент», GRAPHISOFT, ООО «НТП Трубопровод», Siemens PLM Software, Mentor graphics, Desktop EDA, и многие другие.
Мы являемся фокус-партнёром ООО «Нанософт разработка», что подтверждает высокую компетенцию специалистов и компании в целом. Мы регулярно повышаем свои профессиональные навыки для того, чтобы предоставлять услуги наивысшего качества клиентам.
Реквизиты
Подберём оптимальную конфигурацию решений на Платформе nanoCAD под ваши задачи!
Время на прочтение
Служба технической поддержки компании «Нанософт» получает достаточно много вопросов, касающихся лицензирования продуктов линейки nanoCAD. В связи с этим я решил собрать некоторые интересные вопросы от клиентов и ответить на них в нескольких статьях. Для начала рассмотрим общие принципы лицензирования наших продуктов, а также познакомимся с некоторыми особенностями работы Сервера Лицензий – FlexLm.
Первым делом хочу уточнить, какие виды лицензий существуют в линейке продуктов nanoCAD.
Локальная лицензия запрашивается на один ПК и жестко привязывается к его ID-1 или ID-2. При этом лицензию нельзя переносить, а если железо выходит из строя, то возможность переактивации лицензии осуществляется только через официальное обращение в техническую поддержку АО «Нанософт».
Также существует возможность поставки локальной лицензии с привязкой к ключу аппаратной защиты. В настоящее время это ключ вида Wibukey. При таком варианте поставки лицензия жестко крепится к ключу и ее можно переносить с одного ПК на другой. Соответственно лицензия работает только в связке с ключом.
Сетевая лицензия не имеет отличий от локальной по способу крепления (к ID-1/ID-2 или к ключу аппаратной защиты). Главное ее отличие в том, что она разворачивается только на одном ПК, который становится сервером лицензий, и уже к этому серверу подключаются для получения своей лицензии все остальные пользователи. Количество рабочих мест с установленным nanoCAD в этом случае может быть неограниченным, но одновременно получить лицензию сможет только определенное число пользователей, соответствующее числу приобретенных лицензий.
Поскольку с локальными лицензиями обычно не возникает особых проблем, хотел бы уделить больше внимания сетевому лицензированию.
Механизм сетевого лицензирования АО «Нанософт» состоит из набора служебных программ, связанных с установкой, обслуживанием и контролем сетевых лицензий.
В инструментарий сетевого лицензирования входят:
Основное назначение Мастера – установка/удаление/обслуживание серверной части механизма сетевого лицензирования (рис. 1).
Пользователи часто путают его с Мастером регистрации, так как визуально они похожи. Ниже мы разберем, чем же они отличаются и в каких случаях используется Мастер регистрации (RegWizard.exe), а в каких Мастер установки Сервера Лицензий (LicServSetup.exe).
Чтобы приступить к сетевому лицензированию, необходимо запустить Мастер установки Сервера Лицензий (файл LicServSetup.exe).
При запуске Мастера вы увидите окно, показанное на рис. 1.
Основной веткой Сервера Лицензий является первая опция – Запросить лицензию. Именно прохождение этой ветки приведет и к получению файла лицензий, и к регистрации нового пользователя на сайте www.nanocad.ru (если пользователь еще не зарегистрирован), и к установке Сервера Лицензий (если он еще не установлен). Кроме того, в этом же пункте можно добавить файл лицензий на новый программный продукт. При добавлении нового файла лицензии необходимо, чтобы имя сервера и ID-привязки были идентичны уже имеющемуся файлу лицензий. Также первая опция используется, если у пользователя еще нет сетевого файла лицензий и он только приступает к работе с Сервером Лицензий.
Если файл лицензий у вас есть и вы готовы к установке серверной части либо если у вас уже установлен Сервер Лицензий, но вам нужно добавить лицензию на еще один программный продукт, выберите вторую опцию: Обслуживание Сервера Лицензий.
Выберите пункт Запросить лицензию (рис. 2).
Введите серийный номер, который как раз и должен быть либо на вашем сертификате, либо в разделе «Мои лицензии» Личного кабинета (рис. 3).
Заполнив соответствующие поля и нажав кнопку Далее, мы переходим в окно Подтверждение регистрационных данных (рис. 5).
После нажатия кнопки Далее Мастер регистрации напомнит, что файл лицензий будет привязан к параметрам данного ПК (рис. 6). На этом этапе запрос лицензии еще можно отменить.
Но и когда нажата кнопка Да, еще не все потеряно. Мастер регистрации дает еще один шанс вспомнить, что мы, например, забыли установить драйвер на ключ или вставить ключ в порт ПК. Здесь в очередной, но уже заключительный раз можно нажать кнопку Отмена.
Всё хорошо, и вы готовы запросить файл лицензий? Тогда необходимо выбрать наиболее подходящий способ запроса (рис. 7).
Если на данном ПК нет проблем с Интернетом, лучше всего выбрать пункт «Запросить лицензию on-line». В этом случае Мастер регистрации автоматически поместит файл лицензий в необходимую директорию, после чего никаких дополнительных действий производить не требуется и можно сразу запускать программу (рис. 8-9).
После запроса лицензии online-файл лицензий формата lic сохраняется в следующих папках:
Также вы можете запросить лицензию по электронной почте (рис. 10), но для этого необходимо, чтобы на вашем ПК был установлен почтовый клиент.
В противном случае можно получить сообщение, показанное на рис. 11.
Если почтовый клиент у вас установлен и запрос лицензии прошел без проблем, вам придет сформированный файл лицензий формата lic. Этот файл необходимо будет активировать через Мастер регистрации и затем запустить продукт.
Запускаем Мастер регистрации и выбираем пункт «Активировать лицензию» (рис. 12).
В открывшемся окне указываем путь к файлу лицензий (рис. 13), а затем нажимаем кнопку Далее.
Последний пункт, представленный в окне Способ запроса лицензии (рис. 14) – «Сохранить лицензионный запрос», – как правило, используется в случаях, когда два предыдущих варианта тем или иным причинам не подошли: например, отсутствует доступ в Интернет или не установлен почтовый клиент. Создав лицензионный запрос (файл в формате eml), вы можете перенести его на ПК, который подключен к Интернету или на котором установлен почтовый клиент, после чего выполнить запрос лицензии (рис. 15-16). Если самостоятельно запросить лицензию по каким-то причинам не удается, этот лицензионный запрос можно оправить в службу технической поддержки и получить lic-файл, сформированный ее специалистами.
Получив ответ технической поддержки, присланный файл лицензий формата lic необходимо будет добавить через Мастер регистрации и затем запустить продукт.
Дальнейшая настройка Сервера Лицензий
Дальнейшее поведение Мастера Сервера Лицензий зависит от текущего состояния Сервера. Возможны следующие варианты:
Сервер Лицензий не установлен на компьютере. В этом случае Мастер автоматически перейдет в ветку, связанную с установкой/обновлением Сервера Лицензий (закладка Настройка TCP портов и Брандмауэра Windows – рис. 17).
В открывшемся окне вы можете задать TCP-порты службы Сервера Лицензий по умолчанию (диапазон адресов: 27000-27009) либо указать конкретный TCP-порт.
Также в этом окне можно оставить автоматический выбор TCP-порта службы производителя или указать конкретный.
Обычно данный раздел пользователи оставляют по умолчанию, но на некоторых предприятиях определенные порты могут быть заблокированы либо заняты другим приложением, поэтому здесь предусмотрена возможность указать открытые порты.
Добавлять или нет исключение в Брандмауэр Windows – остается на ваше усмотрение. Мы рекомендуем не сбрасывать этот флажок: случается, что Брандмауэр Windows блокирует работу Сервера Лицензий.
Вы самостоятельно решаете, подставлять или нет имя сервера вместо «THIS_HOST». По умолчанию в разделе «Имя Сервера» сетевого файла лицензий после строчки SERVER прописывается «THIS_HOST», но в этом разделе можно автоматически поменять строчку на соответствующее имя сервера. Разницы нет абсолютно никакой: файл лицензий будет работать и в первом, и во втором случае. Но если в вашей организации принято периодически менять имена ПК, то галочку лучше снять и оставить «THIS_HOST», так как данный режим позволяет работать с любым именем ПК. Если же в файле лицензий прописано одно имя ПК, а затем на сервере оно было изменено, то файл лицензий может прийти в негодность и для его исправления понадобится прописать через текстовый редактор Notepad ++ новое имя сервера или вместо имени написать «THIS_HOST».
Сервер Лицензий установлен и использует файл лицензий. В этом случае Мастер автоматически добавит в файл новую лицензию и перечитает файл на сервере (рис. 18).
В любом случае после получения файла лицензий мы приходим к финальному окну Сервера Лицензий, которое нужно закрыть, нажав на кнопку Готово (рис. 19).
На этом, пожалуй, всё. Если установка прошла без ошибок, мы получили работающий Сервер Лицензий, на котором крутятся наши лицензии и к которому теперь необходимо задать подключение с пользовательских ПК, чтобы эти машины могли «забирать» лицензии с сервера на время использования программы.
Не будет лишним проверить статус сервера. Запустите LicServSetup – обслуживание Сервера Лицензий – и посмотрите статус: Запущен или Остановлен (рис. 20-21). В этом же окне вы увидите номер версии Сервера Лицензий, установленного у вас.
Для подключения к Серверу Лицензий все ПК должны находиться в одной сети. В противном случае подключиться будет невозможно либо потребуется разворачивать VPN для удаленного ПК и настраивать подключение отдельно. Также имеются и другие средства, но это скорее частные случаи и здесь мы рассматривать их не будем.
Сервер Лицензий установили, пользовательские ПК подключили. Казалось бы, запускай программу и работай. Но возникает вопрос: «А как мне понять, какие пользователи сейчас запустили программу и получили лицензию? Сколько лицензий занято в данный момент?» Получить такую информацию помогут встроенные инструменты Сервера Лицензий: Flex.log и утилита Lmtools. Они находятся в установочной папке Сервера Лицензий: C:Program Files (x86)NanosoftNanosoft License Server (рис. 25).
На каждом из этих инструментов остановимся чуть подробнее.
Flex.log выглядит так, как показано на рис. 26.
Лог фиксирует, какой ПК занял лицензию и на какой продукт. ( В нашем случае IVANOV-PK взял лицензию nanoCAD СПДС. Надпись «OUT» внесена со стороны сервера: он отдал лицензию пользователю.)
Как только пользователь IVANOV-PK закроет приложение на своем компьютере, лицензия возвратится на сервер и в логе появится надпись «IN».
С помощью приложения Lmtools (рис. 27) вы можете настраивать работу своего Сервера Лицензий, просматривать логи, производить рестарт сервера и осуществлять множество других действий по его настройке. Здесь мы ограничимся рассмотрением основных вкладок этого приложения.
На вкладке Service/License File мы можем посмотреть, какой сервер сейчас используется (в нашем случае это Nanosoft License Sever). Если на данном ПК у вас развернуты Серверы Лицензий сторонних САПР-приложений, которые также используют для лицензирования сервер FlexLm, они могут отображаться в этом же окне.
Основные окна для работы с сервером – это Start/Stop/Reread и Server Status. Остальные используются намного реже, так что давайте поподробнее остановимся на этих двух.
Во вкладке Start/Stop/Reread (рис. 28) мы можем остановить службу Сервера Лицензий (кнопка Stop Server), перечитать лицензионный файл (ReRead License File) и запустить сервер (Start Server).
При работе с этими кнопками необходимо обращать внимание на лог. Если мы останавливаем или запускаем сервер, лог отображает соответствующие надписи: Stopping Server, Start Server Failed, Start Server Successful.
Нажав на кнопку Perform Status Enquiry во вкладке Server Status, мы можем видеть общее число наших лицензий, а также количество занятых и свободных. На примере (рис. 29) видно, что в данный момент из двух лицензий, находящихся на сервере, обе не заняты.
На вкладке Config Services (рис. 30) вы можете проверить все настройки вашего сервера: путь к исполняемому файлу (lmgrd.exe), путь к файлу лицензий (.lic) и путь к логу данного сервера (flex.log).
Также в этом окне, нажав на кнопку View Log (рис. 31), мы можем просмотреть наш flex.log (рис. 32), о котором мы говорили чуть выше.
Если в разделе «Path to the license file» необходимо указать другой файл лицензий, не забудьте нажать кнопку Save Service и перезапустить сервер через Stop/Start.
В принципе для управления Сервером Лицензий достаточно двух приложений: LicServSetup и Lmtools.
Еще хотели бы обратить ваше внимание на «Базу Знаний», расположенную на нашем портале технической поддержки и доступную в режиме 24/7.
По ключевым словам в поиске вы найдете здесь ответы на многие вопросы, касающиеся и лицензирования продуктов, и других тем, которые относятся к области деятельности техподдержки. Мы стараемся постоянно пополнять базу и поддерживать ее в актуальном состоянии.
В заключение хотелось бы отметить, что лицензирование продуктов «Нанософт» не настолько сложно, как может показаться на первый взгляд, и все его нюансы осваиваются довольно быстро. А данную статью можно использовать как своего рода инструкцию, которая всегда находится в свободном доступе. Если у вас есть вопросы и пожелания, связанные с лицензированием продуктов компании «Нанософт», пишите нам в комментариях. Мы планируем разобрать интересные пользовательские вопросы по данной тематике, а ответам на эти вопросы, возможно, посвятим следующую статью.
Шамиль Хамзин, D_Sham
Техническая поддержка «Нанософт»
