Prology CMD-160U: Инструкция и руководство на русском

Prology CMD-160U

4

Основные технические характеристики

Радиоприемник
Диапазон частот УКВ, МГц

65–74

Диапазон частот FM, МГц

87,5–108

Полезная чувствительность дБ (мкВ)

8

Диапазон воспроизводимых частот, Гц

30–15000

Отношение сигнал/шум, дБ 55

Глубина разделения стереоканалов (1 кГц), дБ 30
Диапазон рабочих температур -10

˚С… 60 ˚С

Температура хранения -20

˚С… 70 ˚С

Допустимая влажность при работе

45 % – 80 %

Допустимая влажность при хранении

30 % – 90 %

Проигрыватель CD
Размер дисков, дюймы

5

Диапазон воспроизводимых частот, Гц

20–20000

Полный коэффициент гармоник (1 кГц), %

0,2

Отношение сигнал шум, дБ

86

Глубина разделения стереоканалов (1 кГц), дБ 60
Низкочастотные и высокочастотные детонационные искажения:
Ниже предела измерений

Общие
Напряжение питания, В 11–14,4
Полярность источника питания:
только системы с заземлением отрицательного полюса батареи
Максимальная выходная мощность, Вт 4

х 50

Выход сабвуфера, В 4

Размеры установочные (Ш х В х Г), мм 178

х 50 х 160

Вес, кг

1,7

Prology CMD-160U

5

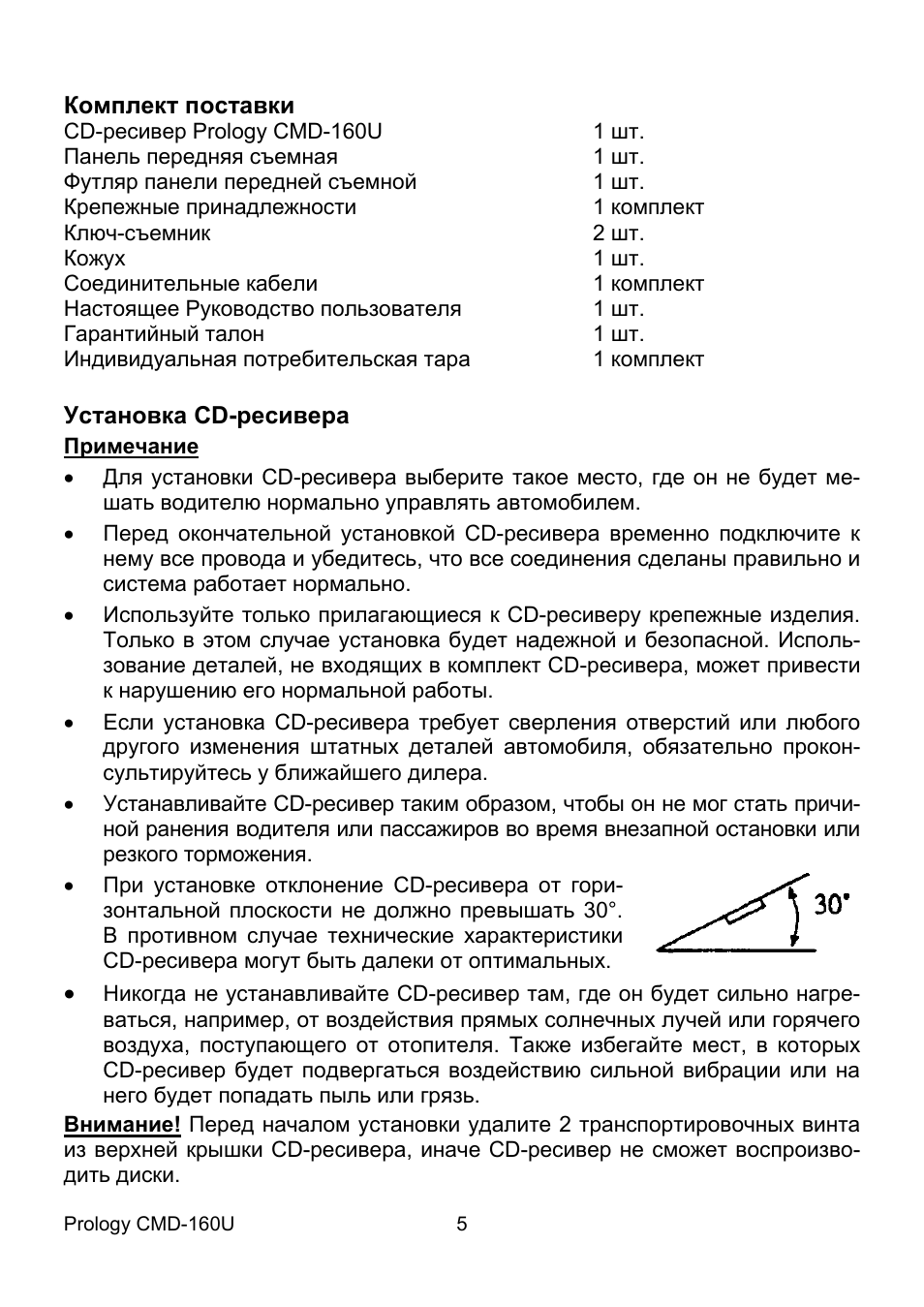

Комплект поставки

CD-ресивер Prology CMD-160U

1 шт.

Панель передняя съемная 1

шт.

Футляр панели передней съемной 1

шт.

Крепежные принадлежности 1

комплект

Ключ-съемник 2

шт.

Кожух 1

шт.

Соединительные кабели 1

комплект

Настоящее Руководство пользователя 1

шт.

Гарантийный талон 1

шт.

Индивидуальная потребительская тара 1

комплект

Установка CD-ресивера

Примечание
 Для установки CD-ресивера выберите такое место, где он не будет ме-

шать водителю нормально управлять автомобилем.

 Перед окончательной установкой CD-ресивера временно подключите к

нему все провода и убедитесь, что все соединения сделаны правильно и
система работает нормально.

 Используйте только прилагающиеся к CD-ресиверу крепежные изделия.

Только в этом случае установка будет надежной и безопасной. Исполь-
зование деталей, не входящих в комплект CD-ресивера, может привести
к нарушению его нормальной работы.

 Если установка CD-ресивера требует сверления отверстий или любого

другого изменения штатных деталей автомобиля, обязательно прокон-
сультируйтесь у ближайшего дилера.

 Устанавливайте CD-ресивер таким образом, чтобы он не мог стать причи-

ной ранения водителя или пассажиров во время внезапной остановки или
резкого торможения.

 При установке отклонение CD-ресивера от гори-

зонтальной плоскости не должно превышать 30°.
В противном случае технические характеристики
CD-ресивера могут быть далеки от оптимальных.



Никогда не устанавливайте CD-ресивер там, где он будет сильно нагре-
ваться, например, от воздействия прямых солнечных лучей или горячего
воздуха, поступающего от отопителя. Также избегайте мест, в которых
CD-ресивер будет подвергаться воздействию сильной вибрации или на
него будет попадать пыль или грязь.

Внимание! Перед началом установки удалите 2 транспортировочных винта
из верхней крышки CD-ресивера, иначе CD-ресивер не сможет воспроизво-
дить диски.

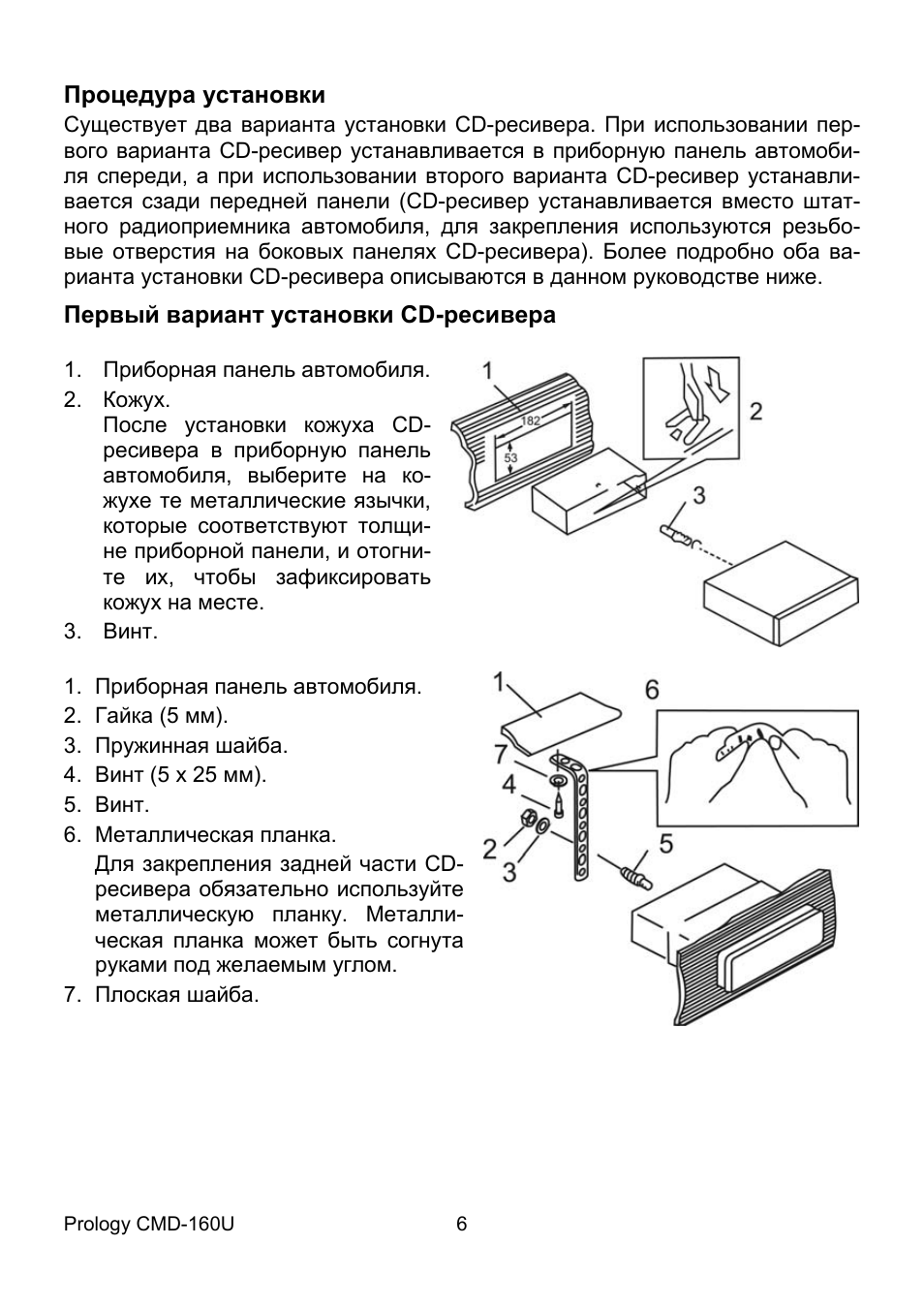

Prology CMD-160U

7

Удаление CD-ресивера

1. Удалите декоративную рамку: Вставьте пальцы в выемки на передней

стороне рамки и вытяните рамку на себя.

2. Вставьте съемники, входя-

щие в комплект CD-ресивера,
в пазы на обеих сторонах
устройства, как показано на
рисунке, чтобы они зафикси-
ровались со щелчком. Для
того, чтобы вынуть CD-
ресивер из приборной панели
автомобиля,

потяните

за

съемники на себя.

Второй вариант установки CD-ресивера

Данный вариант установки предусматривает использование резьбовых от-
верстий, которые находятся на боковых панелях CD-ресивера.
Закрепите CD-ресивер на крепежных кронштейнах штатного радиоприемни-
ка.
1. Выберите

положение

кронштейнов, при кото-
ром будут совмещены
резьбовые отверстия на
кронштейнах и резьбо-
вые соединения на кор-
пусе CD-ресивера. За-
крепите кронштейны с
обеих

сторон CD-

ресивера не менее чем
в двух местах. Для этого
используйте либо кре-
пежные винты (5 х 8
мм), либо винты с по-
тайной головкой (4 х 8 мм), в зависимости от типа резьбовых отверстий
на кронштейне.

2. Винт.
3. Крепежные кронштейны штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Скоба (необходимо удалить).
