А разве он без переделки не выдаёт 12 Вольт?

ДОБАВЛЕНО 11/11/2014 07:58

Минимальная нагрузка 20%, а это не светодиод 1.5 ватт, а две лампочки от противотуманных фар.

Подключил к светодиоду параллелно 3шт 35Вт 12Вгалогеновые лампочки к разьемам для приводов всё так же при замыкании PS-ON с общим землёй светодиод маргнёт и погаснит и так при каждом замыкани. Спираль накаливания галогеновые лампочек немного краснеет.

Может надо было подключит в место куллера бп.

Подключил светодиоды (примерно 3Вт) 5В к разьемам для приводов дополнительно. По разному подключал галогенки результат почти без изменений, но в одной из вариаций(возможно что он был холоден) вспышка длилась больше на доли секунд(раскрутило куллер и он пару секунд успокаивался).

VSB есть питание без запуска пб как и должно было быть.

Бегущий по граблям

mvideokaz, сдается мне, что прежде чем переделывать, его еще и отремонтировать надо.

подключил к другому бп(DNP-650 EPS) нет ни какой реакции при включении как будто и не включал

DNP-650 EPS да не исправен вот и dnp-550 вроде при подключении к 220В выбивает автомат при это к бп не что не подключено

mvideokaz, брысь с этого форума.

Попробовал другой 350Вт бп и всё работает(зелёный с серым соединил), только он слабее чем эти или поченив один из них. Всем спасибо!!!

Поиск схем в другом разделе.

Что с блоком случилось?

Не знаю с кагого краю потсупиться и в чем может быть дело. С виду все целое, ничего подгоревшего или вздутого.) Дежурка 5v есть,запускается на секунду и отключается !

APFC на схеме CM6800G

ДОБАВЛЕНО 04/10/2017 10:08

СПС,всем кто откликнулся !

Без нагрузки? См. цепи защиты: напряжения, перегрузки по току (КЗ, пробитые элементы во вторичке и так далее).

Если с нагрузкой не держит, то выходные емкости и номиналы в цепях ограничения по току.

ДОБАВЛЕНО 04/10/2017 10:29

Поиск схем в другом разделе.

Какой раздел?? Архив схем ??

Выше Witewut ответил, это клон, см. схему на Epsilon FSP550/700-80GLN. Номинал мощности в уме смело делим надвое.

Без нагрузки совсем нужно попробовать кратковременно включить. Ну и замерить все напряжения – как они поживают? Если электролиты усохли, то будут еще и пульсации (при измерении AC составляющей, если есть чем). Сигнал PG успевает подняться?

Спс , буду пробовать , отпишусь !

ДОБАВЛЕНО 04/10/2017 13:15

А микросхему примерь LM393.

ДОБАВЛЕНО 04/10/2017 13:53

:/> Восклицательный знак текущего количества ожидающих секторов и, пожалуйста, включите JavaScript в вашем браузере, чтобы сайт работал правильно

Вот что сделал : дабы не спалить это чудо подключил его Без нагрузки ( остался только кулер ) через понижающий транс к источнику 72v !!! И что Вы думаете ??

“свой кулер + лампочка 6v25w” Далее понятно, что в ремонте БП с APFC у Вас опыта почти нет и лучше с азов: https://geektimes.ru/post/149259/ (Ремонт БП FSP Epsilon 1010, принцип работы APFC)

Егор123, С корректором мощности блоки не стоит подключать через маломощные лампочки и на пониженном напряжении.

ДОБАВЛЕНО 04/10/2017 13:59

Роман Гордеев спасибо !

ДОБАВЛЕНО 04/10/2017 14:02

Lenchik благодарю !!

ДОБАВЛЕНО 04/10/2017 14:03

Lenchik – БП подключен не через лампочку а в нагрузке Лампа !

Кстати, выше дельный совет еще был – как поживает APFC, какое напряжение на входных бочках? (Осторожно, там в норме порядка 400 В постоянки).

Я бы эту бочечку заменил не глядя, у нее недопустимо низкий рейтинг по напряжению, пороговый. И контора Teapo – Тайвань, так себе. Лучше поставить Nichicon или Rubycon, с рейтингом минимум 450 В.

Тоже всегда удивляюсь привычке на пределе опасном “играться” на входных у китайцев в любых устр-х, еще с сов.времен привык тупо удвоенное значение входной сети ставить и сейчас всегда меняю, если место есть и класс повыше, спокойнее как-то

Спасибо ребята ,Роман Гордеев и Alex N. за советы !!!

СМ6800G можно менять частоту, обычно 67 КГц, трансформатор на ERL-39, входной 470uF 400V, это где-то до 700W.

По КПД такие – бронза 80-85%. При max заявленной мощности 1000W будет отдавать 200W тепла, как собираетесь отводить?

перегревается выходные сборки (+5V), ДГС – здесь он вообще в термоусадке.

включать через фен, утюг, электроплитку (предохранители на 12А).

Форум РадиоКот • Просмотр темы – DNP-550 (SD-650R rev.06). Завышено значение PowerGoodФорум РадиоКот • Просмотр темы – DNP-550 (SD-650R rev.06). Завышено значение PowerGood

Вс фев 02, 2020 01:10:32

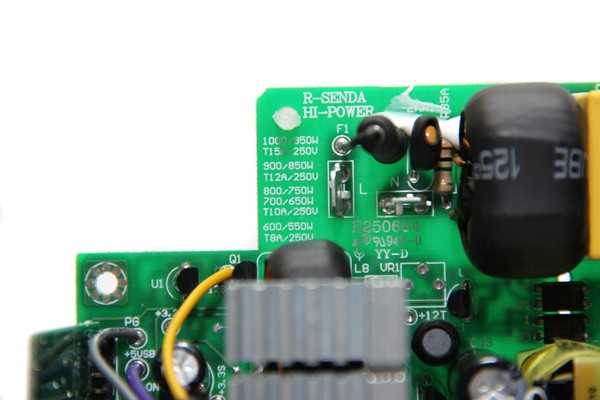

Есть два одинаковых блока питания finepower DNP-550 с одинаковой проблемой. У обоих блоков питания высокая задержка сигнала power_good (по результатам китайского тестера 650-810мс). Ведут себя в системном блоке одинаково. Пк может не включиться, может включиться, но зависнуть через время, может нормально проработать несколько часов. Из 20 включений-выключений блока питания несколько раз может проскочить 500мс задержка. Видать в эти моменты ПК и включается. Думал плевое дело, заменю пухлые кондеры и все заработает. Разобрал, но пухлых кондеров не нашел. Бегло пробежался по инету – схему не нашел. Прошелся по дорожкам от серого провода, выпаял и померял в округе все электролиты китайским тестером. Емкость всех кондеров в норме или немного выше нормы. E SR 0.01-0.3. Сверил по таблице ESR. У всех норма. Забросил. Через недельку вернулся к изучению. В инете у всех, у кого есть проблем с PG на этом блоке питания, ищут отсутствующий сигнал, а у меня напряжение PG в норме. Начал искать подобную схему, разбираться как формируется сигнал PG. Сам я не ремонтник. Могу поверхностно проверить что-то, прозвонить что-то и перепаять. Принцип работы АТХ БП изучил, но в справочниках кругом указаны более простые схемы формирования сигнала PG. Кто формирует эту задержку – не нашел. Понял, что в моем случае супервайзер UTC339 проверяет выходные напряжения и выдает PG, а как формируется задержка – не нашел. Как я предположил, ее должен регулировать какой-то конденсатор. С этой мыслью я пошел дальше. Выпаял вообще все электролиты и замерял их емкость и esr. Все электролиты в норме. Не добрался только до двух, которые спрятаны между радиатором транзисторов и трансформаторами. Но они, вроде, к дежурке относятся. Как-то в другом бп их менял и дежурка ожила, но это другая история. Снова отложил. Через время Заменил все мелкие электролиты 1-47мкф на новые. Не помогло. Сбоку основной платы блока питания есть еще маленькая плата. Одна дорожка оттуда связана с PG. Разглядел там LM393. На всякий случай заменил и там все кондеры, промерял сопротивления, прозвонил диод. Пытался найти что это за плата. Не нашел. Изучил даташит на LM339, промерял все, что связано с входными и выходной ногами, которые формируют сигнал PG. Все без результатов. Снова забросил их. Сейчас вот разобрал снова один БП, хотел померять сколько точно вольт на PG. 5.1в – норма. Меряю PG тестером – 470-490мс. Все в норме. Собрал БП снова – 510мс уже. Тестер опять пищит. Сил нет. Не знаю где искать помощи. А забросить не могу, с мыслью этой хожу и не могу выпустить из головы.

:/> Dolya_po_C++

Вс фев 02, 2020 15:51:54

Вс фев 02, 2020 22:02:05

ESR у электролитов тоже меряете?

Да, вроде все выпаивал. Не должен был пропустить ни одного. Все в норме.

Leviafan писал(а):к одной из ножек компаратора.

правильно понял, что на приведенной вами схеме это R63 и C39?

Leviafan писал(а):”Delay time of comparator LM339″The delay time after the switch is opened will be around one time constant using a 50uF capacitor and 100K variable resistor, or about (50u * 100K) = 5 seconds

спасибо за подсказку. не мог найти кто эту задержку формирует. где-то встречал на форумах, что это время генерирует сама LM339. думал уже ее попробовать заменить. правильно я понял, что в нашем случае, чтоб получить 0,5с задержки, нам нужно в 10 раз уменьшить одно из значений резистора или конденсатора? Т.е. значения этих элементов должны быть примерно 5мкф и 100к или 50мкф и 10к?

Добавлено after 2 hours 1 minute 59 seconds:, спасибо тебе большое, добрый человек! благодаря вашей схеме и подсказке про формирование задержки сигнала PG, я все поборол эту проблему. Оказалось указанный вами резистор отклонился от номинала. Нашел и конденсатор рядом. Для проверки впаял вместо 4.7мкф кондей на 1мкф. На выходе получил задержку в 10мс. Теперь играясь номиналами этих двух элементов, можно выставить любую нужную задержку до 500мс. Все схемы, которые я находил, не были похожи на мою (в части сигнала PG). Я перебрал их штук 10 на TL494. У всех разные были способы подключения LMки. А в вашем примере для PG даже выводы LM339 используются такие же, как и у меня. Плюсик поставил. еще раз спасибо!

:/> Где включить фонарик на айфоне 11

Вс фев 02, 2020 22:20:51

скоре всего был заводской брак

Пн фев 03, 2020 00:34:41

два одинаковых бп лежит и две одинаковые проблемы были

Добавлено after 1 hour 24 minutes 21 second:если кому интересно, то вот как регулируем задержку PG: уменьшаем сопротивление r47 с 180к до 150к. Получаем 390мс задержку. Так же можно уменьшить емкость кондея. Пробовал ставить 2.2мкф вместо 4.7 мкф. Получил задержку в районе 220мс. Показалась маленькая. Вернул старый (новый) конденсатор на 4.7мкф и впаял новый резистор на 150к. Еще раз спасибо за помощь. Быстро, четко, без флуда, в отличие от других форумов, где описывал эту же проблему

Пн фев 03, 2020 09:11:44

Пн фев 03, 2020 11:49:54

Ну есть стандарт АТХ, которого придерживаются производители бп и материнских плат. По этому стандарту задержка pg должна быть не больше 500мс. Мои бп вылезли за эти пределы и система начала работать кое-как. Я бы сказал не работать вообще. С помощью резистора и кондера удалось вернуть бп в заданные стандартом рамки. Проблема решена

Пн фев 03, 2020 15:40:30
